申请日2016.08.31
公开(公告)日2017.05.31
IPC分类号C02F9/08; B01D47/06
摘要
本实用新型公开了一种钢铁冶炼原料厂污水回收利用系统，它在煤粉堆场、粉矿堆场、碎矿堆场的污水排放口分别连接煤粉污水沉淀池、粉矿污水沉淀池和碎矿污水沉淀池，污水经沉淀后进入曝气池，曝气池连接清水池，清水池连接粉矿洒水系统进水管;污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，污水沉淀池底部设置有污泥出口。本实用新型提供的污水回收利用系统将钢铁冶炼原料污水沉淀分离出煤泥和矿泥后，将水经过曝气、除杂处理用于粉矿堆积路面的洒水降尘，节约水资源，实现了原料厂污水的零外排，而分离出的煤泥和矿泥可回收利用，具有良好的社会和经济效益。

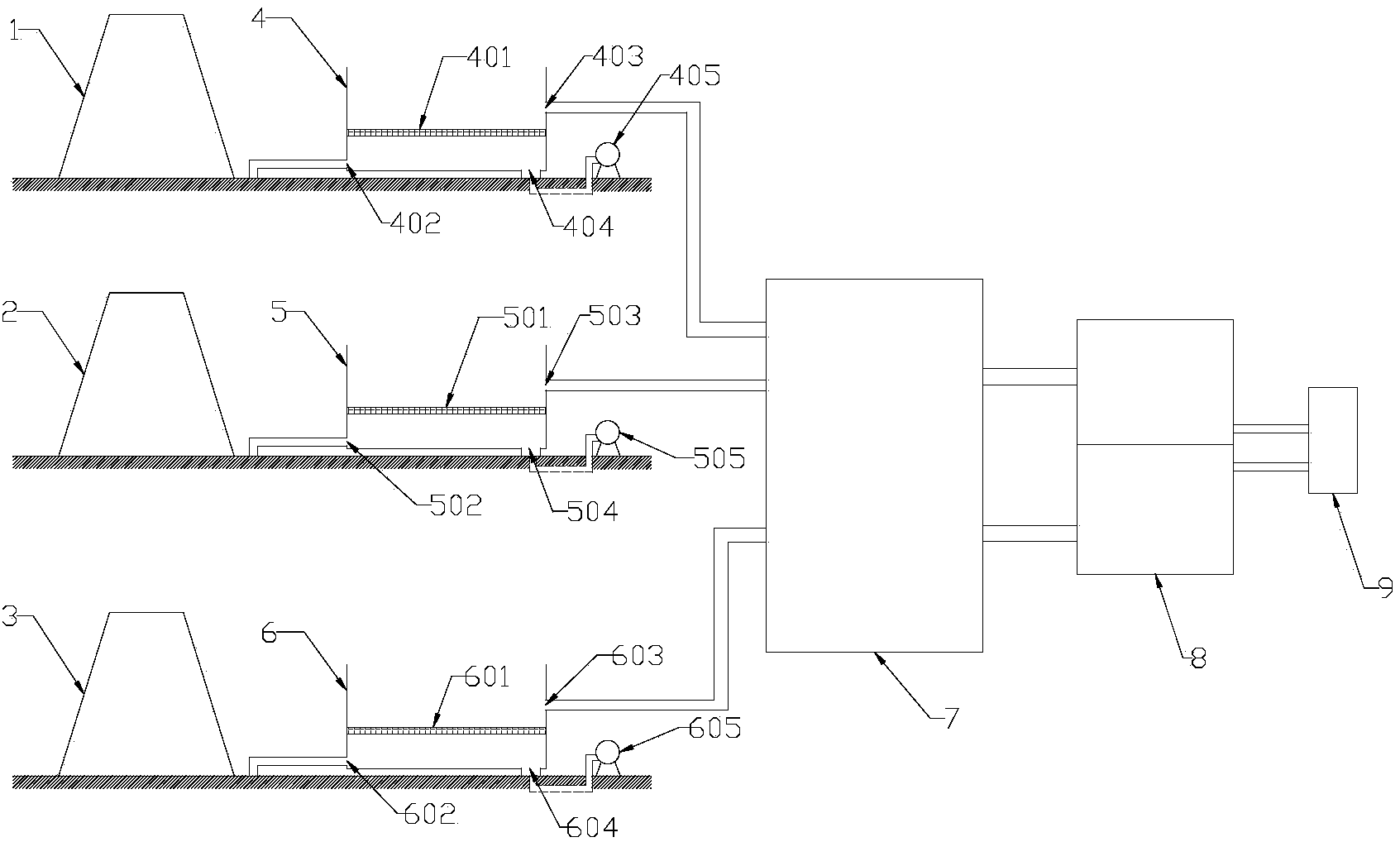

摘要附图
权利要求书
1.一种钢铁冶炼原料厂污水回收利用系统，包括煤粉堆场、粉矿堆场和碎矿堆场，其特征在于：所述煤粉堆场、粉矿堆场、碎矿堆场的污水排放口分别连接煤粉污水沉淀池、粉矿污水沉淀池和碎矿污水沉淀池的进水口，煤粉污水沉淀池、粉矿污水沉淀池和碎矿污水沉淀池的出水口连接曝气池，曝气池连接清水池，清水池出水口连接粉矿洒水系统进水管;所述煤粉污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，煤粉污水沉淀池底部设置有污泥出口;所述粉矿污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，粉矿污水沉淀池底部设置有污泥出口;所述碎矿污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，碎矿污水沉淀池底部设置有污泥出口。
2.根据权利要求1所述的一种钢铁冶炼原料厂污水回收利用系统，其特征在于：所述煤粉污水沉淀池设置2-3个。
3.根据权利要求1所述的一种钢铁冶炼原料厂污水回收利用系统，其特征在于：所述粉矿污水沉淀池设置2-3个。
4.根据权利要求1所述的一种钢铁冶炼原料厂污水回收利用系统，其特征在于：所述碎矿污水沉淀池设置2-3个。
5.根据权利要求1所述的一种钢铁冶炼原料厂污水回收利用系统，其特征在于：所述煤粉污水沉淀池的污泥出口连接有煤泥污泥泵。
6.根据权利要求1所述的一种钢铁冶炼原料厂污水回收利用系统，其特征在于：所述粉矿污水沉淀池和碎矿污水沉淀池的污泥出口连接有矿泥污泥泵。
说明书
一种钢铁冶炼原料厂污水回收利用系统
技术领域
本实用新型涉及一种钢铁冶炼原料厂污水回收利用系统，属于钢铁生产污水处理技术领域。
背景技术
钢铁冶炼就是将铁矿石炼成生铁，再将生铁炼成钢，其原料主要为铁矿石和焦炭，原料厂的工作主要是对原料进行破碎和粉碎，因此钢铁冶炼原料厂产生的污水其中主要含有煤粉、铁矿粉等杂质，现有原料厂仅是对污水进行简单的沉淀后进行排放，不仅浪费水资源，而且若遇暴雨天气，由于沉淀池暴露在室外，暴雨带来的雨水会超出沉淀池的储水量，使污水夹带雨水从沉淀池溢出，不仅带走其中可回收利用的物料，雨水外排对周围环境也造成污染，造成环境污染和经济损坏。
实用新型内容
有鉴于此，本实用新型提供一种钢铁冶炼原料厂污水回收利用系统。
为解决以上技术问题，本实用新型的技术方案为采用一种钢铁冶炼原料厂污水回收利用系统，它包括煤粉堆场、粉矿堆场和碎矿堆场，在所述煤粉堆场、粉矿堆场、碎矿堆场的污水排放口分别连接煤粉污水沉淀池、粉矿污水沉淀池和碎矿污水沉淀池的进水口，煤粉污水沉淀池、粉矿污水沉淀池和碎矿污水沉淀池的出水口连接曝气池，曝气池连接清水池，清水池出水口连接粉矿洒水系统进水管;所述煤粉污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，煤粉污水沉淀池底部设置有污泥出口;所述粉矿污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，粉矿污水沉淀池底部设置有污泥出口;所述碎矿污水沉淀池内中下部设置有筛板，其进水口设置在下部，出水口设置在上部，碎矿污水沉淀池底部设置有污泥出口。
由于沉淀池进水口设置在下部，出水口设置在上部，中间有筛板将杂物进行隔离，因此即使遇到暴雨天气，水量增大，从沉淀池溢出的水也不会将杂质带出，减少了物料的流失，保护了环境。
进一步的，根据处理污水量的大小，所述煤粉污水沉淀池设置2-3个。
进一步的，根据处理污水量的大小，所述粉矿污水沉淀池设置2-3个。
进一步的，根据处理污水量的大小，所述碎矿污水沉淀池设置2-3个。
进一步的，所述煤粉污水沉淀池的污泥出口连接有煤泥污泥泵，用于将沉淀池中的煤泥抽出输送到煤泥仓，达到回收利用煤泥的目的。
进一步的，所述粉矿污水沉淀池和碎矿污水沉淀池的污泥出口连接有矿泥污泥泵，用于将沉淀池中的矿泥抽出，达到回收利用物料的目的。
与现有技术相比，本实用新型提供的污水回收利用系统将钢铁冶炼原料污水沉淀分离出煤泥和矿泥后，将水经过曝气、除杂处理用于粉矿堆积路面的洒水降尘，节约水资源，实现了原料厂污水的零外排，而分离出的煤泥和矿泥可回收利用，具有良好的社会和经济效益。
