申请日2016.09.26
公开(公告)日2017.04.26
IPC分类号B01F7/04; B01F15/02
摘要
本实用新型属于机械制造技术领域，具体涉及一种污泥生物燃料的污泥仓及输送装置。该装置包括污泥仓、搅拌装置以及螺旋式送料器;污泥仓的顶部设置盖板，底部设置出料口;盖板包括固定盖板以及和固定盖板铰接的活动盖板;出料口的截面为梯形;出料口的上方两侧均安装搅拌装置;出料口的正下方安装螺旋式送料器;搅拌装置包括转动轴，沿圆周方向安装在转动轴上的多个叶片以及传动电机;所述转动轴的一端通过轴承安装污泥仓的内壁上，另一端穿过污泥仓的侧壁与传动电机连接。本实用新型结构简单、并且可避免污泥脱水变干不利于存放和运输的问题。
权利要求书
1.一种污泥生物燃料的污泥仓及输送装置，其特征在于：包括污泥仓、搅拌装置以及螺旋式送料器;
污泥仓的顶部设置盖板，底部设置出料口;盖板包括固定盖板以及和固定盖板铰接的活动盖板;
出料口的截面为梯形;出料口的上方两侧均安装搅拌装置;出料口的正下方安装螺旋式送料器;
所述搅拌装置包括转动轴，沿圆周方向安装在转动轴上的多个叶片以及传动电机;
所述转动轴的一端通过轴承安装污泥仓的内壁上，另一端穿过污泥仓的侧壁与传动电机连接。
2.根据权利要求1所述的污泥生物燃料的污泥仓及输送装置，其特征在于：还包括盖板自动开启装置;盖板自动开启装置包括驱动电机、放线轮、支撑架、定滑轮、拉绳以及固定挂钩;
支撑架和驱动电机均安装在固定盖板上并保持距离，定滑轮安装在支撑架的顶部;驱动电机的输出端与放线轮连接;固定挂钩安装在活动盖板上，拉绳一端与放线轮固连，另一端与固定挂钩固连，拉绳的中间部分包覆在定滑轮上。
3.根据权利要求1所述的污泥生物燃料的污泥仓及输送装置，其特征在于：还包括导流板;所述导流板安装在污泥仓内并位于活动盖板的下方。
说明书
一种污泥生物燃料的污泥仓及输送装置
技术领域
本实用新型属于机械制造技术领域，具体涉及一种污泥生物燃料的污泥仓及输送装置。
背景技术
城市污水处理厂产生的含水污泥，可作为燃料利用，在进行污染生物燃料制备时需要将调和料和污泥按照一定的配比进行混合搅拌、烘干处理最后压制成型。
由于污泥长期存放脱水后会变干，会给后续运输和混合搅拌处理带来极大的不便。
实用新型内容
为了解决背景技术中的问题，本实用新型提供了一种结构简单、并且可避免污泥脱水变干不利于存放和运输的一种泥生物燃料的污泥仓及输送装置。
本实用新型的具体技术方案是：

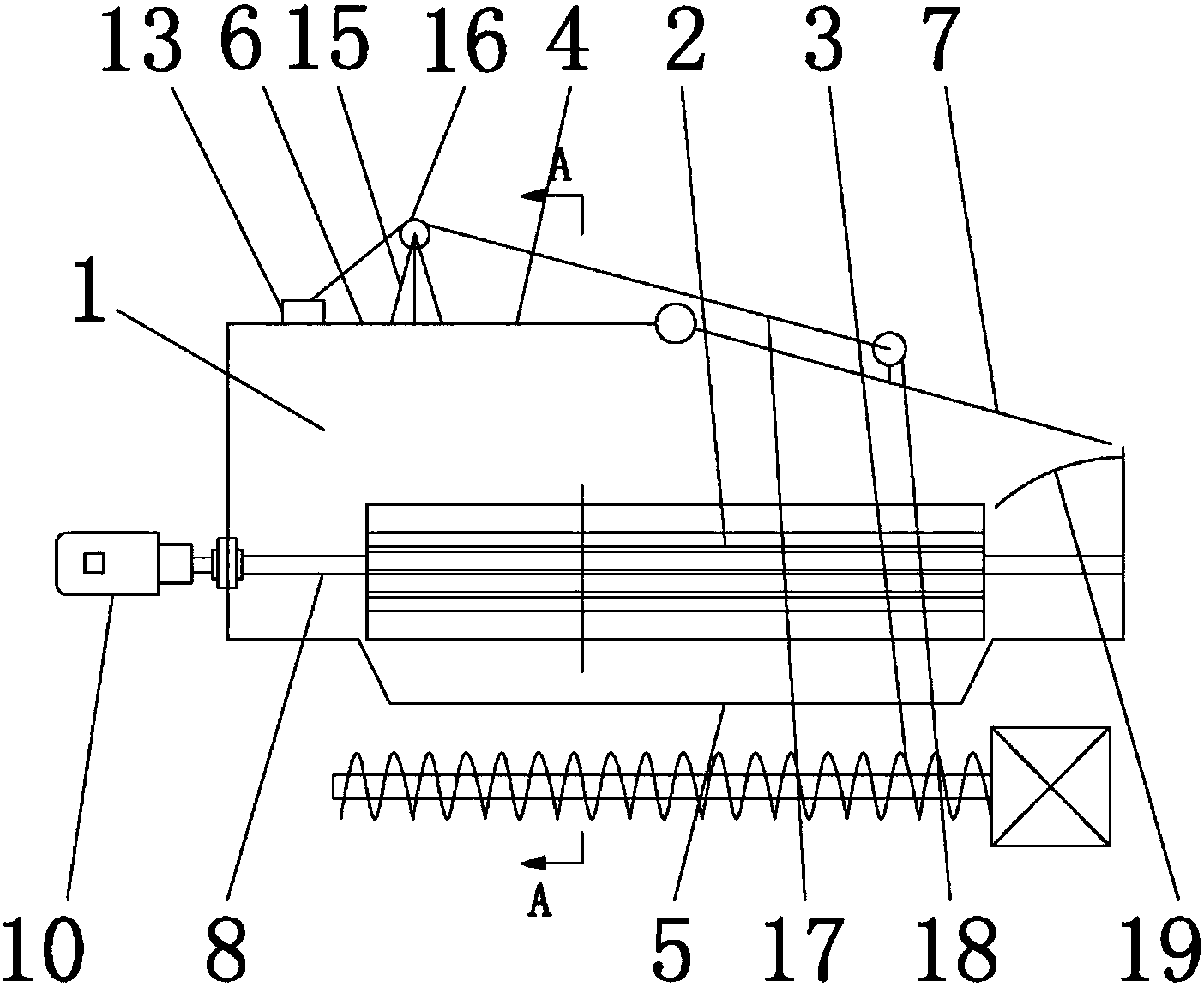

本实用新型提供了一种污泥生物燃料的污泥仓及输送装置，包括污泥仓、搅拌装置以及螺旋式送料器;
污泥仓的顶部设置盖板，底部设置出料口;盖板包括固定盖板以及和固定盖板铰接的活动盖板;
出料口的截面为梯形;出料口的上方两侧均安装搅拌装置;出料口的正下方安装螺旋式送料器;
所述搅拌装置包括转动轴，沿圆周方向安装在转动轴上的多个叶片以及传动电机;
所述转动轴的一端通过轴承安装污泥仓的内壁上，另一端穿过污泥仓的侧壁与传动电机连接。
为了使污泥仓的活动盖板开启方便，该装置还包括盖板自动开启装置;盖板自动开启装置包括驱动电机、放线轮、支撑架、定滑轮、拉绳以及固定挂钩;
支撑架和驱动电机均安装在固定盖板上并保持距离，定滑轮安装在支撑架的顶部;驱动电机的输出端与放线轮连接;固定挂钩安装在活动盖板上，拉绳一端与放线轮固连，另一端与固定挂钩固连，拉绳的中间部分包覆在定滑轮上。
为了使污泥能够在活动盖板开启后顺利的流向出流向出料口的方向，该装置还包括导流板;所述导流板安装在污泥仓内并位于活动盖板的下方。
本实用新型的优点在于：
1、本实用新型采用在污泥仓内安装搅拌装置以及采用螺旋式送料器对污泥进行输送，避免了污泥在存放过程和运输过程由于脱水变干的问题，提高了作业的可靠性和生产效率。
2、本实用新型采用盖板自动开启装置使得污泥仓的活动盖板开启方便，不必采用人工的方式对活动盖板进行开启节省了人力。
3、本实用新型采用导流板，使污泥能够在活动盖板开启后顺利的流向出流向出料口的方向。
