申请日2016.09.26
公开(公告)日2017.04.26
IPC分类号B65G67/48
摘要
本实用新型涉及一种污泥生物燃料生产设备的调和料卸车及输送装置，属于机械制造技术领域。该装置包括固定铰座、平台、夹持组件、漏仓、传输装置、顶升装置以及牵引装置;平台用于停放待卸料大货车，平台顶升装置的作用下可绕固定铰座产生倾斜用于将调和料倾倒入漏仓;夹持组件可沿平台滑动将待卸料的大货车夹持住，传输装置安装在漏仓出料口的下方用于输送调和料。本实用新型不仅生产效率高，并且结构简单，能够满足大吨位货车对调和料的卸车。
权利要求书
1.一种污泥生物燃料生产设备的调和料卸车及输送装置，其特征在于：包括固定铰座、平台、夹持组件、漏仓、传输装置、顶升装置以及牵引装置;
固定铰座为两个，并且平行设置在地面上;平台的前端安装在两个固定铰座之间用于停放待卸料大货车;平台的后端下方安装顶升装置用于使平台产生倾斜;漏仓安装在平台一侧，并且位于平台的下方;
夹持组件至少为两组均安装在平台上并且位于待卸料的大货车的两侧，夹持组件可沿平台滑动将待卸料的大货车夹持住;
夹持组件包括导轨、夹板以及推力液压缸;导轨安装在平台上，夹板卡装在导轨上，推力液压缸的推杆与夹板连接;夹板的高度低于待卸料的大货车货仓的高度;
传输装置安装在漏仓出料口的下方用于输送调和料。
2.根据权利要求1所述的污泥生物燃料生产设备的调和料卸车及输送装置，其特征在于：还包括用于平台产生倾斜时拉住待卸料的大货车的牵引装置;牵引装置安装在平台上并远离漏仓;牵引装置包括固定件、牵引绳以及挂钩;固定件固定安装在平台上，牵引绳一端与固定件连接，一端安装挂钩。
3.根据权利要求1或2所述的污泥生物燃料生产设备的调和料卸车及输送装置，其特征在于：所述顶升装置为液压缸或滚珠丝杠副。
4.根据权利要求3所述的污泥生物燃料生产设备的调和料卸车及输送装置，其特征在于：所述夹持组件包括导轨、夹板以及推力液压缸;导轨安装在平台上，夹板卡装在导轨上，推力液压缸的推杆与夹板连接;夹板的高度低于待卸料的大货车轮胎的高度。
5.根据权利要求4所述的污泥生物燃料生产设备的调和料卸车及输送装置，其特征在于：所述传输装置为皮带机或刮板机或螺旋机。
说明书
一种污泥生物燃料生产设备的调和料卸车及输送装置
技术领域
本实用新型属于机械制造技术领域，具体涉及一种污泥生物燃料生产设备的调和料卸车及输送装置。
背景技术
城市污水处理厂产生的含水污泥，可作为燃料利用，在进行污染生物燃料制备时需要将调和料和污泥按照一定的配比进行混合搅拌、烘干处理最后压制成型。
在进行混合搅拌之前需要将调和料进行卸车和输送最终将调和料输送出去，目前，通常采用翻斗车对调和料进行卸车，但是由于翻斗车的翻斗仓容积太小，需要进行多次的运送和倾倒过程，才能提供生产所需的调和料。这样就导致了生产效率低下的问题。
发明内容
为了解决背景技术中的问题，本实用新型提供了一种生产效率高、结构简单并且能满足大吨位货车的调和料卸车的污泥生物燃料生产设备的调和料卸车及输送装置。
本实用新型的具体技术方案是：

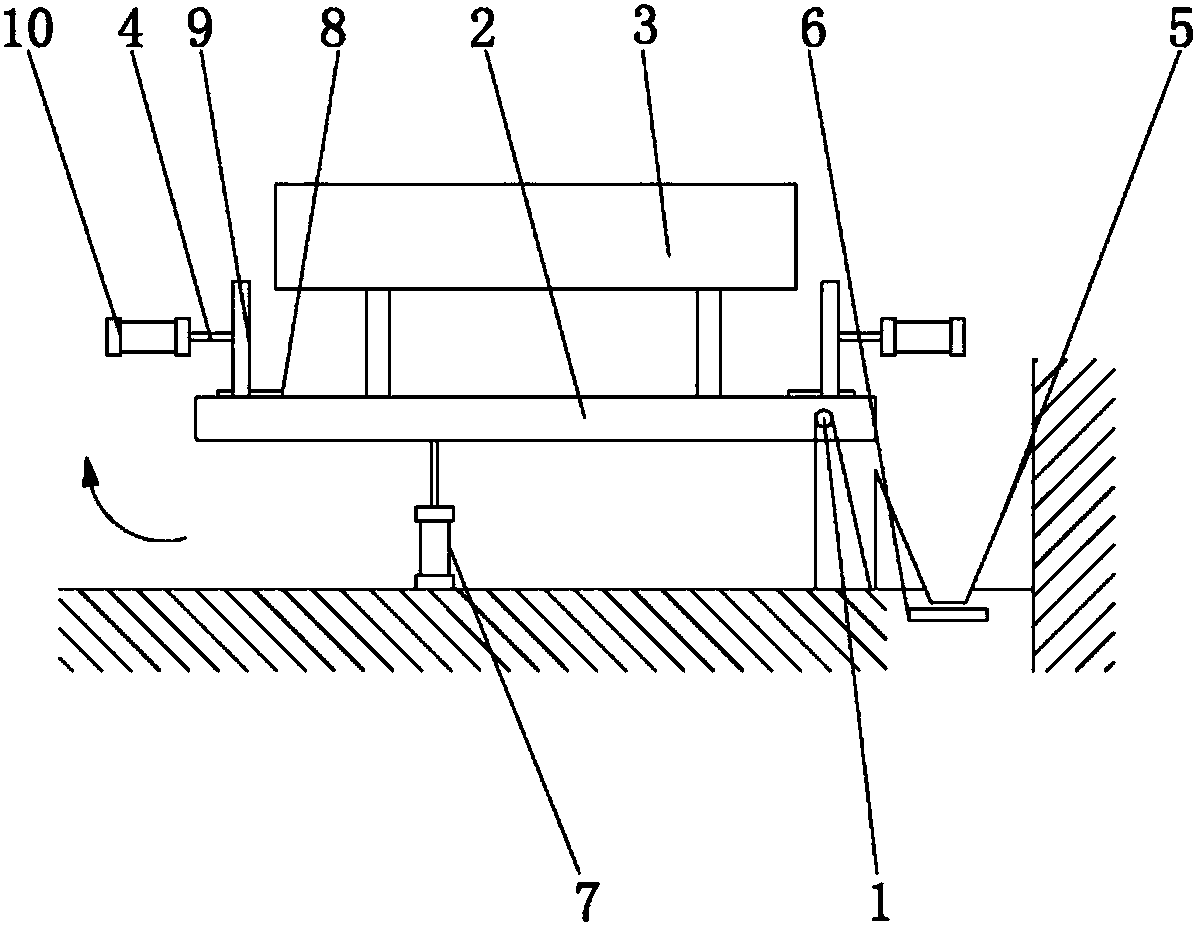

本实用新型提供了一种污泥生物燃料生产设备的调和料卸车及输送装置，包括固定铰座、平台、夹持组件、漏仓、传输装置、顶升装置以及牵引装置;
固定铰座为两个，并且平行设置在地面上;平台的前端安装在两个固定铰座之间用于停放待卸料大货车;平台的后端下方安装顶升装置用于使平台产生倾斜;漏仓安装在平台一侧，并且位于平台的下方;
夹持组件至少为两组均安装在平台上并且位于待卸料的大货车的两侧，夹持组件可沿平台滑动将待卸料的大货车夹持住;
夹持组件包括导轨、夹板以及推力液压缸;导轨安装在平台上，夹板卡装在导轨上，推力液压缸的推杆与夹板连接;夹板的高度低于待卸料的大货车货仓的高度;
传输装置安装在漏仓出料口的下方用于输送调和料。
为了防止大货车倾斜过程产生滑移导致不安全事故的发生，该装置还包括用于平台产生倾斜时拉住待卸料的大货车的牵引装置;牵引装置安装在平台上并远离漏仓;牵引装置包括固定件、牵引绳以及挂钩;固定件固定安装在平台上，牵引绳一端与固定件连接，一端安装挂钩。
具体来说，顶升装置为液压缸或滚珠丝杠副。
具体说，夹持组件包括导轨、夹板以及推力液压缸;导轨安装在平台上，夹板卡装在导轨上，推力液压缸的推杆与夹板连接;夹板的高度低于待卸料的大货车轮胎的高度。
具体说，传输装置为皮带机或刮板机或螺旋机。
本实用新型的优点在于：
1、通过使用本实用新型的装置，可以利用大货车进行卸料，一次性可完成10-30吨的调和料的卸车任务，大大提供了生产效率。
2、本实用新型采用牵引装置进一步的确保了大货车在卸车时的安全性和可靠性。
