申请日2016.11.11
公开(公告)日2017.06.09
IPC分类号B01D24/10
摘要
本实用新型涉及油田区生活污水处理用复合填料，属于过滤器领域，包括上滤板、下滤板、布水筛板和由上滤板、下滤板、布水筛板包围的填料层，所述下滤板上设有若干个单向进水孔，单向进水孔的上部设有密封套，所述密封套内设有瓣膜，密封套置于所述单向进水孔内，所述填料层由上至下包括石英砂层、核桃壳滤料层、纤维球层、纤维丝束层，所述石英砂层、核桃壳滤料层、纤维球层、纤维丝束层的厚度比为2:2:1:1，所述布水筛板的内侧设有若干孔，布水筛板内部为空腔，布水筛板内部排布有水管，水管上设有若干可以侧掀的活动孔，本实用新型的下滤板上若干个单向进水口，使得在加料和过滤过程中，能避免一部分未过滤或者未完全过滤干净的污水直接通过滤板直接流出器外的问题。
权利要求书

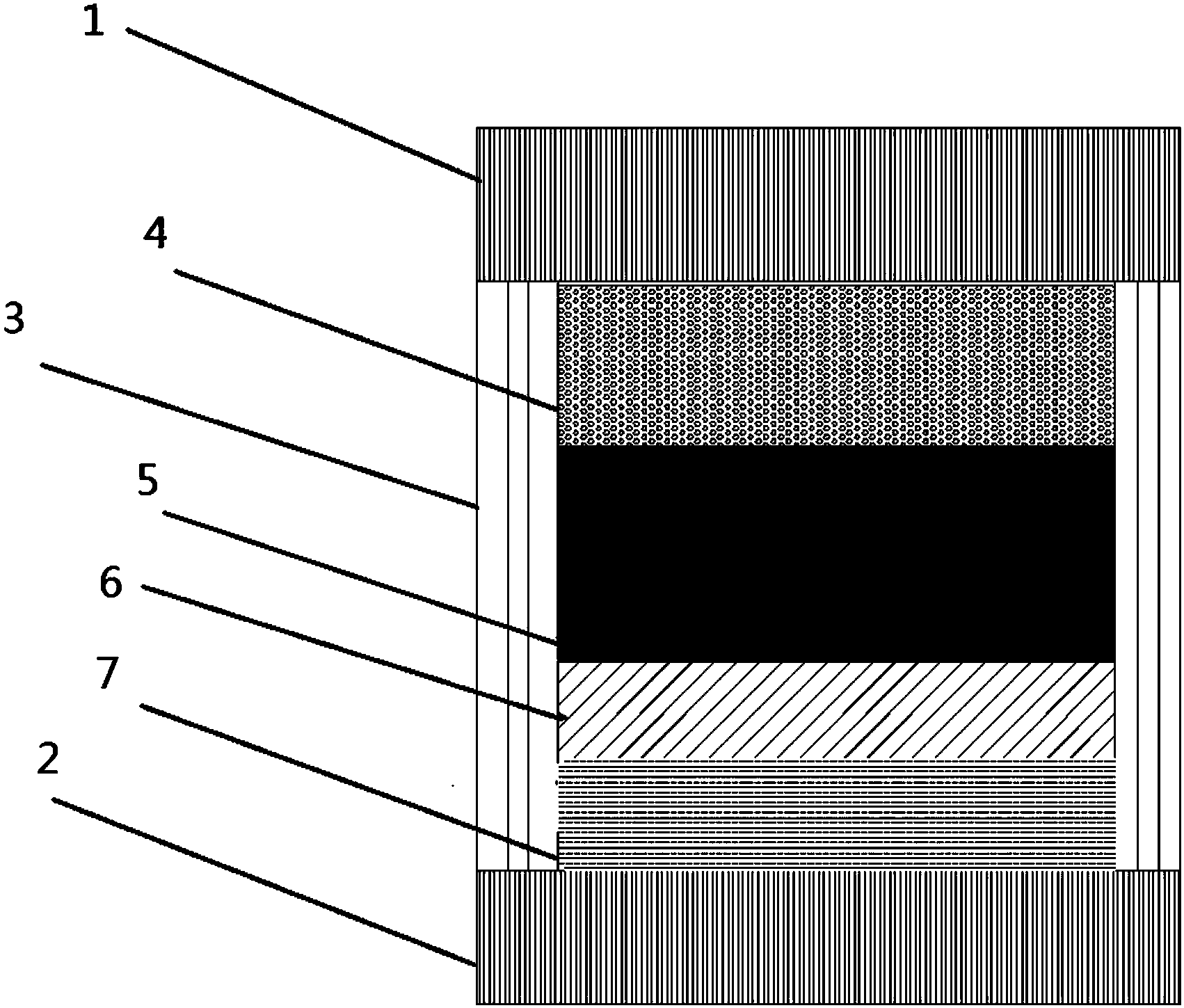

1.油田区生活污水处理用复合填料，其特征在于，包括上滤板、下滤板、布水筛板和由上滤板、下滤板、布水筛板包围的填料层，所述下滤板上设有若干个单向进水孔，单向进水孔的上部设有密封套，所述密封套内设有瓣膜，密封套置于所述单向进水孔内，所述瓣膜为两个半月牙形薄片，彼此相对，根部与密封套内壁相连，瓣膜的游离缘朝向所述单向进水孔的下方，所述布水筛板的内侧设有若干孔，布水筛板内部为空腔，布水筛板内部排布有水管，水管上设有若干可以侧掀的活动孔，活动孔的位置与布水筛板上的孔位置一一对应，所述填料层由上至下包括石英砂层、核桃壳滤料层、纤维球层、纤维丝束层，所述石英砂层、核桃壳滤料层、纤维球层、纤维丝束层的厚度比为2:2:1:1。
2.根据权利要求1所述的油田区生活污水处理用复合填料，其特征在于，所述纤维丝束层为复合纳米碳纤维丝束。
3.根据权利要求1所述的油田区生活污水处理用复合填料，其特征在于，所述纤维球层为复合纳米丙纶纤维球。
说明书
油田区生活污水处理用复合填料
技术领域
本实用新型涉及过滤器领域，具体地说，是油田区生活污水处理用复合填料。
背景技术
油田区生活污水与油田区污水不同，其特点在于，颗粒物较大，若采用油田区复合填料过滤，虽然能达到较好的过滤效果，但是过滤速度慢，成本损耗大，而且填料需要承担的压力也大，损耗过高，寿命短。
实用新型内容
本实用新型的目的在于克服现有技术的不足，提供油田区生活污水处理用复合填料。
为实现上述目的，本实用新型提供如下技术方案：
本实用新型涉及油田区生活污水处理用复合填料，其特征在于，包括上滤板、下滤板、布水筛板和由上滤板、下滤板、布水筛板包围的填料层，所述下滤板上设有若干个单向进水孔，单向进水孔的上部设有密封套，所述密封套内设有瓣膜，密封套置于所述单向进水孔内，所述瓣膜为两个半月牙形薄片，彼此相对，根部与密封套内壁相连，瓣膜的游离缘朝向所述单向进水孔的下方，所述布水筛板的内侧设有若干孔，布水筛板内部为空腔，布水筛板内部排布有水管，水管上设有若干可以侧掀的活动孔，活动孔的位置与布水筛板上的孔位置一一对应，所述填料层由上至下包括石英砂层、核桃壳滤料层、纤维球层、纤维丝束层，所述石英砂层、核桃壳滤料层、纤维球层、纤维丝束层的厚度比为2:2:1:1。
进一步地，所述纤维丝束层为复合纳米碳纤维丝束。
进一步地，所述纤维球层为复合纳米丙纶纤维球。
与现有技术相比，本实用新型的积极效果是：
1.本实用新型的下滤板上若干个单向进水口，使得在加料和过滤过程中，能避免一部分未过滤或者未完全过滤干净的污水直接通过滤板直接流出器外的问题;布水筛板内设置的水管，当注入布水筛板中的水达到一定的水压时，水管上的活动孔被压掀，开始喷水全方位立体式的清洗滤料，无清洗死角，有利于滤料再生。
