申请日2016.11.11
公开(公告)日2017.04.19
IPC分类号B01F11/00; B01F15/00
摘要
本发明属于污水处理技术领域，尤其涉及一种污水处理用聚丙烯酰胺制备混合机。本发明要解决的技术问题是提供一种制备效果佳、工作效率高、结构简单的污水处理用聚丙烯酰胺制备混合机。为了解决上述技术问题，本发明提供了这样一种污水处理用聚丙烯酰胺制备混合机，包括有底板、左架、顶板、第一滑轨、第一滑块、搅拌框、电机、转轴、卷线筒、轴承座、搅拌杆、搅拌叶片、齿轮等;底板顶部左端焊接有左架，左架顶端焊接有顶板，第一滑轨通过螺栓连接的方式固定连接在底板顶部。本发明达到了制备效果佳、工作效率高、结构简单的效果，本发明结构新颖、实用性强，可以快速搅拌混合聚丙烯酰胺，通过设有两个加强筋。
权利要求书

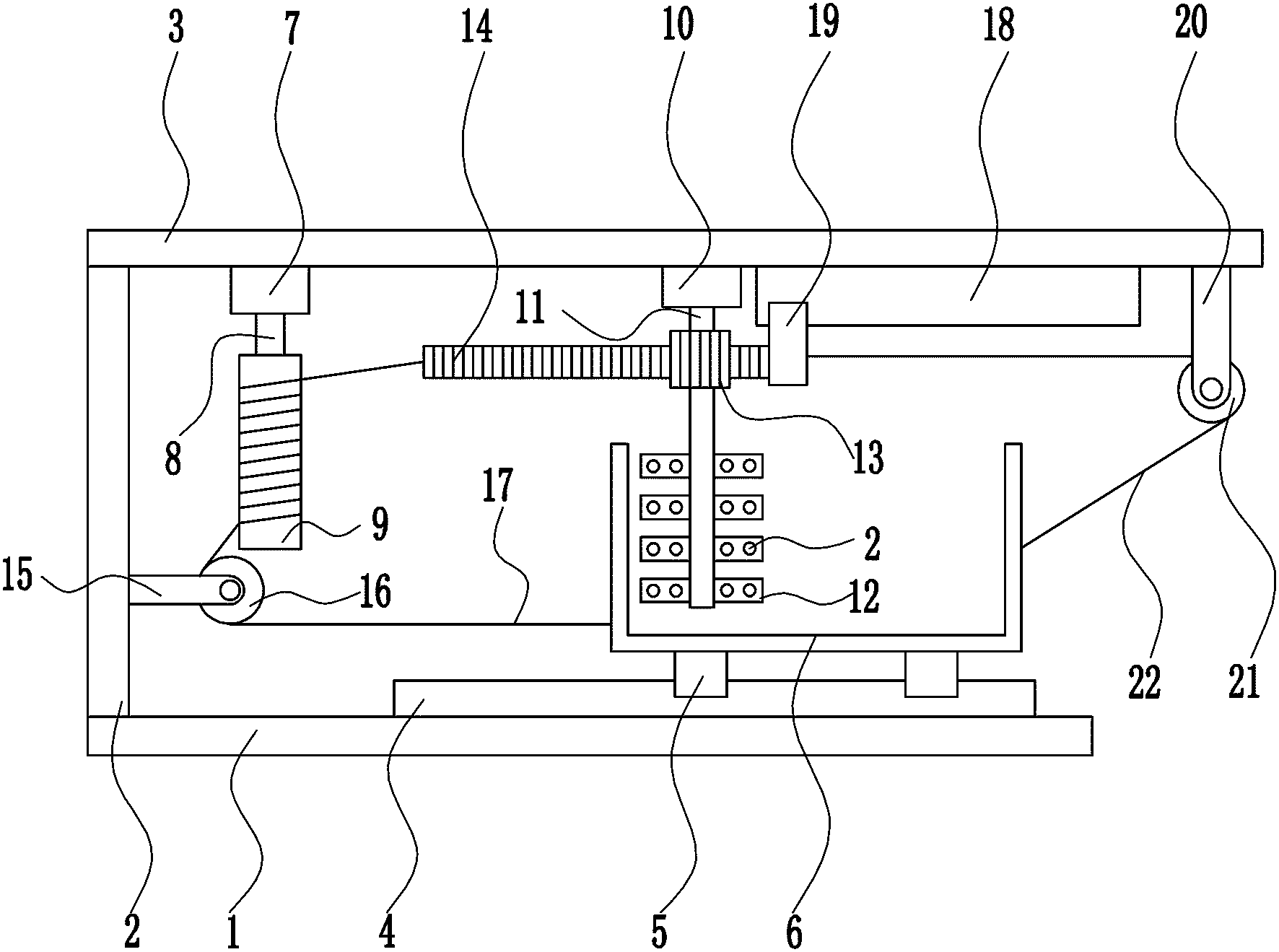

1.一种污水处理用聚丙烯酰胺制备混合机，其特征在于，包括有底板(1)、左架(2)、顶板(3)、第一滑轨(4)、第一滑块(5)、搅拌框(6)、电机(7)、转轴(8)、卷线筒(9)、轴承座(10)、搅拌杆(11)、搅拌叶片(12)、齿轮(13)、齿条(14)、第一支杆(15)、第一定滑轮(16)、第一拉线(17)、第二滑轨(18)、第二滑块(19)、第二支杆(20)、第二定滑轮(21)和第二拉线(22)，底板(1)顶部左端焊接有左架(2)，左架(2)顶端焊接有顶板(3)，第一滑轨(4)通过螺栓连接的方式固定连接在底板(1)顶部，第一滑轨(4)上滑动式连接有第一滑块(5)，第一滑块(5)与第一滑轨(4)配合，第一滑块(5)上通过螺栓连接的方式连接有搅拌框(6)，电机(7)通过螺栓连接的方式固定连接在顶板(3)底部左侧，电机(7)的输出轴上通过联轴器连接有转轴(8)，转轴(8)上过盈连接有卷线筒(9)，卷线筒(9)上绕有拉线，顶板(3)底部中间通过螺栓连接的方式连接有轴承座(10)，轴承座(10)内的轴承上过盈连接有搅拌杆(11)，搅拌杆(11)底部左右两侧对称焊接有搅拌叶片(12)，搅拌叶片(12)位于搅拌框(6)内，第二滑轨(18)通过螺栓连接的方式固定连接在顶板(3)底部右侧，第二滑轨(18)上滑动式连接有第二滑块(19)，第二滑块(19)与第二滑轨(18)配合，第二滑块(19)上通过螺栓连接的方式连接有齿条(14)，搅拌杆(11)上部过盈连接有齿轮(13)，齿轮(13)与齿条(14)啮合，左架(2)右侧下部焊接有第一支杆(15)，第一支杆(15)右端焊接有第一定滑轮(16)，第一定滑轮(16)可转动，第一拉线(17)的一端通过挂钩的方式与齿条(14)左端连接，第一拉线(17)绕过第一定滑轮(16)，并的另一端通过挂钩的方式与搅拌框(6)外壁左侧连接，顶板(3)底部右侧焊接有第二支杆(20)，第二支杆(20)底端焊接有第二定滑轮(21)，第二定滑轮(21)位于第二滑轨(18)右侧，第二定滑轮(21)可转动，第二定滑轮(21)上绕有第二拉线(22)，第二拉线(22)的一端通过挂钩的方式与第二滑块(19)右侧连接，第二拉线(22)的另一端通过挂钩的方式与搅拌框(6)外壁右侧连接。
2.根据权利要求1所述的一种污水处理用聚丙烯酰胺制备混合机，其特征在于，还包括有行程开关(23)，第一滑轨(4)顶部通过螺钉连接的方式对称连接有行程开关(23)，行程开关(23)通过线路与电机(7)连接。
3.根据权利要求1所述的一种污水处理用聚丙烯酰胺制备混合机，其特征在于，还包括有第一加强筋(24)，底板(1)顶部左侧和左架(2)右侧下部之间焊接有第一加强筋(24)。
4.根据权利要求1所述的一种污水处理用聚丙烯酰胺制备混合机，其特征在于，还包括有第二加强筋(25)，顶板(3)底部左侧和左架(2)右侧上部之间焊接有第二加强筋(25)。
5.根据权利要求1所述的一种污水处理用聚丙烯酰胺制备混合机，其特征在于，底板(1)的材质为优质钢材，表面覆镀锌层。
6.根据权利要求1所述的一种污水处理用聚丙烯酰胺制备混合机，其特征在于，顶板(3)的材质为不锈钢。
说明书
一种污水处理用聚丙烯酰胺制备混合机
技术领域
本发明属于污水处理技术领域，尤其涉及一种污水处理用聚丙烯酰胺制备混合机。
背景技术
聚丙烯酰胺简称PAM，又分阴离子(HPAM)阳离子(CPAM)，非离子(NPAM)是一种线型高分子聚合物，是水溶性高分子化合物中应用最为广泛的品种之一，聚丙烯酰胺和它的衍生物可以用作有效的絮凝剂、增稠剂、纸张增强剂以及液体的减阻剂等，广泛应用于水处理、造纸、石油、煤炭、矿冶、地质、轻纺、建筑等工业部门。
现有的污水处理用聚丙烯酰胺制备混合机存在制备效果不佳、工作效率低、结构复杂的缺点，因此亟需研发一种制备效果佳、工作效率高、结构简单的污水处理用聚丙烯酰胺制备混合机。
发明内容
(1)要解决的技术问题
本发明为了克服现有的污水处理用聚丙烯酰胺制备混合机存在制备效果不佳、工作效率低、结构复杂的缺点，本发明要解决的技术问题是提供一种制备效果佳、工作效率高、结构简单的污水处理用聚丙烯酰胺制备混合机。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用聚丙烯酰胺制备混合机，包括有底板、左架、顶板、第一滑轨、第一滑块、搅拌框、电机、转轴、卷线筒、轴承座、搅拌杆、搅拌叶片、齿轮、齿条、第一支杆、第一定滑轮、第一拉线、第二滑轨、第二滑块、第二支杆、第二定滑轮和第二拉线，底板顶部左端焊接有左架，左架顶端焊接有顶板，第一滑轨通过螺栓连接的方式固定连接在底板顶部，第一滑轨上滑动式连接有第一滑块，第一滑块与第一滑轨配合，第一滑块上通过螺栓连接的方式连接有搅拌框，电机通过螺栓连接的方式固定连接在顶板底部左侧，电机的输出轴上通过联轴器连接有转轴，转轴上过盈连接有卷线筒，卷线筒上绕有拉线，顶板底部中间通过螺栓连接的方式连接有轴承座，轴承座内的轴承上过盈连接有搅拌杆，搅拌杆底部左右两侧对称焊接有搅拌叶片，搅拌叶片位于搅拌框内，第二滑轨通过螺栓连接的方式固定连接在顶板底部右侧，第二滑轨上滑动式连接有第二滑块，第二滑块与第二滑轨配合，第二滑块上通过螺栓连接的方式连接有齿条，搅拌杆上部过盈连接有齿轮，齿轮与齿条啮合，左架右侧下部焊接有第一支杆，第一支杆右端焊接有第一定滑轮，第一定滑轮可转动，第一拉线的一端通过挂钩的方式与齿条左端连接，第一拉线绕过第一定滑轮，并的另一端通过挂钩的方式与搅拌框外壁左侧连接，顶板底部右侧焊接有第二支杆，第二支杆底端焊接有第二定滑轮，第二定滑轮位于第二滑轨右侧，第二定滑轮可转动，第二定滑轮上绕有第二拉线，第二拉线的一端通过挂钩的方式与第二滑块右侧连接，第二拉线的另一端通过挂钩的方式与搅拌框外壁右侧连接。
优选地，还包括有行程开关，第一滑轨顶部通过螺钉连接的方式对称连接有行程开关，行程开关通过线路与电机连接。
优选地，还包括有第一加强筋，底板顶部左侧和左架右侧下部之间焊接有第一加强筋。
优选地，还包括有第二加强筋，顶板底部左侧和左架右侧上部之间焊接有第二加强筋。
优选地，底板的材质为优质钢材，表面覆镀锌层。
优选地，顶板的材质为不锈钢。
工作原理：在聚丙烯酰胺制备过程中需要搅拌原料时，工人将原料倒入搅拌框内，工人控制电机顺时针旋转或逆时针旋转，当工人控制电机顺时针旋转时，电机顺时针旋转带动转轴顺时针旋转，转轴带动卷线筒顺时针旋转，所以第一拉线的一端拉动搅拌框向左运动，研磨框向左运动拉动第二拉线向左运动，第二拉线向左运动拉动第二滑块和齿条向右运动，齿条向右运动带动齿轮顺时针旋转，齿轮顺时针旋转带动搅拌杆顺时针旋转，搅拌杆顺时针旋转带动搅拌叶片顺时针旋转。当工人控制电机逆时针旋转时，电机逆时针旋转带动转轴逆时针旋转，第一拉线的一端拉动齿条和第二滑块向左运动，齿条向左运动带动齿轮逆时针旋转，齿轮逆时针旋转带动搅拌杆逆时针旋转，搅拌杆逆时针旋转带动搅拌叶片逆时针旋转，第二滑块向左运动通过拉线带动搅拌框向右运动。如此反复，搅拌框不断左右运动，以及搅拌叶片不断顺时针或逆时针旋转，使得搅拌框内的聚丙烯酰胺原料得到充分搅拌，混合成为聚丙烯酰胺。当聚丙烯酰胺制备完成后，工人控制电机停止旋转，然后工人将制备好的聚丙烯酰胺取出即可。
因为还包括有行程开关，第一滑轨顶部通过螺钉连接的方式对称连接有行程开关，行程开关通过线路与电机连接，当第一滑块向左运动触碰到左侧的行程开关时，控制电机停止顺时针旋转，当第一滑块向右运动触碰到右侧的行程开关时，控制电机停止逆时针旋转，从而更好的控制搅拌杆和搅拌叶片左右运动的行程，使得搅拌速度加快。
因为还包括有第一加强筋，底板顶部左侧和左架右侧下部之间焊接有第一加强筋，所以可以增加底板和左架之间的稳固性。
因为还包括有第二加强筋，顶板底部左侧和左架右侧上部之间焊接有第二加强筋，所以可以增加顶板和左架之间的稳固性。
因为底板的材质为优质钢材，表面覆镀锌层，表面镀锌可以起到美观、防锈等作用，所以能够延长底板的使用寿命。
因为顶板的材质为不锈钢，不锈钢不易腐蚀，从而增大了顶板的使用年限。
(3)有益效果
本发明达到了制备效果佳、工作效率高、结构简单的效果，本发明结构新颖、实用性强，可以快速搅拌混合聚丙烯酰胺，通过设有两个加强筋，增加整个混合机的稳固性，可以延长混合机的使用寿命。
