申请日2016.11.11
公开(公告)日2017.04.19
IPC分类号C02F1/44; B01D61/02; B01D63/00
摘要
本发明涉及净水器，公开了一种多功能废水比例器及带有多功能废水比例器的净水器，其包括分别设有进水孔(11)和出水孔(12)的进水固定座(1)和出水固定座(2)，还包括废水比转子(3)和与进水固定座(1)连接的废水比定子(4)，废水比定子(4)上设有与进水孔(11)连通的过水孔(42)，废水比转子(3)上设有与出水孔(12)连通且能够与过水孔(42)对齐连通的节流孔(31)。本发明通过相互配合的废水比转子(3)和废水比定子(4)，实现节流孔(31)对废水比水流量的变换，使得废水比能够适用于不同水质不同进水压力的水，达到真正节水的目的。
权利要求书

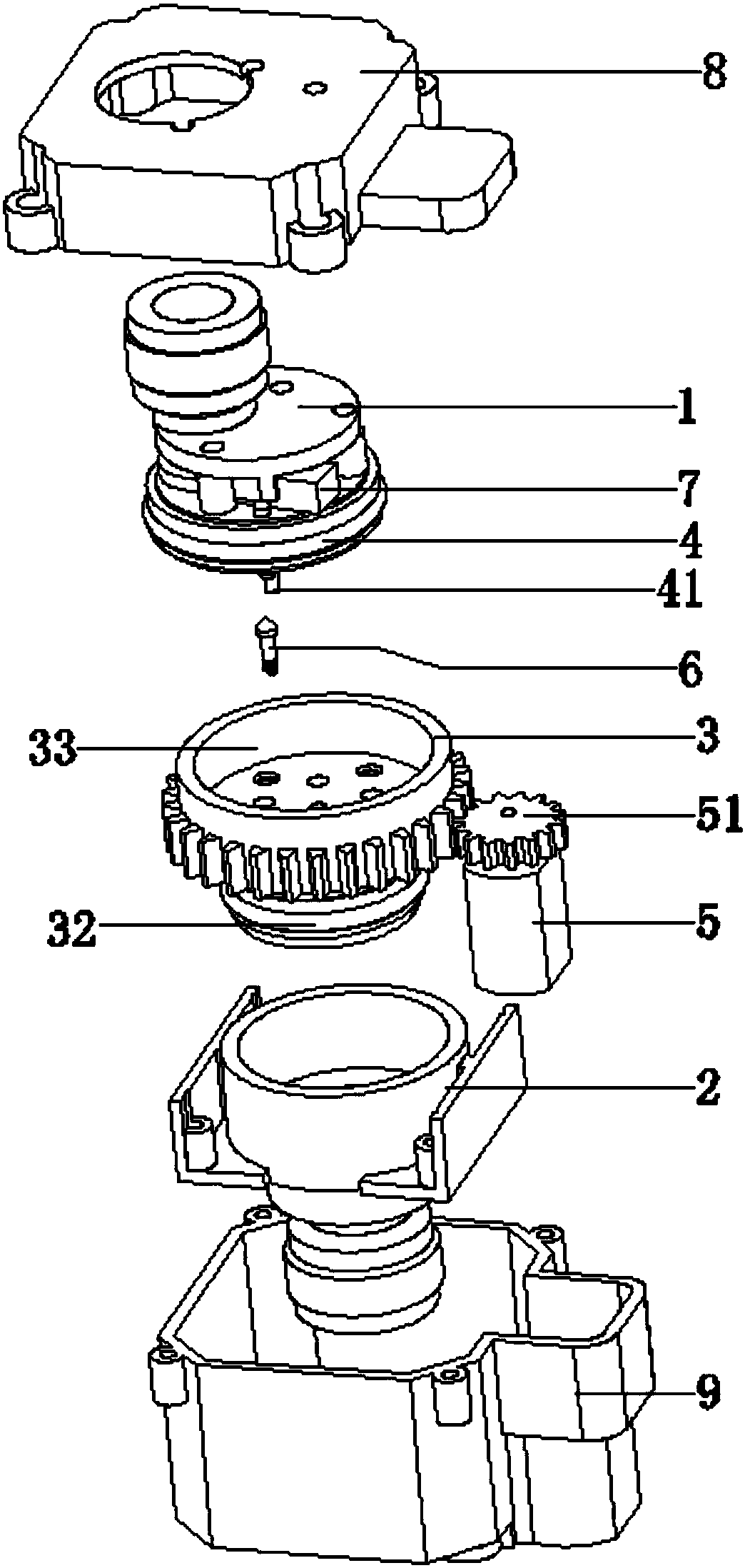

1.多功能废水比例器，包括进水固定座(1)和出水固定座(2)，进水固定座(1)和出水固定座(2)内分别设有进水孔(11)和出水孔(12)，其特征在于：还包括废水比转子(3)和与进水固定座(1)连接的废水比定子(4)，废水比定子(4)上设有轴芯(41)，废水比转子(3)上设有与轴芯(41)配合的轴芯孔(34)，废水比转子(3)可绕轴芯(41)转动;废水比定子(4)上设有与进水孔(11)连通的过水孔(42)，废水比转子(3)上设有与出水孔(12)连通且能够与过水孔(42)对齐连通的节流孔(31)。
2.根据权利要求1所述的多功能废水比例器，其特征在于：废水比转子(3)下端部伸入出水固定座(2)内且可在出水固定座(2)内转动，废水比转子(3)上设有与出水固定座(2)形成密封的转子密封圈(32)。
3.根据权利要求1所述的多功能废水比例器，其特征在于：废水比转子(3)上端设有凹槽(33)，废水比定子(4)嵌入凹槽(33)内，废水比定子(4)上设有与废水比转子(3)形成密封的定子密封圈(44)。
4.根据权利要求1-3中任意一项所述的多功能废水比例器，其特征在于：还包括传动电机(5)和传动齿轮(51)，废水比转子(3)上设有与传动齿轮(51)啮合的传动齿。
5.根据权利要求4所述的多功能废水比例器，其特征在于：废水比定子(4)上设有销钉组件(6)和与传动电机(5)连接且控制传动电机(5)转动的微动开关(7)，销钉组件(6)能够拨动微动开关(7)上的拨片(71)，过水孔(42)与节流孔(31)对齐时，销钉组件(6)脱离微动开关(7)上的拨片(71)。
6.根据权利要求5所述的多功能废水比例器，其特征在于：废水比定子(4)上设有销钉孔(43)，销钉组件(6)上设有弹簧(61)，过水孔(42)与节流孔(31)对齐时，销钉组件(6)在弹簧(61)作用下伸入销钉孔(43)内。
7.根据权利要求6所述的多功能废水比例器，其特征在于：销钉组件(6)包括上销钉(62)、下销钉(63)以及两端分别套设在上销钉(62)和下销钉(63)上的弹簧(61)。
8.根据权利要求1所述的多功能废水比例器，其特征在于：节流孔(31)为上大下小的阶梯孔。
9.根据权利要求1所述的多功能废水比例器，其特征在于：还包括分别套设在进水固定座(1)和出水固定座(2)上的上盖(8)和下盖(9)，上盖(8)与下盖(9)相互盖合。
10.带有多功能废水比例器的净水器，包括反渗透膜滤芯，其特征在于，反渗透膜滤芯的浓缩水管道上连接有权利要求1-9任意一项所述的多功能废水比例器。
说明书
多功能废水比例器及带有多功能废水比例器的净水器
技术领域
本发明涉及净水器，尤其涉及了一种废水比例器及带有废水比例器的净水器。
背景技术
随着净水技术的发展,人民生活水平的不断提高，用户对高品质生活水要求及大通量的净水器即将成为净水行业主流，因而带来低压反渗透膜及水路板型净水器的大量出现。该类净水器的出现一方面使得环境安全与健康问题得到很大的提高，另一方面也使得对反渗透净饮机节水成了各净水器生产厂家公关的课题。
废水比较高，不节水。根据反渗透膜的渗透特性，现今，一般家用反渗透膜的废水比为3：1，甚至高达5：1，即产生1杯纯水，要产出3杯到5杯废水，而且随着使用膜污染的加剧，膜的产水通量逐渐降低，废水比逐渐升高。若这些“废水”不加以利用的话，即将造成很大的水资源浪费。因此，采用低压膜即将成为市场的主流。这样，智能废水比的配套使用就至关重要。
一般浓水排放按进水TDS，200-500mg/L要求。脱盐率大于等于85%来测试，在水质差的地方，冲洗水排放不够，反渗透膜的损坏极大;在水质好的地方，冲洗水排放过多，又造成冲洗水的严重浪费;中国水质比较复杂，广大农村市场就同地区也存在多种水质，更会由于滤芯使用废水比例发生变化，不能及时起到调节废水比的目的;广大农村市场同时还存在进水压力不规范，导致个别地方进水压力较小，这时出水流量也会降低。
发明内容
本发明针对现有技术中净水器节水存在的问题，提供了一种多功能废水比例器及带有多功能废水比例器的净水器。
为了解决上述技术问题，本发明通过下述技术方案得以解决：
带有多功能废水比例器的净水器，包括反渗透膜滤芯，反渗透膜滤芯的浓缩水管道上连接有多功能废水比例器。
多功能废水比例器，包括进水固定座和出水固定座，进水固定座和出水固定座内分别设有进水孔和出水孔，还包括废水比转子和与进水固定座连接的废水比定子，废水比定子上固定有轴芯，废水比转子上设有与轴芯配合的轴芯孔，废水比转子可绕轴芯转动;废水比定子上设有与进水孔连通的过水孔，废水比转子上设有与出水孔连通且能够与过水孔对齐连通的节流孔。
作为优选，转子下端部伸入出水固定座内且可在出水固定座内转动，废水比转子上设有与出水固定座形成密封的转子密封圈。
作为优选，废水比转子上端设有凹槽，废水比定子嵌入凹槽内，以保证废水比转子与废水比定子之间相互配合的紧密性，充分实现过水孔与节流孔之间的无缝对接，废水比定子上设有与废水比转子形成密封的定子密封圈。
作为优选，还包括传动电机和传动齿轮，废水比转子上设有与传动齿轮啮合的传动齿。通过同步电机驱动，实现废水比转子的转动;同时也可在无电无泵型反渗透净水器上人工驱动设备，从而获得达标的，更大的净水流量。
作为优选，废水比定子上设有销钉组件和与传动电机连接且控制传动电机转动的微动开关，销钉组件能够拨动微动开关上的拨片，过水孔与节流孔对齐时，销钉组件脱离微动开关上的拨片。通过微动开关实现对废水比转子的智能控制，从而确保浓水流量切实可靠。
作为优选，废水比定子上设有销钉孔，销钉组件上设有弹簧，过水孔与节流孔对齐时，销钉组件在弹簧作用下伸入销钉孔内。通过设置销钉孔，从而能够准确判断过水孔与节流孔是否对齐。
作为优选，废水比转子上设置有至少一个节流孔，节流孔的数量与销钉孔在数量相等。通过不同的销钉孔，使得过水孔对应不同的节流孔时均能够准确定位。
作为优选，节流孔为上大下小的阶梯孔，节流孔上部分的直径与过水孔的直径相等，通过该阶梯孔的设计有利于节流孔开孔对节流流量的准确性。
作为优选，还包括分别套设在进水固定座和出水固定座上的上盖和下盖，上盖与下盖相互盖合。通过设置能够相互盖合的上盖和下盖，使得废水比定子、废水比转子能够保护在盖内，增加两者配合使用的寿命。
本发明由于采用了以上技术方案，具有显著的技术效果：
本发明通过相互配合的废水比转子和废水比定子，实现节流孔对废水比水流量的变换，使得废水比能够适用于不同水质不同进水压力的水，达到真正节水的目的。
