申请日2016.09.19
公开(公告)日2017.04.05
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型节能污水净化装置，包括污水过滤沉淀池、MBR膜生物反应器、紫外线消毒池、臭氧消毒池、水收集池、支架和太阳能电池板，所述污水过滤沉淀池通过输水管与MBR膜生物反应器连接，MBR膜生物反应器通过输水管分别与紫外线消毒池和臭氧消毒池连接，所述输水管上均设有控制阀，所述太阳能电池板设置在支架上，支架上还设有蓄电盒，蓄电盒内设有蓄电池和太阳能控制器，蓄电池与太阳能电池板和太阳能控制器均电性相连，所述紫外线消毒池上固定设置紫外线消毒灯组，臭氧消毒池上固定设置臭氧发生器。该一种新型节能污水净化装置设计合理，污水处理效果好，同时节能效果显著，适合广泛推广。
权利要求书

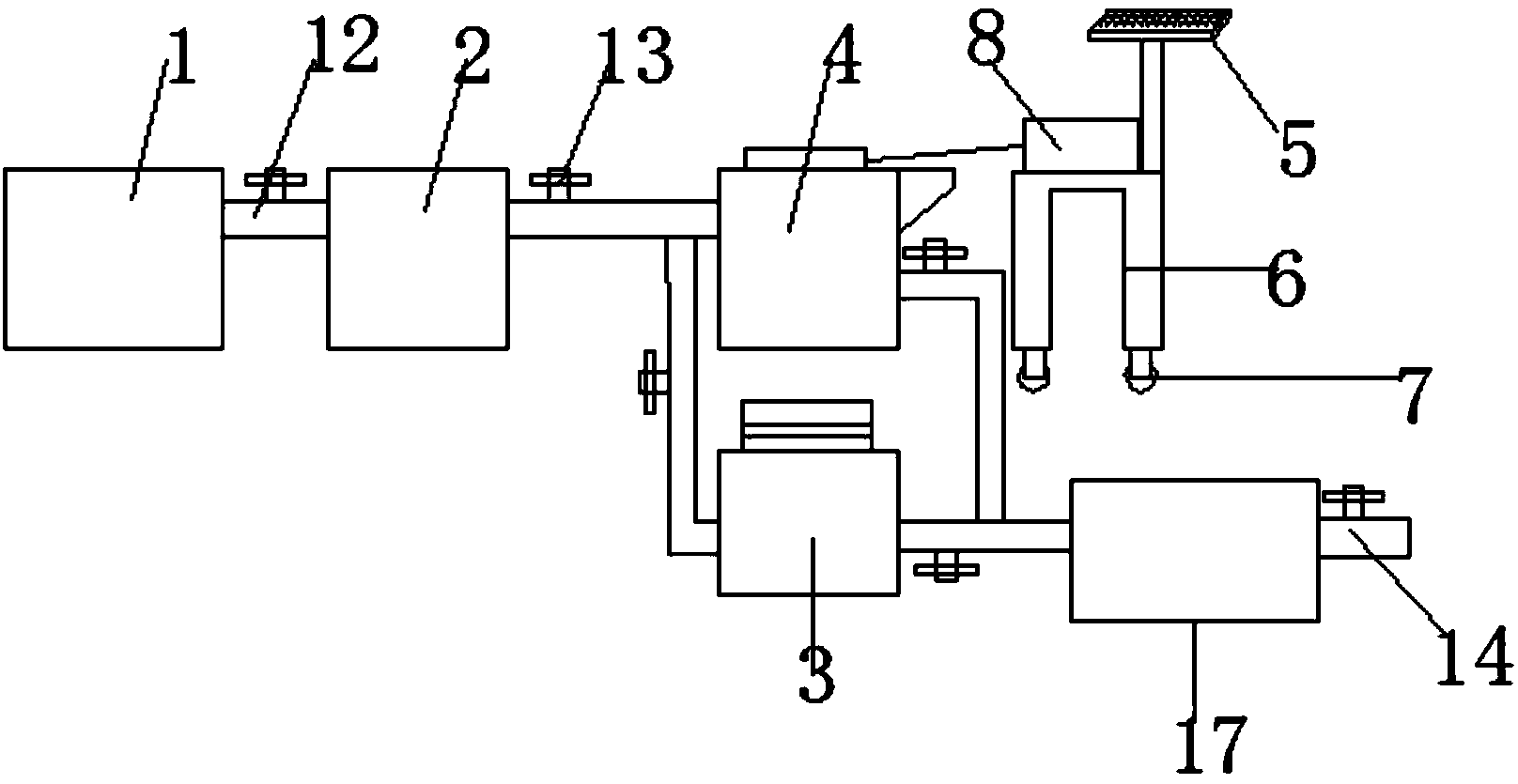

1.一种新型节能污水净化装置，包括污水过滤沉淀池(1)、MBR膜生物反应器(2)、紫外线消毒池(3)、臭氧消毒池(4)、水收集池(17)、支架(6)和太阳能电池板(5)，其特征在于：所述污水过滤沉淀池(1)通过输水管(12)与MBR膜生物反应器(2)连接，MBR膜生物反应器(2)通过输水管(12)分别与紫外线消毒池(3)和臭氧消毒池(4)连接，所述输水管(12)上均设有控制阀(13)，所述太阳能电池板(5)设置在支架(6)上，支架(6)上还设有蓄电盒(8)，蓄电盒(8)内设有蓄电池(16)和太阳能控制器(9)，蓄电池(16)与太阳能电池板(5)和太阳能控制器(9)均电性相连，所述紫外线消毒池(3)上固定设置紫外线消毒灯组(11)，臭氧消毒池(4)上固定设置臭氧发生器(10)，污水过滤沉淀池(1)内固定设置活性炭过滤网(18)和大颗粒过滤网(19)，所述紫外线消毒池(3)和臭氧消毒池(4)出水端通过输水管(12)与水收集池(17)连接。
2.根据权利要求1所述的一种新型节能污水净化装置，其特征在于：所述输水管(12)均分别位于污水过滤沉淀池(1)和MBR膜生物反应器(2)的上部。
3.根据权利要求1所述的一种新型节能污水净化装置，其特征在于：水收集池(17)的一侧设置出水管(14)且出水管(14)上设置控制阀(13)，所述支架(6)的底部连接可制动金属滚轮(7)。
4.根据权利要求1所述的一种新型节能污水净化装置，其特征在于：所述臭氧发生器(10)的出气端位于臭氧消毒池(4)内，臭氧消毒池(4)上设置密封盖。
5.根据权利要求1所述的一种新型节能污水净化装置，其特征在于：所述臭氧发生器(10)和紫外线消毒灯组(11)均与蓄电池(16)电性相连。
说明书
一种新型节能污水净化装置
【技术领域】
本实用新型涉及一种水净化装置，特别涉及一种新型节能污水净化装置。
【背景技术】
目前，现有市场的污水净化装置在使用时，净化结构较为单一，净化效果较差，而且用电成本较高，使用效益较低，为此，我们提出一种新型节能污水净化装置。
【实用新型内容】
本实用新型的主要目的在于提供一种新型节能污水净化装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种新型节能污水净化装置，包括污水过滤沉淀池、MBR膜生物反应器、紫外线消毒池、臭氧消毒池、水收集池、支架和太阳能电池板，所述污水过滤沉淀池通过输水管与MBR膜生物反应器连接，MBR膜生物反应器通过输水管分别与紫外线消毒池和臭氧消毒池连接，所述输水管上均设有控制阀，所述太阳能电池板设置在支架上，支架上还设有蓄电盒，蓄电盒内设有蓄电池和太阳能控制器，蓄电池与太阳能电池板和太阳能控制器均电性相连，所述紫外线消毒池上固定设置紫外线消毒灯组，臭氧消毒池上固定设置臭氧发生器，污水过滤沉淀池内固定设置活性炭过滤网和大颗粒过滤网，所述紫外线消毒池和臭氧消毒池出水端通过输水管与水收集池连接。
进一步地，所述输水管均分别位于污水过滤沉淀池和MBR膜生物反应器的上部。
进一步地，水收集池的一侧设置出水管且出水管上设置控制阀，所述支架的底部连接可制动金属滚轮。
进一步地，所述臭氧发生器的出气端位于臭氧消毒池内，臭氧消毒池上设置密封盖。
进一步地，所述臭氧发生器和紫外线消毒灯组均与蓄电池电性相连。
与现有技术相比，本实用新型具有如下有益效果：该一种新型节能污水净化装置设计合理，污水处理效果好，通过设置污水过滤沉淀池、MBR膜生物反应器、紫外线消毒池、臭氧消毒池以及太阳能电池板，能够进行高效的污水净化处理，MBR膜生物反应器为膜分离技术与生物处理技术有机结合，具有高效的污水净化效果，使用者可根据消毒要求，选择紫外线消毒池、臭氧消毒池的两种消毒方式进行污水的消毒处理，整体装置在使用时，可采用太阳能电池板以及蓄电池供电，节约环保，大大提升了整体装置的使用经济性，适合广泛推广。
