申请日2016.09.27
公开(公告)日2017.05.17
IPC分类号F16K11/083
摘要

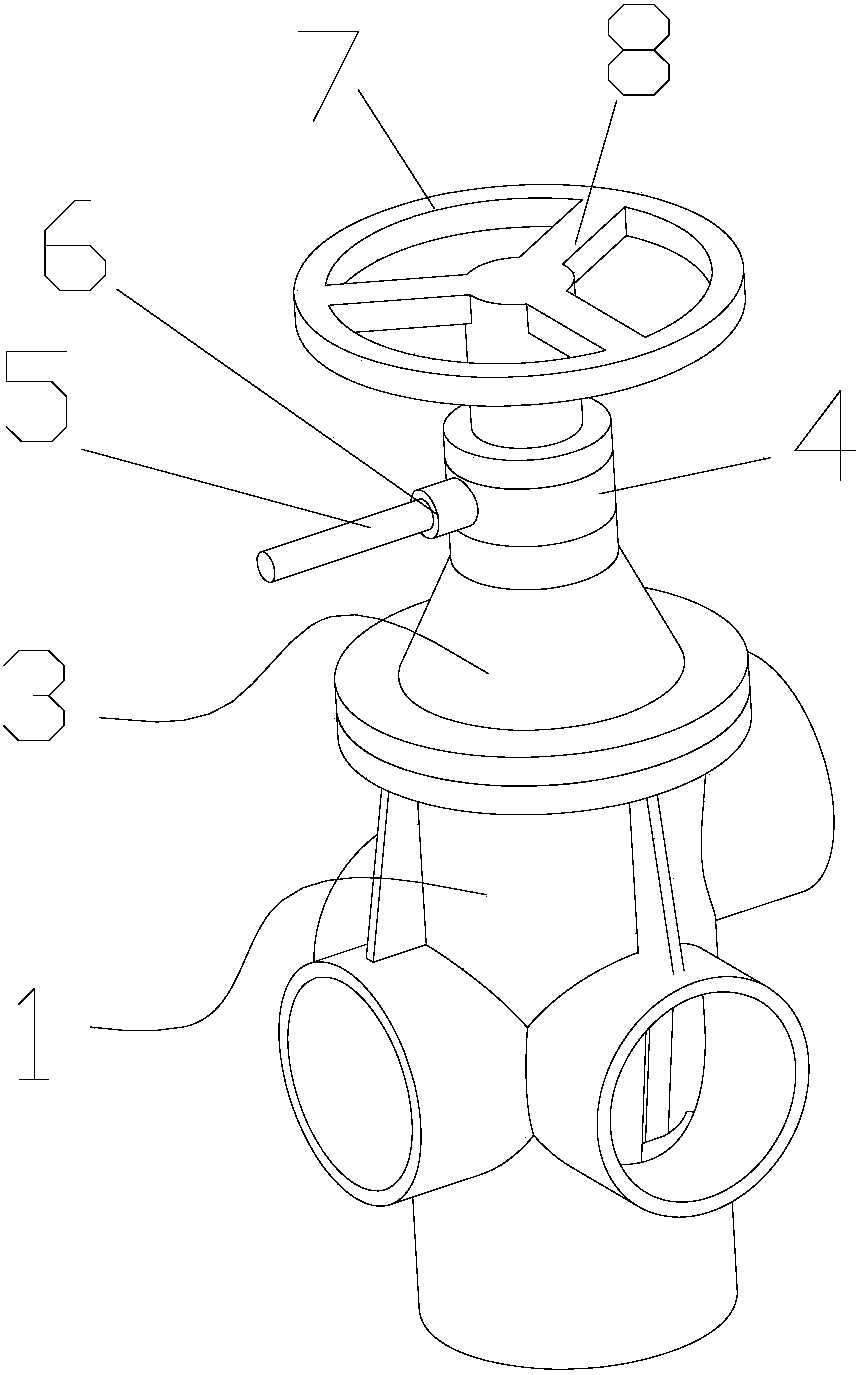

本实用新型公开一种用于水处理的五通阀，包括阀芯、阀套和阀盖，阀套中间处为圆柱形筒，圆柱形筒中间处设有三个圆柱形出口一，在中间的圆柱形出口一的对立面，阀套的上端设有圆柱形出口二，阀套与圆柱形出口一和圆柱形出口二连通，在中间的圆柱形出口一与阀套连接处，阀套内在连接处的两侧设有两个圆环形封块，在另外两个圆柱形出口一的两侧分别设有两个环形转换块，圆柱形出口一通过转换块的两侧与阀套连通，阀芯下端设有两个缺口，阀套上端安装阀盖，阀盖的上端设有转盘，转盘与阀盖连接处的侧面设有阀芯控制杆，本实用新型通过在阀套内设置封块和转换块，再通过阀芯控制杆和转盘控制阀芯的转动，实现机械控制五通阀，简单可靠，寿命长。
权利要求书
1.一种用于水处理的五通阀，其特征在于，包括阀芯、阀套和阀盖，阀套中间处为圆柱形筒，圆柱形筒中间处设有三个圆柱形出口一，中间的圆柱形出口一与其两个相邻的圆柱形出口一间隔90°，在中间的圆柱形出口一的对立面，阀套的上端设有圆柱形出口二，阀套与圆柱形出口一和圆柱形出口二连通，在中间的圆柱形出口一与阀套连接处，阀套内在连接处的两侧设有两个圆环形封块，圆环形封块将在中间的圆柱形出口一与阀套的接口变小，在另外两个圆柱形出口一的两侧分别设有两个环形转换块，圆柱形出口一通过转换块的两侧与阀套连通，阀芯下端设有两个缺口，两个缺口为圆柱形缺口和三角形缺口，三角形缺口位于为平面，三角形缺口位于阀芯最下端，阀套上端安装阀盖，阀盖的上端设有转盘，转盘与阀盖连接处的侧面设有阀芯控制杆。
2.根据权利要求1所述一种用于水处理的五通阀，其特征在于,阀盖为倒立的圆台，阀盖下单设有与阀套相连的圆环，阀盖与阀套通过六个螺栓连接。
3.根据权利要求1所述一种用于水处理的五通阀，其特征在于,封块的侧面与垂直面倾斜。
4.根据权利要求1所述一种用于水处理的五通阀，其特征在于,转盘上设有3个连杆，3个连杆夹角为120°。
5.根据权利要求1所述一种用于水处理的五通阀，其特征在于,转盘与阀盖连接处为转动柱，转动柱的侧面设有凹槽，凹槽内设有内螺纹，阀芯控制杆设有外螺纹，阀芯控制杆与凹槽螺纹连接。
说明书
一种用于水处理的五通阀
技术领域
本实用新型涉及流体转换装置,具体涉及一种用于水处理的五通阀。
背景技术
水的净化处理过程，就是根据不同水源的污染状况以及用户对水质的具体要求，采用相应的水处理介质，通过物理的、化学的、生物的方法去除或减少水中有害污染物质的过程。
在自来水处理系统中，当滤水介质吸附的有机物达到一定极限后，滤水介质就会丧失了净化功能，吸附在滤水介质上的有机物饱和后，如果不及时更换，还会产生新的污染，因此，要保证净化处理后的水质量稳定可靠，就必须保证水处理介质处于最佳的净化工作状态，为了实现这一目的，必须在水处理系统中安装专门的装置对滤水介质进行反向冲洗和正向冲洗，以及时清除滤水介质中累积的有害物质，使滤水介质重新恢复到最佳的净化状态。中国发明专利申请公开说明书CN1644969.A公开了一种三位五通转角阀，该种转角阀是通过电磁和手动来控制净化、反向冲洗、正向冲洗三种不同工作状态之间的循环转换。该转角阀工作过于复杂，若用于泳池等领域需要高频率净化水源的工作时，则寿命较短。
实用新型内容
针对现有五通阀出现的问题，本实用新型提供一种用于水处理的五通阀，简单可靠，寿命长。
为了解决上述技术问题，本实用新型采用的技术方案是：
一种用于水处理的五通阀，包括阀芯、阀套和阀盖，阀套中间处为圆柱形筒，圆柱形筒中间处设有三个圆柱形出口一，中间的圆柱形出口一与其两个相邻的圆柱形出口一间隔90°，在中间的圆柱形出口一的对立面，阀套的上端设有圆柱形出口二，阀套与圆柱形出口一和圆柱形出口二连通，在中间的圆柱形出口一与阀套连接处，阀套内在连接处的两侧设有两个圆环形封块，圆环形封块将在中间的圆柱形出口一与阀套的接口变小，在另外两个圆柱形出口一的两侧分别设有两个环形转换块，圆柱形出口一通过转换块的两侧与阀套连通，阀芯下端设有两个缺口，两个缺口为圆柱形缺口和三角形缺口，三角形缺口位于为平面，三角形缺口位于阀芯最下端，阀套上端安装阀盖，阀盖的上端设有转盘，转盘与阀盖连接处的侧面设有阀芯控制杆。
进一步的，阀盖为倒立的圆台，阀盖下单设有与阀套相连的圆环，阀盖与阀套通过六个螺栓连接。
优选的，封块的侧面与垂直面倾斜。
转盘上设有3个连杆，3个连杆夹角为120°。
进一步的，转盘与阀盖连接处为转动柱，转动柱的侧面设有凹槽，凹槽内设有内螺纹，阀芯控制杆设有外螺纹，阀芯控制杆与凹槽螺纹连接。
本实用新型的有益效果是：
本实用新型通过在阀套内设置封块和转换块，再通过阀芯控制杆和转盘控制阀芯的转动，实现机械控制五通阀，简单可靠，寿命长。
