申请日2016.09.27
公开(公告)日2016.12.21
IPC分类号C02F9/12; C02F11/12
摘要
本发明涉及一种污泥水处理系统，包括旋流器、污泥浓缩池及污水脱泥器，旋流器的上下两端设有泥水排出管及磁粉排出管，旋流器的一侧带有进料管，所述进料管与旋流器的进料口连接，所述进料管的下端设有第一输送泵，污泥浓缩池与污水脱泥器之间安装有第二输送泵，所述旋流器与污泥浓缩池之间安装有磁性分离器;所述进料管包括进料主管及上下并排与进料主管径向连接的进料分管，所述进料分管与旋流器的连接端分布于旋流器的上下周面，上下相邻的连接端上下错开设置;所述进料主管的下端连接所述第一输送泵，进料主管的上端安装有增压泵，所述增压泵的输出端具有多根增压管，所述增压管对应与进料分管连通。
权利要求书

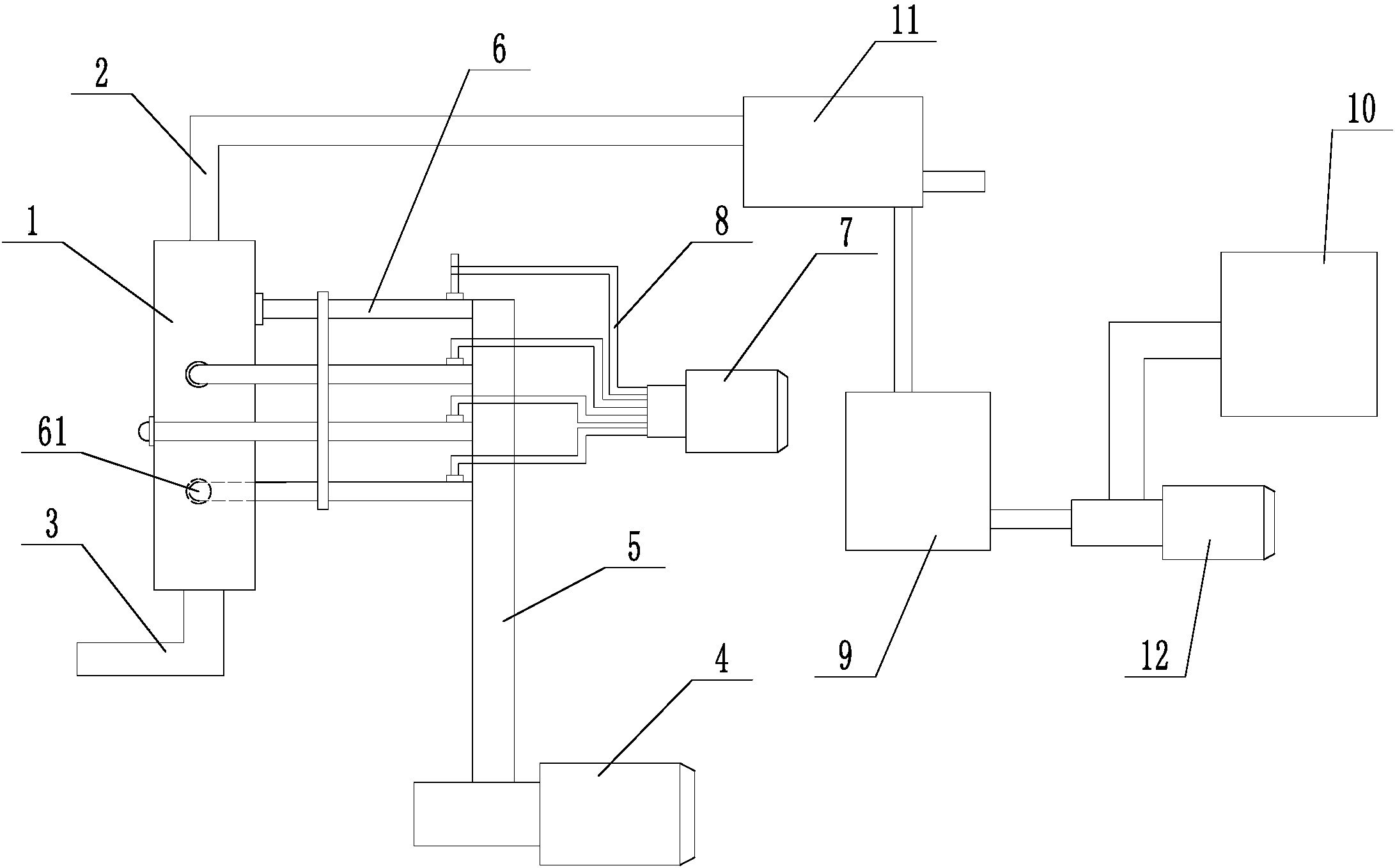

1.一种污泥水处理系统，包括旋流器(1)、污泥浓缩池(9)及污水脱泥器(10)，旋流器(1)的上下两端设有泥水排出管(2)及磁粉排出管(3)，旋流器(1)的一侧带有进料管，所述进料管与旋流器(1)的进料口连接，所述进料管的下端设有第一输送泵(4)，污泥浓缩池(9)与污水脱泥器(10)之间安装有第二输送泵(12)，其特征在于：
所述旋流器(1)与污泥浓缩池(9)之间安装有磁性分离器(11);所述进料管包括进料主管(5)及上下并排与进料主管(5)径向连接的进料分管(6)，所述进料分管(6)与旋流器(1)的连接端(61)分布于旋流器(1)的上下周面，上下相邻的连接端(61)上下错开设置;
所述进料主管(5)的下端连接所述第一输送泵(4)，进料主管(5)的上端安装有增压泵(7)，所述增压泵(7)的输出端具有多根增压管(8)，所述增压管(8)对应与进料分管(6)连通。
说明书
一种污泥水处理系统
技术领域
本发明涉及环保设备技术领域，特别涉及污水处理系统。
背景技术
现有技术中，污水处理系统采用旋流器将泥水中的磁粉分离出来后再对泥水进行浓缩,浓缩后的泥水再经污泥脱水机处理后输出。其中，由于旋流器只设置有一个进料口，进料口上安装有第一输送泵，旋流器整体为立式筒状结构，单独的进料口不能满足分离的高效率要求，进料速度慢且集中，导致分离效果较差;并且采用旋流器不能完全除去污水中的磁粉，需要较长时间分离。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种污泥水处理系统，其旋流器采用多个进料口结构，有效地提高了进料效率，满足生产要求。
为了解决上述问题，本发明采用如下方案：
一种污泥水处理系统，包括旋流器、污泥浓缩池及污水脱泥器，旋流器的上下两端设有泥水排出管及磁粉排出管，旋流器的一侧带有进料管，所述进料管与旋流器的进料口连接，所述进料管的下端设有第一输送泵，污泥浓缩池与污水脱泥器之间安装有第二输送泵，所述旋流器与污泥浓缩池之间安装有磁性分离器;所述进料管包括进料主管及上下并排与进料主管径向连接的进料分管，所述进料分管与旋流器的连接端分布于旋流器的上下周面，上下相邻的连接端上下错开设置;所述进料主管的下端连接所述第一输送泵，进料主管的上端安装有增压泵，所述增压泵的输出端具有多根增压管，所述增压管对应与进料分管连通。
本发明的技术效果在于：
本发明中，采用带有多根进料管的旋流器，实现向分散式输送物料(污泥)，利于分离操作，提高其分离效率及效果;旋流器上设置增压泵及增压管，利于增大输送压力，进一步提高分离效率。
