申请日2016.09.27
公开(公告)日2016.12.21
IPC分类号B01D33/03; B01D33/37; B01D33/68
摘要
本发明涉及一种滤板升降式污水振动过滤装置，包括过滤桶，过滤桶的外壁安装有导出管，过滤桶的桶内安装有多块平行的过滤板，过滤桶的顶部安装有带动所述过滤板振动的振动器，过滤桶的底部安装有多根侧壁带气孔的、横向设置的第一气泡管，第一气泡管的中部与过滤桶外侧的进气管连接，所述过滤桶的桶体内顶部安装有与振动器连接的固定板，所述固定板的下方活动安装有驱动横杆，驱动横杆的一端伸出过滤桶外并与电机连接，驱动横杆上间隔安装有多个偏心轮，所述偏心轮的下侧安装所述过滤板，过滤板的上端安装有滚轮组件，滚轮组件与偏心轮的轮周面之间始终滚动接触;所述过滤桶中安装有多根间隔布置的、纵向设置的第二气泡管。
权利要求书

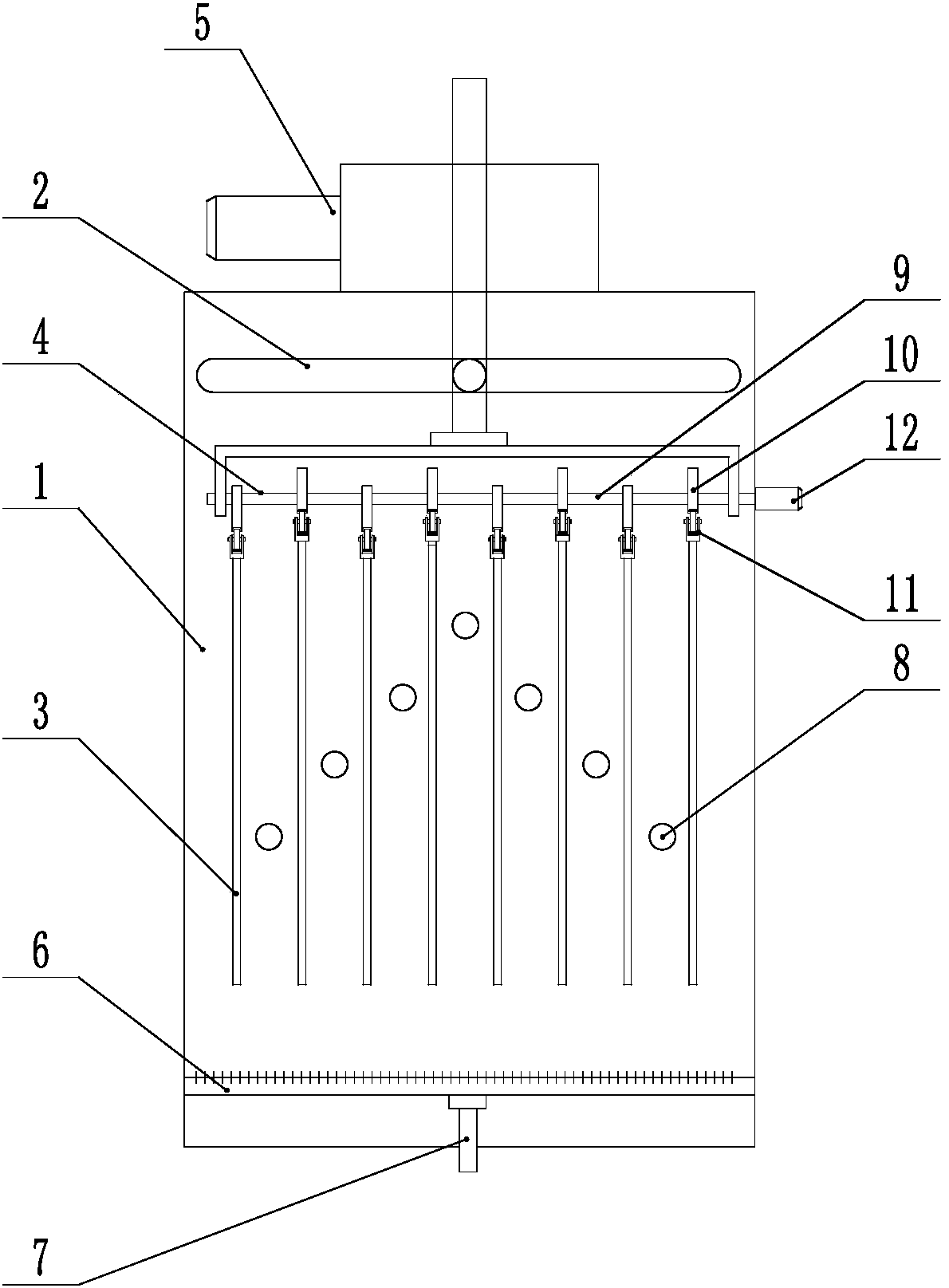

1.一种滤板升降式污水振动过滤装置，包括过滤桶(1)，过滤桶(1)的外壁安装有导出管(2)，过滤桶(1)的桶内安装有多块平行的过滤板(3)，过滤桶(1)的顶部安装有带动所述过滤板(3)振动的振动器(5)，过滤桶(1)的底部安装有多根侧壁带气孔的、横向设置的第一气泡管(6)，第一气泡管(6)的中部与过滤桶(1)外侧的进气管(7)连接，其特征在于：所述过滤桶(1)的桶体内顶部安装有与振动器(5)连接的固定板(4)，所述固定板(4)的下方活动安装有驱动横杆(9)，驱动横杆(9)的一端伸出过滤桶(1)外并与电机(12)连接，驱动横杆(9)上间隔安装有多个偏心轮(10)，所述偏心轮(10)的下侧安装所述过滤板(3)，过滤板(3)的上端安装有滚轮组件(11)，滚轮组件(11)与偏心轮(10)的轮周面之间始终滚动接触;所述过滤桶(1)中安装有多根间隔布置的、纵向设置的第二气泡管(8)，第二气泡管(8)的侧壁带有气孔，第二气泡管(8)的端部与进气管(7)连接;所述第二气泡管(8)置于相邻的过滤板(3)之间，多根第二气泡管(8)的分布结构为：沿着过滤桶(1)的横向中部向两侧，第二气泡管(8)与过滤桶(1)底部之间的间距逐渐减小。
2.按照权利要求1所述的滤板升降式污水振动过滤装置，其特征在于：所述导出管(2)与过滤桶(1)的相对两侧连接。
说明书
一种滤板升降式污水振动过滤装置
技术领域
本发明涉及环保设备设备领域，特别涉及水环境保护与治理设备,尤其涉及抗污染的的震动过滤设备。
背景技术
在水环境治理过程中,通常采用过滤分离技术对污水进行净化处理,常用的设备为振动过滤设备,气浮式振动过滤设备为其中的一种。气浮式振动过滤设备中，振动过滤结构为一过滤桶，过滤桶中设置有多快平行的过滤板，过滤板的下方设置有气浮管，气浮管与气泵连接;工作时，过滤板进行振动过滤且其下方向上产生气泡，气泡的作用是一方面提高过滤效果，另一方面还能避免过滤板上的微孔堵塞，从而提高过滤效率。上述振动过滤结构由于只在过滤桶的底部设置气浮管，过滤板的上方受气泡的影响较小，因此还存在过滤板上部堵塞的现象，其过滤效率还有待提高。
发明内容
本申请人针对现有技术的上述缺点，进行研究和改进，提供一种滤板升降式污水振动过滤装置，有效地避免了过滤板堵塞，提高过滤效果。
为了解决上述问题，本发明采用如下方案：
一种滤板升降式污水振动过滤装置，包括过滤桶，过滤桶的外壁安装有导出管，过滤桶的桶内安装有多块平行的过滤板，过滤桶的顶部安装有带动所述过滤板振动的振动器，过滤桶的底部安装有多根侧壁带气孔的、横向设置的第一气泡管，第一气泡管的中部与过滤桶外侧的进气管连接，所述过滤桶的桶体内顶部安装有与振动器连接的固定板，所述固定板的下方活动安装有驱动横杆，驱动横杆的一端伸出过滤桶外并与电机连接，驱动横杆上间隔安装有多个偏心轮，所述偏心轮的下侧安装所述过滤板，过滤板的上端安装有滚轮组件，滚轮组件与偏心轮的轮周面之间始终滚动接触;所述过滤桶中安装有多根间隔布置的、纵向设置的第二气泡管，第二气泡管的侧壁带有气孔，第二气泡管的端部与进气管连接;所述第二气泡管置于相邻的过滤板之间，多根第二气泡管的分布结构为：沿着过滤桶的横向中部向两侧，第二气泡管与过滤桶底部之间的间距逐渐减小。
作为上述技术方案的进一步改进：
所述导出管与过滤桶的相对两侧连接。
本发明的技术效果在于：
本发明中，振动器带动过滤板于过滤桶中振动，电机带动驱动横杆转动时，驱动横杆上的偏心轮带动过滤板上下移动，上下移动时，过滤板与污水之间相对运动，从而避免过滤孔堵塞于过滤桶中的第一气泡管与第二气泡管垂直交叉设置，第二气泡管置于过滤板之间，利于对过滤板的上部及中部提供气泡，避免过滤板上的过滤孔堵塞，提高过滤效果;由于进气管与第一气泡管的中部连接，第一气泡管的中部气压大于横向两端的气压，故第二气泡管与过滤桶底部之间的距离由中部向两侧逐渐减小，以补偿两侧的低气压气泡，保证过滤桶中的气泡气压均匀，从而实现过滤桶中的污水均匀过滤。
