申请日2016.09.29
公开(公告)日2017.02.15
IPC分类号F24F13/22; F24F11/00
摘要
本发明提供一种冷凝水处理装置及无冷凝水空调系统，冷凝水处理装置包括接水盒以及设置在接水盒上的蒸发器，接水盒用于存储空调产生的冷凝水，蒸发器用于将接水盒中的冷凝水上吸至蒸发器的表面，以使冷凝水在空调未运行时自然蒸发或使得冷凝水在空调运行过程中通过空调蒸发，实现空调无冷凝水排放，无需安装排水管道，减少工程施工的难度，冷凝水蒸发过程中，并未增加额外的能耗，能耗低。
权利要求书
1.一种冷凝水处理装置，其特征在于，包括：接水盒与蒸发器，所述蒸发器设置在所述接水盒上，空调产生的冷凝水滴落在所述蒸发器上，其中，
所述接水盒，用于接收经由所述蒸发器渗透的冷凝水;
所述蒸发器，用于将所述冷凝水吸至所述蒸发器的表面，以使所述冷凝水在所述空调未运行时自然蒸发，或者，以使所述冷凝水在所述空调运行时通过所述空调蒸发。
2.根据权利要求1所述的装置，其特征在于，
所述蒸发器与所述接水盒之间具有夹角，使得所述蒸发器部分正投影外露于所述接水盒。
3.根据权利要求1或2所述的装置，其特征在于，还包括：液位传感器与加热器;
所述加热器内嵌于所述蒸发器;
所述液位传感器设置在所述接水盒上，用于在检测出所述接水盒中的冷凝水到达警戒水位时，触发所述加热器对所述蒸发器进行加热;或者，用于在检测出所述接水盒中的冷凝水下降至警戒水位以下时，触发所述加热器停止对所述蒸发器加热。
4.根据权利要求3所述的装置，其特征在于，
所述接水盒、所述蒸发器、所述加热器与所述液位传感器为可拆卸结构。
5.根据权利要求1～4任一项所述的装置，其特征在于，
所述蒸发器由多孔材料制成，所述多孔材料表面涂覆吸水材料。
6.根据权利要求1～5任一项所述的装置，其特征在于，还包括：
蒸发器固定架，所述蒸发器通过所述蒸发器固定架固定在所述接水盒上。
7.根据权利要求1～6任一项所述的装置，其特征在于，
所述蒸发器，还用于将滴落在所述蒸发器上的冷凝水扩散至所述蒸发器的表面。
8.一种无冷凝水空调系统，其特征在于，包括如权利要求1～7任一项所述的冷凝水处理装置，以及空调与机柜。
9.根据权利要求8所述的系统，其特征在于，所述机柜用于容置机柜设备，所述机柜设备上设置有控制单板与供电电源;
所述控制单板，用于控制所述冷凝水处理装置;
所述供电电源，用于为所述空调及所述冷凝水处理装置供电。
说明书
冷凝水处理装置及无冷凝水空调系统
技术领域
本发明实施例涉及空调技术，尤其涉及一种冷凝水处理装置及无冷凝水空调系统。
背景技术
目前，各种工业设备被设置在机房的机柜中，通过在机柜上安装机柜空调，运行机柜空调对机柜中的设备进行精确的温度控制。
机柜空调在运行过程中，不可避免的会产生冷凝水，若未能对冷凝水进行合理的收集与排放，则会腐蚀机柜中的设备，影响设备的寿命、性能等。为实现对冷凝水的收集排放，在机柜上设置储水容器，在机房地板下面安装排水管道，通过储水容器收集冷凝水，通过排水管道将储水容器中收集到的冷凝水排放到机房外面。
然而，并不是所有的机房都可以安装排水管道，而且，即使能够安装排水管道，也需要投入较多的资本。因此，如何对机房中的冷凝水进行处理，实为业界亟待解决的问题。
发明内容
本发明提供一种冷凝水处理装置及无冷凝水空调系统，通过设置在接水盒上的蒸发器对冷凝水进行蒸发，以实现空调无冷凝水排放。
第一方面，本发明实施例提供一种冷凝水处理装置，该装置包括接水盒与蒸发器，所述蒸发器设置在所述接水盒上，空调产生的冷凝水滴落在所述蒸发器上，其中，所述接水盒，用于接收经由所述蒸发器渗透的冷凝水;所述蒸发器，用于将所述冷凝水吸至所述蒸发器的表面，以使所述冷凝水在所述空调未运行时自然蒸发，或者，以使所述冷凝水在所述空调运行时通过所述空调蒸发。
本发明实施例提供的冷凝水处理装置，冷凝水在空调未运行时自然蒸发或使得冷凝水在空调运行过程中通过空调蒸发，实现空调无冷凝水排放，无需安装排水管道，减少工程施工的难度，冷凝水蒸发过程中，并未增加额外的能耗，能耗低。
在一种可行的实现方式中，所述蒸发器与所述接水盒之间具有夹角，使得所述蒸发器部分正投影外露于所述接水盒，从而增大热风与蒸发器的接触面积，进而加快蒸发器上冷凝水的蒸发速度。
在一种可行的实现方式中，上述的冷凝水处理装置还包括：液位传感器与加热器;所述加热器内嵌于所述蒸发器;所述液位传感器设置在所述接水盒上，用于在检测出所述接水盒中的冷凝水到达警戒水位时，触发所述加热器对所述蒸发器进行加热;或者，用于在检测出所述接水盒中的冷凝水下降至警戒水位以下时，触发所述加热器停止对所述蒸发器加热。
上述方式提供的冷凝水处理装置，当冷凝水的蒸发速率小于冷凝水的产出速率时，通过加热器加热蒸发器，加速冷凝水的蒸发，避免冷凝水从接水盒中溢出。
在一种可行的实现方式中，所述接水盒、所述蒸发器、所述加热器与所述液位传感器为可拆卸结构，方便对冷凝水处理装置的维修与复用，降低成本。
在一种可行的实现方式中，蒸发器由多孔、材料制成，所述多孔材料表面涂覆吸水材料，通过将接水盒中的冷凝水沿着多孔材料表面往上吸，使冷凝水的蒸发面积呈几何倍数增大，加快蒸发速率。
在一种可行的实现方式中，上述的冷凝水处理装置还包括蒸发器固定架，所述蒸发器通过所述蒸发器固定架固定在所述接水盒上，方便蒸发器的安装与拆卸。
在一种可行的实现方式中，所述蒸发器，还用于将滴落在所述蒸发器上的冷凝水扩散至所述蒸发器的表面。

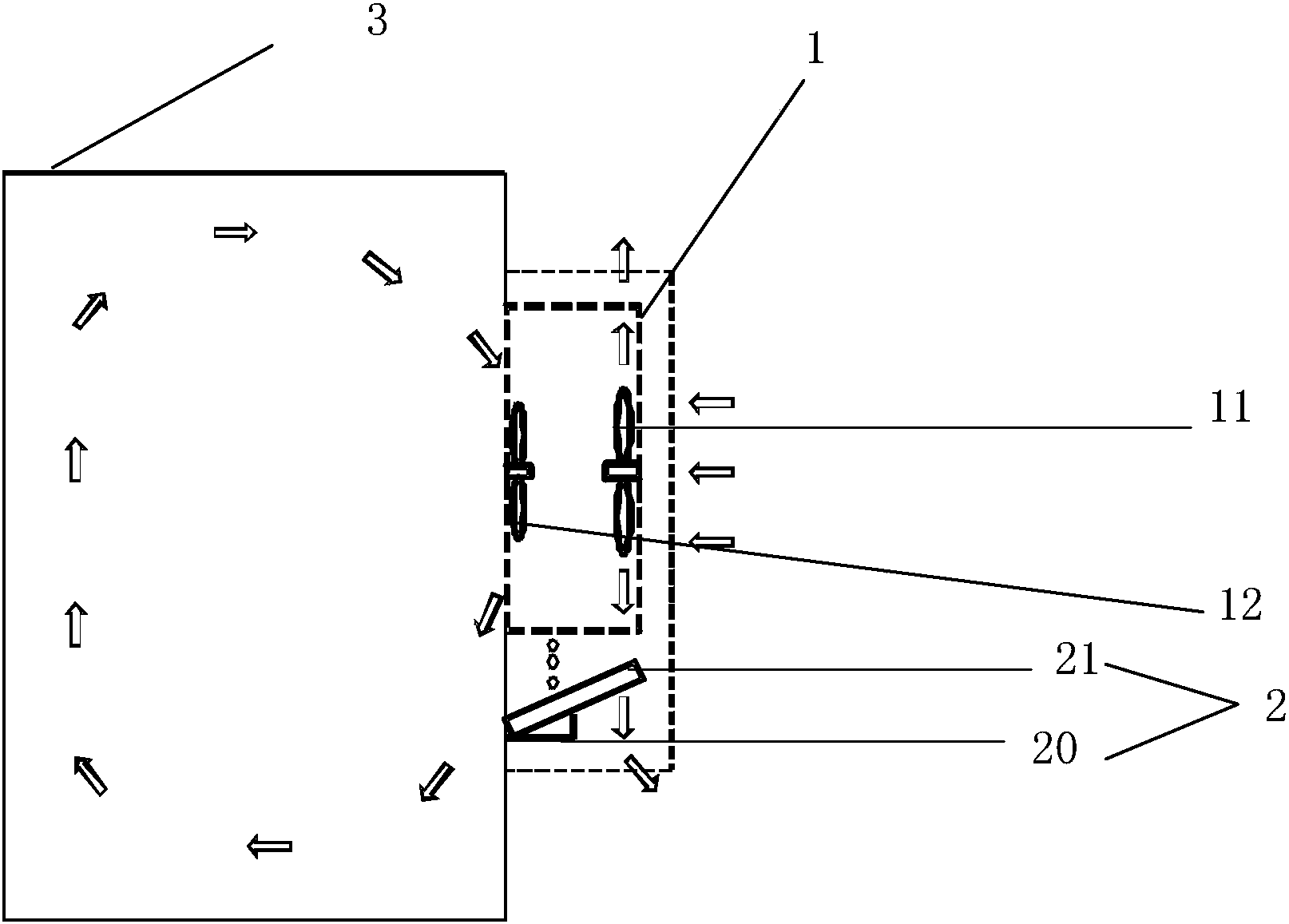

第二方面，本发明实施例提供一种无冷凝水空调系统，包括如上第一方面或第一方面的任一种可能的方式实现的冷凝水处理装置以及空调和机柜。
本发明实施例提供的冷凝水处理装置及无冷凝水空调系统，冷凝水处理装置包括接水盒以及设置在接水盒上的蒸发器，接水盒用于存储空调产生的冷凝水，蒸发器用于将接水盒中的冷凝水上吸至蒸发器的表面，以使冷凝水在空调未运行时自然蒸发或使得冷凝水在空调运行过程中通过空调蒸发，实现空调无冷凝水排放，无需安装排水管道，减少工程施工的难度，冷凝水蒸发过程中，并未增加额外的能耗，能耗低。
