申请日2016.10.11
公开(公告)日2017.10.24
IPC分类号C02F1/00; C02F1/52
摘要
本实用新型公开了一种日常生活污水处理设备，包括过滤室、进水管、凹形管桶、进水口、导流帽、流通孔、帽盖、连接管、絮凝室;絮凝室内设有转轴，转轴的上设有混合桶，转轴上安装有搅拌桨，搅拌桨包括固定套筒、挡环、搅拌杆、挡块、复位弹簧，转轴的下部对称设有两个铰链，铰链上活动铰接有转动杆，转动杆的另一端设有搅拌球，转动杆与转轴之间固定连接有弹簧。本实用新型通过合理的结构设置，实现对污水处理管道内的各种颗粒物的途中拦截，可以延长精细滤网的使用寿命，减少维护成本;而且絮凝剂与污水能够进行有效的混合，提高了污水的絮凝效果，适合推广使用。

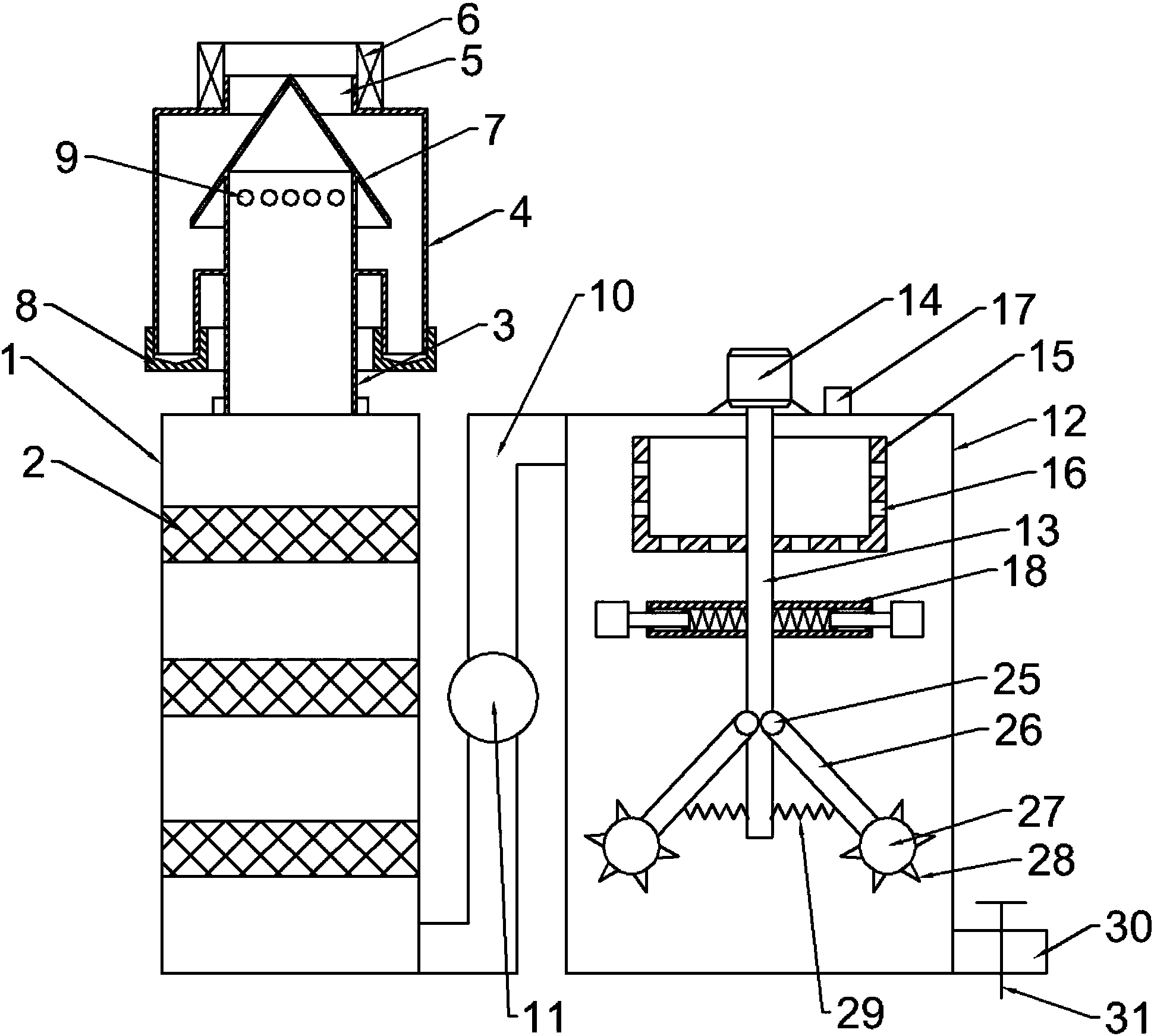

摘要附图
权利要求书
1.一种日常生活污水处理设备，包括过滤室，所述过滤室内安装有过滤网，过滤网设有三个，且三个过滤网由上到下孔径依次减小，其特征在于，所述过滤室的上端连接有进水管，进水管上端套设有凹形管桶，凹形管桶的上侧开设有进水口，进水口上设有连接件，连接件连接污水管道;所述进水管部分伸入至凹形管桶的凹形部，进水管伸入至凹形管桶内的部分的端部盖设有一导流帽，且进水管的侧壁上端上开设有流通孔;所述导流帽的外径自邻近进水管的方向逐渐增大;所述凹形管桶在位于出进水管两侧的端部分别以拆装方式固定有一帽盖;所述过滤室的下端一侧连接有连接管，连接管的另一端连接絮凝室;所述絮凝室内设有转轴，转轴的顶端与位于絮凝室上方的电机相连接，转轴的上部固定设有混合桶，混合桶上端开口，混合桶的侧壁以及底部均匀开设有通孔，所述转轴上位于混合桶的下方安装有搅拌桨，搅拌桨包括一端固定在转轴上的固定套筒，固定套筒内远离转轴的一端安装有挡环，固定套筒内插设有搅拌杆，搅拌杆位于固定套筒内的一端安装有挡块，固定套筒内部还设有复位弹簧，复位弹簧的一端固定在转轴上，另一端固定在搅拌杆上;所述转轴的下部对称设有两个铰链，铰链上活动铰接有转动杆，转动杆的另一端设有搅拌球，搅拌球上均匀布置有搅拌叶片，转动杆与转轴之间固定连接有弹簧;所述絮凝室的下端一侧开设有排液口。
2.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述导流帽的横截面设置为等腰三角形。
3.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述帽盖以螺纹方式与凹形管桶相连接，且导流帽的边沿设置在帽盖所在的位置处。
4.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述连接管上安装有增压泵。
5.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述絮凝室的上端开设有加药口，加药口位于混合桶上方。
6.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述挡环与挡块均为圆形结构，且挡块的外径大于挡环的内径。
7.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述搅拌杆设于固定套筒外的一端安装有桨叶。
8.根据权利要求1所述的日常生活污水处理设备，其特征在于，所述排液口上安装有控制阀。
说明书
一种日常生活污水处理设备
技术领域
本实用新型涉及水处理相关领域，具体是一种日常生活污水处理设备。
背景技术
我国是水资源短缺的国家，水资源的循环再利用是一项非常有发展前景的事业，水资源的循环再利用即是将污水及工业污水进行净化处理，使之达到再利用的目的，可节省大量的水资源。随着我国经济的高速发展，我国污水排放量逐年上升，其中包括生活污水、工业污水等，如果随意排放，将造成地下水体的污染，因此迫切需要一种快速高效的装置和方法，使这种废水达到污水综合排放标准的要求。
传统的污水处理过程中(尤其是前期预处理和最终深度处理时)，反应时间长，药物扩散、渗透、混合不均匀，并且很多设施功能单一，造成了对污水的处理效果变差，难以满足目前的污水处理。而且污水运送过程中，污水中的颗粒物往往很多，在进入过滤室的时候往往会使得过滤网很容易因为过压而损坏。
实用新型内容
本实用新型的目的在于提供一种日常生活污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种日常生活污水处理设备，包括过滤室，所述过滤室内安装有过滤网，过滤网设有三个，且三个过滤网由上到下孔径依次减小，所述过滤室的上端连接有进水管，进水管上端套设有凹形管桶，凹形管桶的上侧开设有进水口，进水口上设有连接件，连接件连接污水管道;所述进水管部分伸入至凹形管桶的凹形部，进水管伸入至凹形管桶内的部分的端部盖设有一导流帽，且进水管的侧壁上端上开设有流通孔;所述导流帽的外径自邻近进水管的方向逐渐增大;所述凹形管桶在位于出进水管两侧的端部分别以拆装方式固定有一帽盖;所述过滤室的下端一侧连接有连接管，连接管的另一端连接絮凝室;所述絮凝室内设有转轴，转轴的顶端与位于絮凝室上方的电机相连接，转轴的上部固定设有混合桶，混合桶上端开口，混合桶的侧壁以及底部均匀开设有通孔，所述转轴上位于混合桶的下方安装有搅拌桨，搅拌桨包括一端固定在转轴上的固定套筒，固定套筒内远离转轴的一端安装有挡环，固定套筒内插设有搅拌杆，搅拌杆位于固定套筒内的一端安装有挡块，固定套筒内部还设有复位弹簧，复位弹簧的一端固定在转轴上，另一端固定在搅拌杆上;所述转轴的下部对称设有两个铰链，铰链上活动铰接有转动杆，转动杆的另一端设有搅拌球，搅拌球上均匀布置有搅拌叶片，转动杆与转轴之间固定连接有弹簧;所述絮凝室的下端一侧开设有排液口。
作为本实用新型进一步的方案：所述导流帽的横截面设置为等腰三角形。
作为本实用新型再进一步的方案：所述帽盖以螺纹方式与凹形管桶相连接，且导流帽的边沿设置在帽盖所在的位置处。
作为本实用新型再进一步的方案：所述连接管上安装有增压泵。
作为本实用新型再进一步的方案：所述絮凝室的上端开设有加药口，加药口位于混合桶上方。
作为本实用新型再进一步的方案：所述挡环与挡块均为圆形结构，且挡块的外径大于挡环的内径。
作为本实用新型再进一步的方案：所述搅拌杆设于固定套筒外的一端安装有桨叶。
作为本实用新型再进一步的方案：所述排液口上安装有控制阀。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，使用方便，通过合理的结构设置，实现对污水处理管道内的各种颗粒物的途中拦截，亦即实现了充分过滤的作用，以防止颗粒物与污水处理管道内的精细滤网相接触而造成精细滤网的堵塞，这样就可以延长精细滤网的使用寿命，减少维护成本;而且絮凝剂与污水能够进行有效的混合，提高了污水的絮凝效果，适合推广使用。
