申请日2016.11.21
公开(公告)日2017.06.06
IPC分类号E03F5/06; E03F5/04; F03B13/00
摘要
本实用新型公开了一种垃圾处理与废水再利用的井盖装置，包括：井盖，所述井盖上设有若干个通孔，所述井盖下端固定有主流水管，所述主流水管远离井盖的一端设有Y型焊接三通，所述Y型焊接三通的另两端分别连接支管A、支管B;所述支管A直通检污井，所述支管B与Y型焊接三通的连接口设有过滤网;发电机，所述发电机通过固定架固定在下水井的侧壁上，所述发电机的转头上设有联轴器。本实用新型通过过滤网在Y型焊接三通内的作用，组成了简单的分离装置，可将树叶等城市垃圾与水分离，水轮浆在水流冲击时转动，将水流的动能转换为电能，实现了水资源的二次利用，避免了城市垃圾腐烂影响环境，同时节约了资源。
权利要求书
1.一种垃圾处理与废水再利用的井盖装置，其特征在于，包括：
井盖，所述井盖上设有若干个通孔，所述井盖下端固定有主流水管，所述主流水管远离井盖的一端设有Y型焊接三通，所述Y型焊接三通的另两端分别连接支管A、支管B;所述支管A直通检污井，所述支管B与Y型焊接三通的连接口设有过滤网;
发电机，所述发电机通过固定架固定在下水井的侧壁上，所述发电机的转头上设有联轴器，所述联轴器远离发电机的一端设有转动轴，所述转动轴穿过支管B的侧壁，所述转动轴在支管B的内部固定有水轮浆，所述转动轴远离联轴器的一端设有轴承，所述轴承固定在支管B远离联轴器的侧壁上。
2.根据权利要求1所述的一种垃圾处理与废水再利用的井盖装置，其特征在于：所述主流水管为漏斗状，且主流水管自上而下的管壁直径不断减小。
3.根据权利要求1所述的一种垃圾处理与废水再利用的井盖装置，其特征在于：所述过滤网采用铁质材料制成，所述过滤网靠近支管B的一侧设有阻水件。
4.根据权利要求1所述的一种垃圾处理与废水再利用的井盖装置，其特征在于：所述转动轴与支管B管壁的连接处均设有密封垫。
5.根据权利要求1所述的一种垃圾处理与废水再利用的井盖装置，其特征在于：所述支管B与Y型焊接三通之间设有转换接头。
6.根据权利要求1所述的一种垃圾处理与废水再利用的井盖装置，其特征在于：所述发电机外壁涂有一层防水胶。
说明书
一种垃圾处理与废水再利用的井盖装置
技术领域
本实用新型涉及井盖装置技术领域，尤其涉及一种垃圾处理与废水再利用的井盖装置。
背景技术
随着科技的进步与人们生活的改善，城市垃圾的产量不断增加，城市下水道的问题越来越严重，使人们对城市下水道的需求也越来越大。城市垃圾主要包括生活垃圾以及道路两旁的大树的落叶等，在一定程度上都会使下水道堵塞，积水无法通过井盖下水口排走甚至浸没路面;除此之外，很多小饭店将剩菜剩饭、泔水等倒入下水道，使下水道内垃圾积累，污染水资源。
现在我们所使用的井盖，下水口呈长方形，且口径较大，如果路面上的垃圾没有被环卫工人清理干净，就会随着雨水或其他的水进入到下水道中，使得下水道内异物繁多且不易清理;久而久之异物腐败，水遭到污染并且散发恶臭影响城市人民的生活以及城市整体环境;通过对井盖的研究，发现现有的井盖缺点如下：1.无法“筛选”水流，2.垃圾腐败后无法处理，3.无法充分利用废水，4.城市垃圾导致下水道堵塞，对城市雨水的排除造成影响。5.排除的污水对江河造成一定程度的污染。
经检索，申请号：201420414692.X;公开号：203960991U;发明名称：雨水收集发电装置;公开了一种雨水收集发电装置，包括带有通孔的井盖和下水井，井盖卡在下水井内壁的突沿上，供水系统分为两部分，每逢夏季雨水较多时期可通过蓄水装置和流水腔将雨水合理利用，雨水撞击水轮机进行发电，电能可供用作城市亮化，有效利用自然资源;但是并治理不了下水道堵塞这些问题，所以在城市下水道内使用时，存在明显的缺陷。
实用新型内容
本实用新型旨在至少在一定程度上解决相关技术中的技术问题之一。为此，本实用新型的一个目的在于提出一种垃圾处理与废水再利用的井盖装置，实现了水资源的二次利用，避免了城市垃圾腐烂影响环境，同时节约了资源。

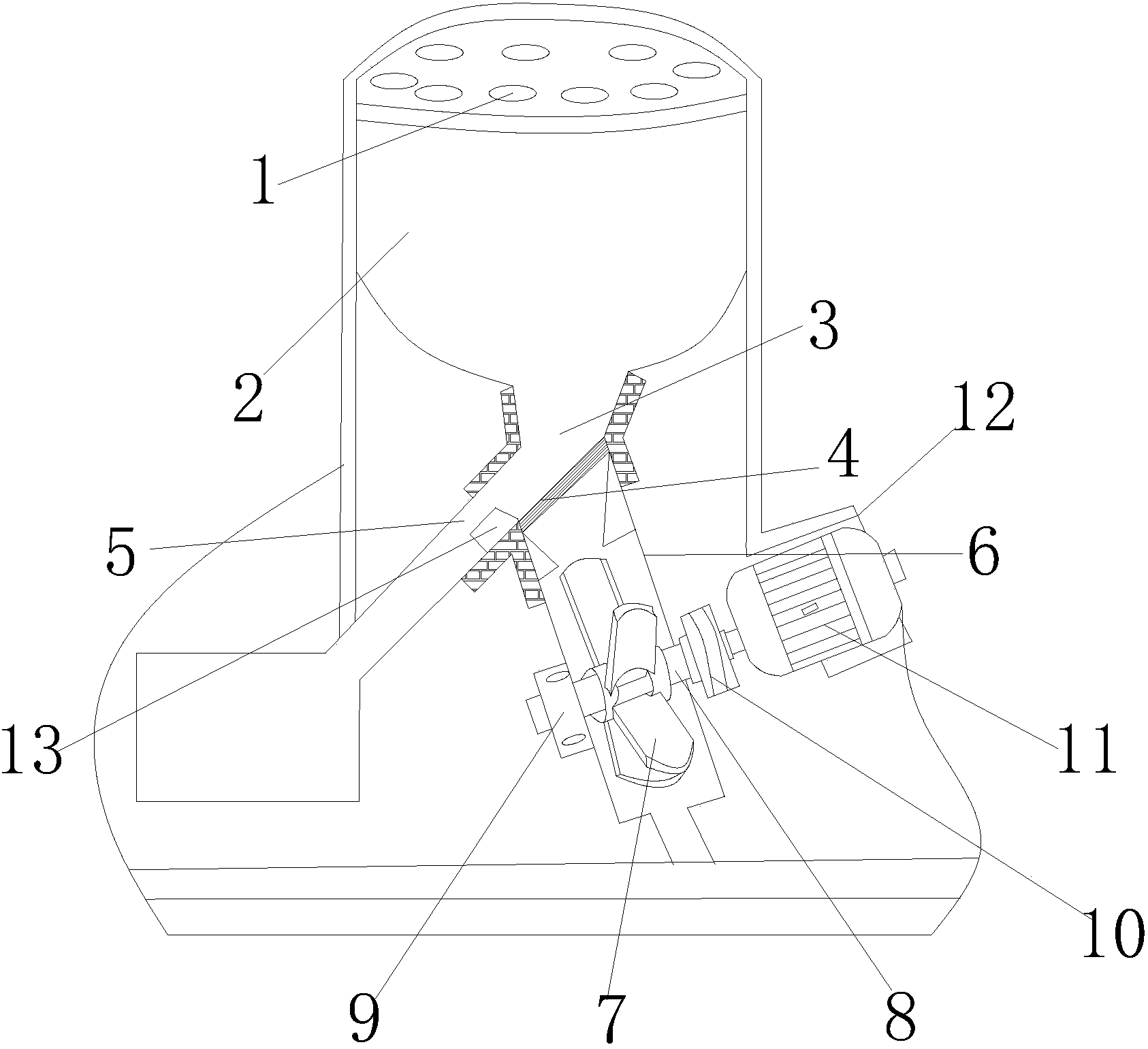

根据本实用新型实施例的一种垃圾处理与废水再利用的井盖装置，包括：井盖，所述井盖上设有若干个通孔，所述井盖下端固定有主流水管，所述主流水管远离井盖的一端设有Y型焊接三通，所述Y型焊接三通的另两端分别连接支管A、支管B;所述支管A直通检污井，所述支管B与Y型焊接三通的连接口设有过滤网;发电机，所述发电机通过固定架固定在下水井的侧壁上，所述发电机的转头上设有联轴器，所述联轴器远离发电机的一端设有转动轴，所述转动轴穿过支管B的侧壁，所述转动轴在支管B的内部固定有水轮浆，所述转动轴远离联轴器的一端设有轴承，所述轴承固定在支管B远离联轴器的侧壁上。
在本实用新型的一些实施例中，所述主流水管为漏斗状，且主流水管自上而下的管壁直径不断减小。
在本实用新型的另一些实施例中，所述过滤网采用铁质材料制成，所述过滤网靠近支管B的一侧设有阻水件。
在本实用新型的另一些实施例中，所述转动轴与支管B管壁的连接处均设有密封垫。
在本实用新型的另一些实施例中，所述支管B与Y型焊接三通之间设有转换接头。
在本实用新型的另一些实施例中，所述发电机外壁涂有一层防水胶。
本实用新型中的有益效果是：雨水从井盖上的通孔流入主流水管，主流水管为漏斗状，在重力的作用下，水流流出时的动能增大，获得动能的水流撞击在过滤网上，利用物体的反冲力，使较大的垃圾如枯叶等挡在过滤网外而进入支管A，从而实现水的简单处理，减小了下水井道堵塞的可能性，同时也避免因枯叶等垃圾腐蚀造成的恶臭飘向人行道，影响城市形象，阻水件阻挡溢出来的水流入支管A，绝大部分水流向支管B，支管B内设有水轮浆，水的冲力带动水轮浆转动，水轮浆带动转动轴、联轴器、发电机转头共同转动，引起发电机内的磁感应强度变化，产生电流，将产生的电流通过导线接至路旁警示灯柱电路中，以供其电能消耗之用，这样就达到了水资源的二次利用，并且期间的能量转换并未对下水道水产生污染，水仍然可以经污水处理厂正常处理;本实用新型通过过滤网在Y型焊接三通内的作用，组成了简单的分离装置，可将树叶等城市垃圾与水分离，水轮浆在水流冲击时转动，将水流的动能转换为电能，实现了水资源的二次利用，避免了城市垃圾腐烂影响环境，同时节约了资源。
