申请日2016.10.11
公开(公告)日2017.01.25
IPC分类号C02F9/04
摘要
本发明公开了一种带有挤压吸附功能的污水治理装置，包括矩形底座,所述矩形底座上表面设有矩形使用箱体，所述矩形使用箱体内上表面设有挤压吸附机构，所述矩形使用箱体内且位于挤压吸附机构下方设有污水传送机构，所述矩形底座下表面设有移动机构，所述矩形使用箱体上表面且位于挤压吸附机构左侧设有药品进入机构，所述矩形使用箱体侧表面上且与污水传送机构相对应设有拦截机构，所述矩形使用箱体上表面设有控制器。本发明的有益效果是，结构简单，实用性强。

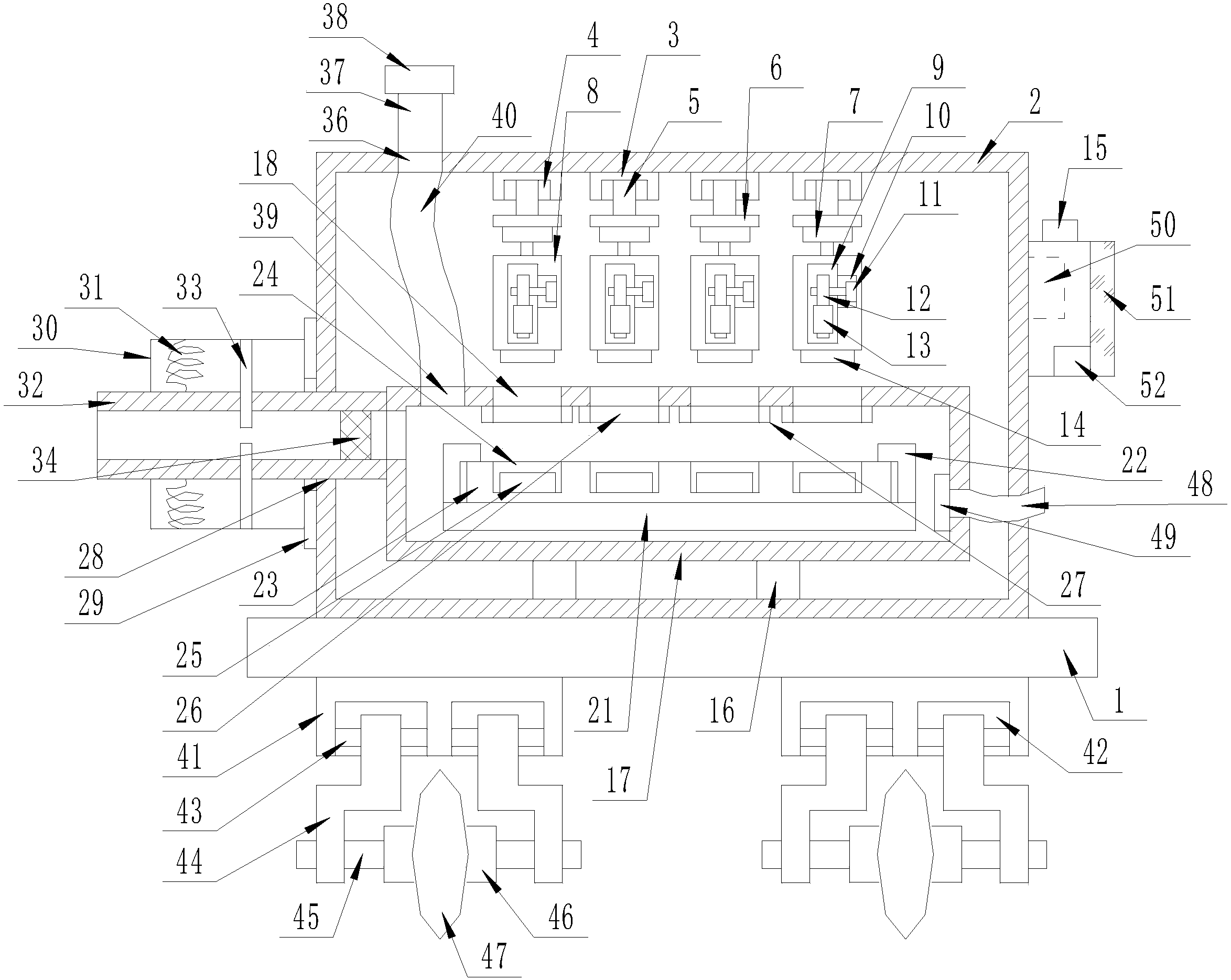

摘要附图
权利要求书
1.一种带有挤压吸附功能的污水治理装置，包括矩形底座(1),其特征在于，所述矩形底座(1)上表面设有矩形使用箱体(2)，所述矩形使用箱体(2)内上表面设有挤压吸附机构，所述矩形使用箱体(2)内且位于挤压吸附机构下方设有污水传送机构，所述矩形底座(1)下表面设有移动机构，所述矩形使用箱体(2)上表面且位于挤压吸附机构左侧设有药品进入机构，所述矩形使用箱体(2)侧表面上且与污水传送机构相对应设有拦截机构，所述挤压吸附机构由设置在矩形使用箱体(2)内上表面的多个圆形基座(3)、开在每个圆形基座(3)下表面的二号圆形凹槽(4)、嵌装在每个二号圆形凹槽(4)内的电控推动杆(5)、固定连接在每个电控推动杆(5)下端面上的圆形固定板(6)、固定连接在每个圆形固定板(6)下表面且旋转端向下的一号微型旋转电机(7)、套装在每个一号微型旋转电机(7)旋转端上的固定圆筒(8)、开在每个固定圆筒(8)侧表面上的多个一号竖直半圆形凹槽(9)、开在每个一号竖直半圆形凹槽(9)侧表面上一端的三号圆形凹槽(10)、嵌装在每个三号圆形凹槽(10)内且旋转端为水平的二号微型旋转电机(11)、套装在每个二号微型旋转电机(11)旋转端上且与一号竖直半圆形凹槽(9)相匹配的摆动杆(12)、套装在每个摆动杆(12)上的吸附棒(13)、设置在每个固定圆筒(8)下表面的挤压片(14)共同构成的，所述矩形使用箱体(2)上表面设有控制器(15)，所述控制器(15)的输出端通过导线分别与电控推动杆(5)、一号微型旋转电机(7)和二号微型旋转电机(11)电性连接。
2.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述污水传送机构由设置在矩形使用箱体(2)内下表面的一组支撑架D(16)、固定连接在一组支撑架D(16)上表面且与矩形使用箱体(2)相匹配的矩形空心传送盒(17)、开在矩形空心传送盒(17)上表面的多个一号圆形通孔(18)、开在矩形空心传送盒(17)下端侧表面上的一号条形开口(19)、固定连接在矩形空心传送盒(17)内且与一号条形开口(19)相对表面上的一组拉伸弹簧(20)、固定连接在一组拉伸弹簧(20)一端面上且与一号条形开口(19)相匹配的推拉板(21)、铰链连接在推拉板(21)上表面两端的两组折形压框(22)、设置在推拉板(21)上且与两组折形压框(22)相匹配的承载板(23)、开在承载板(23)上表面且与多个一号圆形通孔(18)相匹配的多个一号圆形凹槽(24)、嵌装在每个一号圆形凹槽(24)内的吸附包(25)、嵌装在每个一号圆形通孔(18)内的电磁挡门A(26)、设置在每个电磁挡门A(26)边缘处的密封圈(27)共同构成的，所述控制器(15)的输出端通过导线与电磁挡门A(26)电性连接。
3.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述拦截机构由开在矩形使用箱体(2)侧表面上的二号圆形通孔(28)、设置在二号圆形通孔(28)一侧矩形使用箱体(2)表面上的两组弧形垫片(29)、固定连接在两组弧形垫片(29)前表面且与二号圆形通孔(28)相匹配的圆形传送筒(30)、设置在圆形传送筒(30)内侧表面上的多个压缩弹簧(31)、嵌装在二号圆形通孔(28)内且与多个压缩弹簧(31)相搭接的传送管(32)、固定连接在圆形传送筒(30)内侧表面上且穿过传送管(32)的两组支撑杆(33)、嵌装在传送管(32)内且位于两组支撑杆(33)右侧的筛网A(34)、铰链连接在每个支撑杆(33)上的一组转动折形架(35)共同构成的。
4.根据权利要求1和2所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述药品进入机构由开在矩形使用箱体(2)上表面的一号进药口(36)、嵌装在一号进药口(36)内的进药管道(37)、固定连接在进药管道(37)上端面上的固定圆环(38)、开在矩形空心传送盒(17)上表面且与一号进药口(36)相匹配的二号进药口(39)、设置在一号进药口(36)和二号进药口(39)之间的导管H(40)共同构成的。
5.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述移动机构由设置在矩形底座(1)下表面的两组圆形垫片(41)、开在每个圆形垫片(41)下表面的一组一号矩形凹槽(42)、设置在每个一号矩形凹槽(42)内的水平圆轴(43)、套装在每个水平圆轴(43)上的倾斜支撑杆(44)、贯穿每组倾斜支撑杆(44)的转动圆轴(45)、套装在每个转动圆轴(45)上的转动轴承(46)、套装在每个转动轴承(46)上的滚动轮(47)共同构成的。
6.根据权利要求1和2所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述多个圆形基座(3)和多个一号圆形通孔(18)的数量均为8-12个，所述多个固定圆筒(8)与多个一号圆形凹槽(24)相搭接，所述矩形空心传送盒(17)侧表面上设有与外部连接的排放管(48)，所述排放管(48)内嵌装有电磁挡门B(49)。
7.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述多个一号竖直半圆形凹槽(9)的数量为3-5个。
8.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述控制器(15)为MAM-200C的控制器。
9.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述控制器(15)内设有PLC控制系统(50)。
10.根据权利要求1所述的一种带有挤压吸附功能的污水治理装置，其特征在于，所述控制器(15)上设有电容触摸屏(51)和市电接口(52)，所述控制器(15)的输出端通过导线与电容触摸屏(51)电性连接，所述控制器(15)的输入端通过导线与市电接口(52)电性连接。
说明书
一种带有挤压吸附功能的污水治理装置
技术领域
本发明涉及污水治理领域，特别是一种带有挤压吸附功能的污水治理装置。
背景技术
随着社会的不断文明和发展，在使用自然资源的时候，同时也应该进行很好的维护，但是有一些的厂子还是将有污染的水源随便乱放，这些污水中，难免会加持着一些大面积的垃圾，有的垃圾还不可降解，这样特别影响水源的安全，而且污水中会有大量的悬浮粒子，简单的拦截吸附也不能达到效果，同时也会向水中参合一些杀菌的药末，如果不搅拌均匀也效果不大，因此为了解决这几种问题，设计一种带有上下挤压进行物理吸附悬浮颗粒，同时能够更好搅拌的装置是很有必要的。
发明内容
本发明的目的是为了解决上述问题，设计了一种带有挤压吸附功能的污水治理装置。
实现上述目的本发明的技术方案为，一种带有挤压吸附功能的污水治理装置，包括矩形底座,所述矩形底座上表面设有矩形使用箱体，所述矩形使用箱体内上表面设有挤压吸附机构，所述矩形使用箱体内且位于挤压吸附机构下方设有污水传送机构，所述矩形底座下表面设有移动机构，所述矩形使用箱体上表面且位于挤压吸附机构左侧设有药品进入机构，所述矩形使用箱体侧表面上且与污水传送机构相对应设有拦截机构，所述挤压吸附机构由设置在矩形使用箱体内上表面的多个圆形基座、开在每个圆形基座下表面的二号圆形凹槽、嵌装在每个二号圆形凹槽内的电控推动杆、固定连接在每个电控推动杆下端面上的圆形固定板、固定连接在每个圆形固定板下表面且旋转端向下的一号微型旋转电机、套装在每个一号微型旋转电机旋转端上的固定圆筒、开在每个固定圆筒侧表面上的多个一号竖直半圆形凹槽、开在每个一号竖直半圆形凹槽侧表面上一端的三号圆形凹槽、嵌装在每个三号圆形凹槽内且旋转端为水平的二号微型旋转电机、套装在每个二号微型旋转电机旋转端上且与一号竖直半圆形凹槽相匹配的摆动杆、套装在每个摆动杆上的吸附棒、设置在每个固定圆筒下表面的挤压片共同构成的，所述矩形使用箱体上表面设有控制器，所述控制器的输出端通过导线分别与电控推动杆、一号微型旋转电机和二号微型旋转电机电性连接。
所述污水传送机构由设置在矩形使用箱体内下表面的一组支撑架D、固定连接在一组支撑架D上表面且与矩形使用箱体相匹配的矩形空心传送盒、开在矩形空心传送盒上表面的多个一号圆形通孔、开在矩形空心传送盒下端侧表面上的一号条形开口、固定连接在矩形空心传送盒内且与一号条形开口相对表面上的一组拉伸弹簧、固定连接在一组拉伸弹簧一端面上且与一号条形开口相匹配的推拉板、铰链连接在推拉板上表面两端的两组折形压框、设置在推拉板上且与两组折形压框相匹配的承载板、开在承载板上表面且与多个一号圆形通孔相匹配的多个一号圆形凹槽、嵌装在每个一号圆形凹槽内的吸附包、嵌装在每个一号圆形通孔内的电磁挡门A、设置在每个电磁挡门A边缘处的密封圈共同构成的，所述控制器的输出端通过导线与电磁挡门A电性连接。
所述拦截机构由开在矩形使用箱体侧表面上的二号圆形通孔、设置在二号圆形通孔一侧矩形使用箱体表面上的两组弧形垫片、固定连接在两组弧形垫片前表面且与二号圆形通孔相匹配的圆形传送筒、设置在圆形传送筒内侧表面上的多个压缩弹簧、嵌装在二号圆形通孔内且与多个压缩弹簧相搭接的传送管、固定连接在圆形传送筒内侧表面上且穿过传送管的两组支撑杆、嵌装在传送管内且位于两组支撑杆右侧的筛网A、铰链连接在每个支撑杆上的一组转动折形架共同构成的。
所述药品进入机构由开在矩形使用箱体上表面的一号进药口、嵌装在一号进药口内的进药管道、固定连接在进药管道上端面上的固定圆环、开在矩形空心传送盒上表面且与一号进药口相匹配的二号进药口、设置在一号进药口和二号进药口之间的导管H共同构成的。
所述移动机构由设置在矩形底座下表面的两组圆形垫片、开在每个圆形垫片下表面的一组一号矩形凹槽、设置在每个一号矩形凹槽内的水平圆轴、套装在每个水平圆轴上的倾斜支撑杆、贯穿每组倾斜支撑杆的转动圆轴、套装在每个转动圆轴上的转动轴承、套装在每个转动轴承上的滚动轮共同构成的。
所述多个圆形基座和多个一号圆形通孔的数量均为-个，所述多个固定圆筒与多个一号圆形凹槽相搭接，所述矩形空心传送盒侧表面上设有与外部连接的排放管，所述排放管内嵌装有电磁挡门B。
所述多个一号竖直半圆形凹槽的数量为3-5个。
所述控制器为MAM-200C的控制器。
所述控制器内设有PLC控制系统。
所述控制器上设有电容触摸屏和市电接口，所述控制器的输出端通过导线与电容触摸屏电性连接，所述控制器的输入端通过导线与市电接口电性连接。
利用本发明的技术方案制作的一种带有挤压吸附功能的污水治理装置，一种结构比较简单，操作也比较的方便，能够有效的进行颗粒吸附，同时搅拌均匀，便于移动的装置。
