申请日2016.11.21
公开(公告)日2017.05.31
IPC分类号G01N1/10; G01N1/38
摘要
本发明涉及一种工业废水取样装置，尤其涉及一种环保型工业废水高效取样装置。本发明要解决的技术问题是提供一种取样纯、取样速度快、取样污染小的环保型工业废水高效取样装置。为了解决上述技术问题，本发明提供了这样一种环保型工业废水高效取样装置，包括有工作台、支杆、滑轨、滑块、第一连杆、第一齿轮、顶板、旋转电机、第一转杆、轴承座、第二齿轮、第二连杆等;废水箱底部设有出水口，废水箱顶部设有第一小孔，废水箱左侧设有滑轨，滑轨上设有滑块，滑块底部设有支杆。本发明达到了取样纯、取样速度快，取样污染小的效果，使用该新型可以快速地对工业废水进行取样，且在取样前工业废水得到充分混合，取样比较纯。
权利要求书

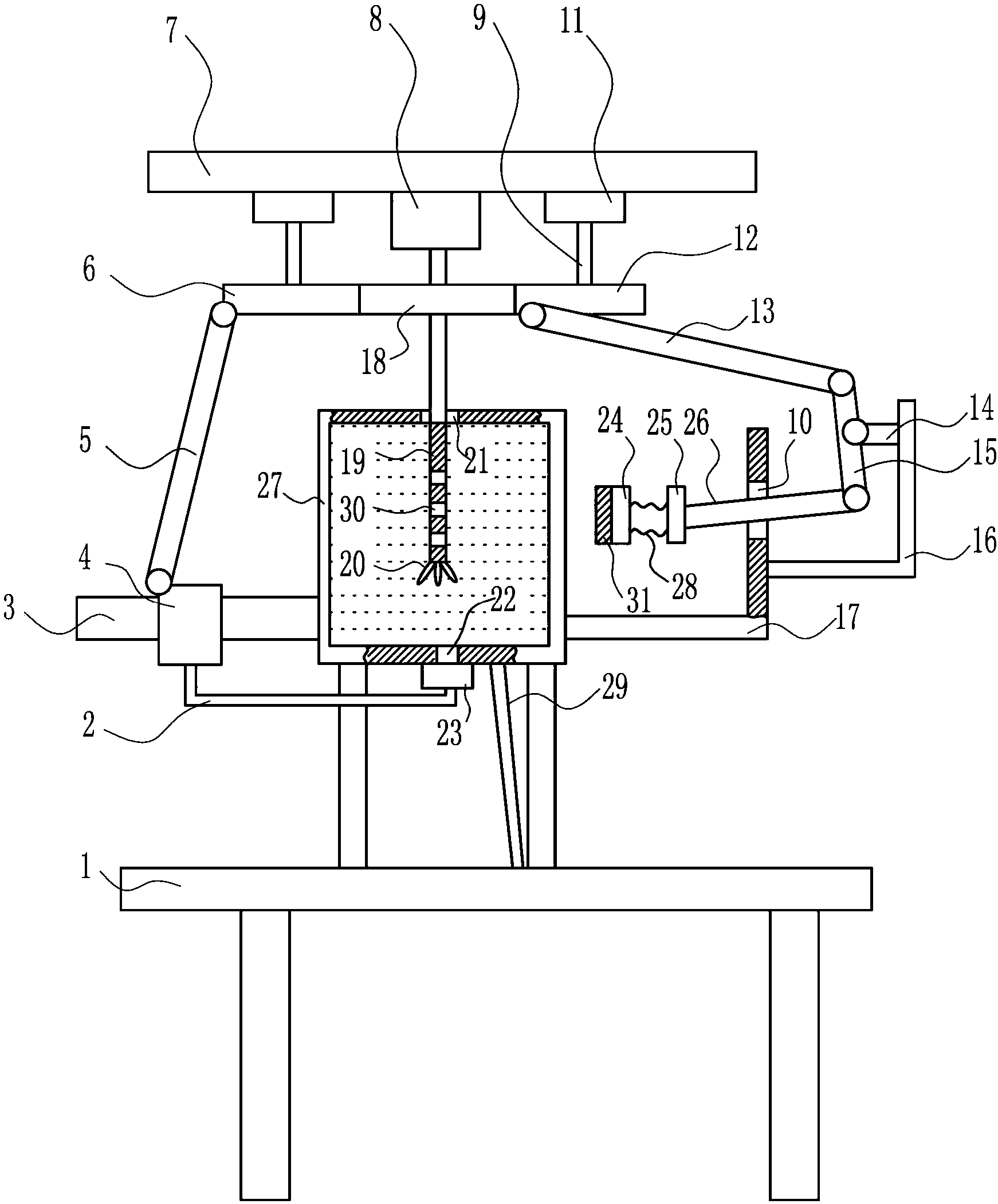

1.一种环保型工业废水高效取样装置，其特征在于，包括有工作台(1)、支杆(2)、滑轨(3)、滑块(4)、第一连杆(5)、第一齿轮(6)、顶板(7)、旋转电机(8)、第一转杆(9)、轴承座(11)、第二齿轮(12)、第二连杆(13)、固定杆(14)、第三连杆(15)、支架(16)、导向板(17)、第三齿轮(18)、第二转杆(19)、搅拌叶片(20)、塞子(23)、铁块(24)、固定板(25)、移动杆(26)、废水箱(27)和弹簧(28);工作台(1)顶部设有废水箱(27)，废水箱(27)底部设有出水口(22)，废水箱(27)顶部设有第一小孔(21)，废水箱(27)左侧设有滑轨(3)，滑轨(3)上设有滑块(4)，滑块(4)底部设有支杆(2)，支杆(2)末端设有塞子(23)，塞子(23)位于出水口(22)的正下方，塞子(23)与废水箱(27)底部接触，废水箱(27)右侧设有导向板(17)，导向板(17)上设有导向孔(10)，导向板(17)右侧设有支架(16)，支架(16)左侧设有固定杆(14)，固定杆(14)左侧转动式连接有第三连杆(15)，第三连杆(15)下端铰接连接有移动杆(26)，移动杆(26)穿过导向孔(10)，移动杆(26)左端设有固定板(25)，固定板(25)左侧上下两侧对称设有弹簧(28)，弹簧(28)的末端连接有铁块(24)，工作台(1)上方设有顶板(7)，顶板(7)底部左右两侧对称设有轴承座(11)，轴承座(11)上均设有第一转杆(9)，左侧第一转杆(9)底端设有第一齿轮(6)，第一齿轮(6)底部左侧与滑块(4)顶部之间转动式连接有第一连杆(5)，右侧第一转杆(9)底端设有第二齿轮(12)，第二齿轮(12)底部左侧与第三连杆(15)顶部之间转动式连接有第二连杆(13)，顶板(7)底部设有旋转电机(8)，旋转电机(8)位于左右两侧轴承座(11)之间，旋转电机(8)底部设有第二转杆(19)，第二转杆(19)穿过第一小孔(21)，第二转杆(19)上设有第三齿轮(18)，第三齿轮(18)分别与第一齿轮(6)和第二齿轮(12)啮合，第二转杆(19)底端设有搅拌叶片(20)，搅拌叶片(20)位于废水箱(27)内。
2.根据权利要求1所述的一种环保型工业废水高效取样装置，其特征在于，还包括有加强筋(29)，水箱底部与工作台(1)顶部之间设有加强筋(29)，加强筋(29)顶部与废水箱(27)底部为固定连接，加强筋(29)为倾斜设计，加强筋(29)形状为圆柱形，且直径为6厘米。
3.根据权利要求1所述的一种环保型工业废水高效取样装置，其特征在于，第二转杆(19)上均匀地设有第二小孔(30)，第二小孔(30)直径为1厘米，第二小孔(30)不穿透第二转杆(19)。
4.根据权利要求1所述的一种环保型工业废水高效取样装置，其特征在于，还包括有橡胶块(31)，铁块(24)左侧设有橡胶块(31)，橡胶块(31)与铁块(24)为可拆卸连接。
5.根据权利要求1所述的一种环保型工业废水高效取样装置，其特征在于，废水箱(27)材质为不锈钢。
6.根据权利要求1所述的一种环保型工业废水高效取样装置，其特征在于，轴承座(11)为推力轴承。
说明书
一种环保型工业废水高效取样装置
技术领域
本发明涉及一种工业废水取样装置，尤其涉及一种环保型工业废水高效取样装置。
背景技术
环保，全称环境保护，是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。其方法和手段有工程技术的、行政管理的，也有法律的、经济的、宣传教育的等。
环境保护又是指人类有意识地保护自然资源并使其得到合理的利用，防止自然环境受到污染和破坏;对受到污染和破坏的环境必须做好综合治理，以创造出适合于人类生活、工作的环境。环境保护是指人类为解决现实的或潜在的环境问题，协调人类与环境的关系，保障经济社会的持续发展而采取的各种行动的总称。
工业废水是指工业生产过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物。随着工业的迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。因此，对于保护环境来说，工业废水的处理比城市污水的处理更为重要。
现有的工业废水取样装置存在取样不纯、取样速度慢、取样污染大的缺点，因此亟需研发一种取样纯、取样速度快、取样污染小的环保型工业废水高效取样装置。
发明内容
(1)要解决的技术问题
本发明为了克服现有的工业废水取样装置存在取样不纯、取样速度慢、取样污染大的缺点，本发明要解决的技术问题是提供一种取样纯、取样速度快、取样污染小的环保型工业废水高效取样装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种环保型工业废水高效取样装置，包括有工作台、支杆、滑轨、滑块、第一连杆、第一齿轮、顶板、旋转电机、第一转杆、轴承座、第二齿轮、第二连杆、固定杆、第三连杆、支架、导向板、第三齿轮、第二转杆、搅拌叶片、塞子、铁块、固定板、移动杆、废水箱和弹簧;工作台顶部设有废水箱，废水箱底部设有出水口，废水箱顶部设有第一小孔，废水箱左侧设有滑轨，滑轨上设有滑块，滑块底部设有支杆，支杆末端设有塞子，塞子位于出水口的正下方，塞子与废水箱底部接触，废水箱右侧设有导向板，导向板上设有导向孔，导向板右侧设有支架，支架左侧设有固定杆，固定杆左侧转动式连接有第三连杆，第三连杆下端铰接连接有移动杆，移动杆穿过导向孔，移动杆左端设有固定板，固定板左侧上下两侧对称设有弹簧，弹簧的末端连接有铁块，工作台上方设有顶板，顶板底部左右两侧对称设有轴承座，轴承座上均设有第一转杆，左侧第一转杆底端设有第一齿轮，第一齿轮底部左侧与滑块顶部之间转动式连接有第一连杆，右侧第一转杆底端设有第二齿轮，第二齿轮底部左侧与第三连杆顶部之间转动式连接有第二连杆，顶板底部设有旋转电机，旋转电机位于左右两侧轴承座之间，旋转电机底部设有第二转杆，第二转杆穿过第一小孔，第二转杆上设有第三齿轮，第三齿轮分别与第一齿轮和第二齿轮啮合，第二转杆底端设有搅拌叶片，搅拌叶片位于废水箱内。
优选地，还包括有加强筋，水箱底部与工作台顶部之间设有加强筋，加强筋顶部与废水箱底部为固定连接，加强筋为倾斜设计，加强筋形状为圆柱形，且直径为6厘米。
优选地，第二转杆上均匀地设有第二小孔，第二小孔直径为1厘米，第二小孔不穿透第二转杆。
优选地，还包括有橡胶块，铁块左侧设有橡胶块，橡胶块与铁块为可拆卸连接。
优选地，废水箱材质为不锈钢。
优选地，轴承座为推力轴承。
工作原理：当要向工业废水取样时，将试管放置在出水口下方，向废水箱内加入适当的废水，打开旋转电机，使旋转电机顺时针转动，带动第二转杆顺时针转动，带动搅拌叶片顺时针转动，搅拌废水箱内的废水，使废水箱内的废水杂质混合，第二转杆转动的同时带动第三齿轮顺时针转动，因为第三齿轮分别与第一齿轮和第二齿轮啮合，第三齿轮顺时针转动带动第一齿轮和第二齿轮逆时针转动，第一齿轮通过第一连杆的作用带动滑块向右运动，带动塞子向右运动，离开出水口，废水从出水口流出，进入试管，第二齿轮逆时针转动通过第二连杆和第三连杆的作用带动移动杆向左移动，铁块在移动杆的带动下撞击废水箱，使废水箱里的废水杂质被搅拌均匀，当试管中的水有一定量后，此时第一齿轮通过第一连杆的作用带动滑块向左运动，带动塞子向左运动，盖紧出水口，第二齿轮逆时针转动通过第二连杆和第三连杆的作用带动移动杆向右移动，这时试管中的已有足够量的废水，最后关闭旋转电机。
因为还包括有加强筋，水箱底部与工作台顶部之间设有加强筋，加强筋顶部与废水箱底部为固定连接，加强筋为倾斜设计，加强筋形状为圆柱形，且直径约6厘米左右，加强筋能使水箱更稳定。
因为第二转杆上均匀地设有第二小孔，第二小孔直径为1厘米，第二小孔不穿透第二转杆，第二小孔可以减小第二转杆摆动时的阻力。
因为还包括有橡胶块，铁块左侧设有橡胶块，橡胶块与铁块为可拆卸连接，橡胶块可以防止铁块在撞击废水箱时对废水箱造成磨损。
因为废水箱材质为不锈钢，不易生锈，使用时间长。
因为轴承座为推力轴承，更便于安装与使用。
(3)有益效果
本发明达到了取样纯、取样速度快，取样污染小的效果，使用该新型可以快速地对工业废水进行取样，且在取样前工业废水得到充分混合，取样比较纯，能减少一些不必要的麻烦
