申请日2016.10.20
公开(公告)日2017.05.03
IPC分类号F17C13/00
摘要
本实用新型涉及一种污水自动排除的高压气瓶组，包括若干组高压气瓶及相应的管路，其特征在于所述每组高压气瓶设有进、出气管和排水管，所述的进、出气管和排水管均相互串联，所述的高压气瓶内设有压水管，该压水管的进口端设于高压气瓶的底部，压水管的出口端与所述的排水管相连通，所述的排水管的出口端设有一个控制阀。本技术方案使得污水的清理非常方便，只要打开控制阀，污水可以自动排出，且不需要改变气瓶的主体结构，使用和改造都非常简单。

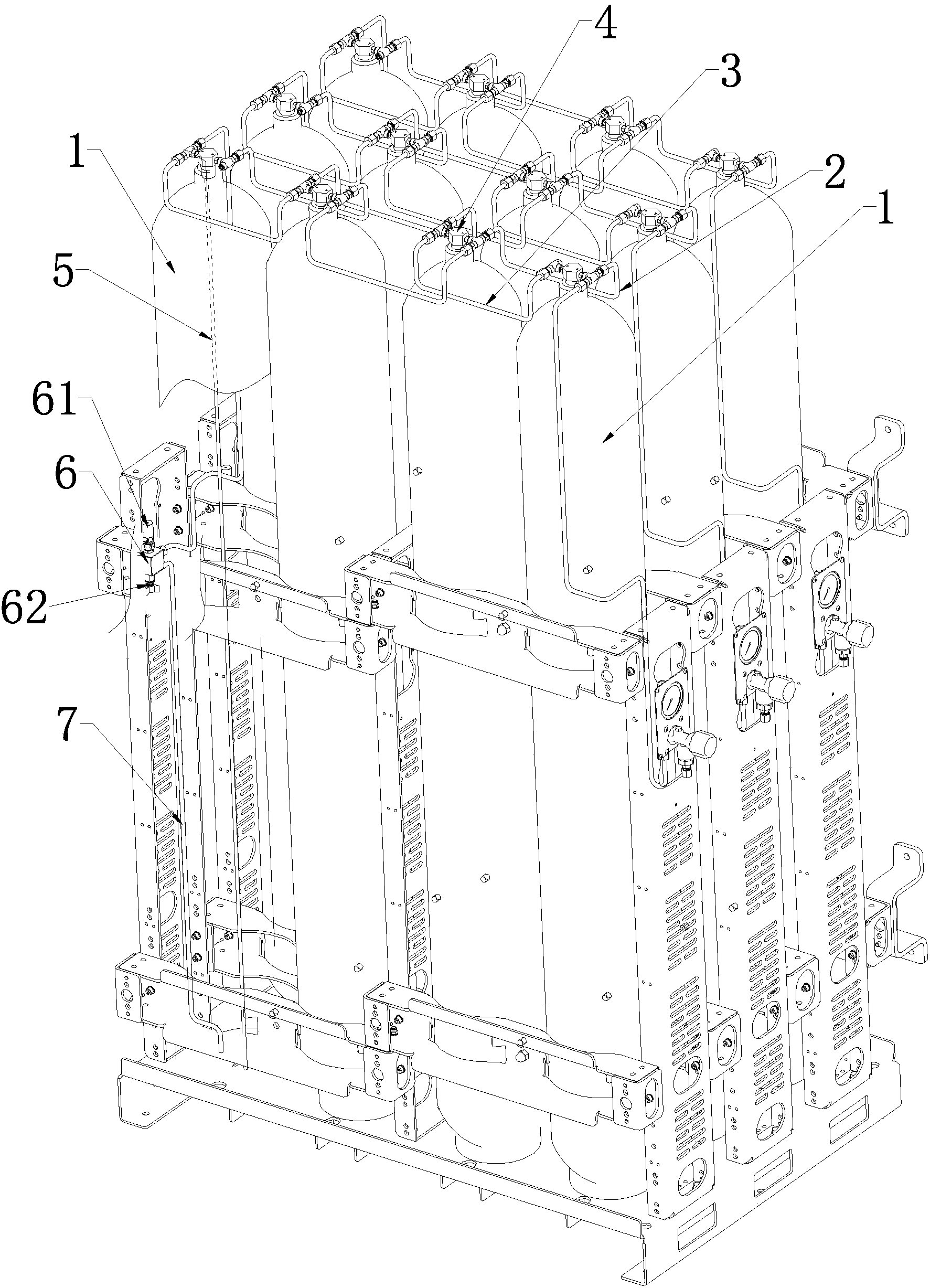

摘要附图
权利要求书
1.一种污水自动排除的高压气瓶组，包括若干组高压气瓶及相应的管路，其特征在于所述每组高压气瓶设有进、出气管和排水管，所述的进、出气管和排水管均相互串联，所述的高压气瓶内设有压水管，该压水管的进口端设于高压气瓶的底部，压水管的出口端与所述的排水管相连通，所述的排水管的出口端设有一个控制阀。
2.根据权利要求1所述的污水自动排除的高压气瓶组，其特征在于所述的控制阀为一个组合阀，该组合阀包括一个安全阀，一个排水阀，该排水阀为手动阀或电控阀。
3.根据权利要求2所述的污水自动排除的高压气瓶组，其特征在于所述的控制阀为电控阀时，电控阀的控制电路与一个控制单元相连，控制单元与一个设于高压气瓶底部的液位感应器相连。
4.根据权利要求2或3所述的污水自动排除的高压气瓶组，其特征在于所述的排水阀的，出口与一个污水出口管相连。
5.根据权利要求1或2或3所述的污水自动排除的高压气瓶组，其特征在于所述的高压气瓶顶部设有一个瓶顶三通，该瓶顶三通的一端与高压气瓶相连，另两端分别与所述的进、出气管和排水管相连，与排水管相连的一端的内侧与所述的压水管相连。
说明书
污水自动排除的高压气瓶组
技术领域
本实用新型涉及一种工业储气设备，尤其是涉及一种工业气瓶组。
背景技术
压缩气体一般都含有一定的水分，它被储存在气瓶中，随着使用过程中的不断释放，一部分水分就会留在气瓶中，日积月累，气瓶中的水越积越多，一方面会影响气瓶的内的气体的纯度，另一方面也会使得气瓶的真实容量降低，所以，气瓶在使用一断时间后就需要通过人工方式排水。现有的操作方法一般是通过将气瓶上部的出气口打开，人工倒出这些污水。操作非常麻烦，而且还不能做到及时排水。为了解决这一问题，人们也设计一种新气储气瓶，即在气瓶的底部设计一个排水阀，每过一定的时间，打开排水阀，进行排水，这种结构虽然达到了一定的方便性，但由于现有气瓶一般都没有特别设计排水阀，而且，增加一个排水阀，增加了其气密性要求，气瓶的成本也会提高不小，推广普及较为困难，同时，这种排水方式还是要通过人工方式，定时，或不定时的进行排水，不能做到即时排水，对气体的纯度和容量仍然有一定的影响。
发明内容
本实用新型主要是解决现有技术所存在的气瓶排水不及时，排水操作不方便，使得所储存的气体的纯度和容量有一定的影响的技术问题，提供一种结构简单、使用方便，能够及时，方便对气瓶内存留的污水进行排除的污水自动排除的高压气瓶组。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：一种污水自动排除的高压气瓶组，包括若干组高压气瓶及相应的管路，其特征在于所述每组高压气瓶设有进、出气管和排水管，所述的进、出气管和排水管均相互串联，所述的高压气瓶内设有压水管，该压水管的进口端设于高压气瓶的底部，压水管的出口端与所述的排水管相连通，所述的排水管的出口端设有一个控制阀。当需要排污水时，打开控制阀，污水满过压水管的进口端的气瓶内的污水在气压的作用下从下往上受压进入到排水管中，由于排水管与压水管的连接处的两个方向中的一个方向与控制阀相通，处于负压状态，污水就从该方法流出。因此，本技术方案使得污水的清理非常方便，只要打开控制阀，污水可以自动排出，且不需要改变气瓶的主体结构，使用和改造都非常简单。
作为优选，所述的控制阀为一个组合阀，该组合阀包括一个安全阀，一个排水阀，该排水为手动阀或电控阀。安全阀对气瓶系统起到一个保护作用，当气瓶内的压力高于安全值时，安全阀打开泄压。
作为优选，所述的排水阀为电控阀时，电控阀的控制电路与一个控制单元相连，控制单元与一个设于高压气瓶底部的液位感应器。该结构使得气瓶内的水位达到设定值时，液压感应器触发控制单元打开电控阀，实现排水，使得污水的排除更为方便、及时，达到完全自动排水的目的。
作为优选，所述的排水阀的，出口与一个污水出口管相连。该污水口管可以引到污水排到适当位置，或集污池中。
作为优选，所述的高压气瓶顶部设有一个瓶顶三通，该瓶顶三通的一端与高压气瓶相连，另两端分别与所述的进、出气管和排水管相连，与排水管相连的一端的内侧与所述的压水管相连。
本实用新型的带来的有益效果是，解决了现有技术所存在的气瓶排水不及时，排水操作不方便，使得所储存的气体的纯度和容量有一定的影响的技术问题，实现了一种结构简单、使用方便，能够及时，方便对气瓶内存留的污水进行排除的污水自动排除的高压气瓶组。
