申请日2016.10.12
公开(公告)日2017.04.12
IPC分类号F28D1/047; F24H1/00; F28F27/00
摘要
本实用新型涉及一种废水余热二次回收换热装置，包括控制箱、水箱、高温废热水管、新鲜水进水管、新鲜热水供水管、废水排水管、热交换管和水阀，所述控制箱控制所述水阀的开闭;还设置有分流温度计、回流装置和废水收集装置，所述分流温度计设置于所述废水排水管的末端上，所述回流装置和废水收集装置分别设置于所述分流温度计的另一端，所述回流装置的另一端连通于所述高温废热水管;该装置的管路传输直接快捷，热能损耗小，达到高效、快速利用废水余热的目的，同时通过设置所述回流装置实现废水余热的二次利用，提高废水热量的利用率，节能环保，市场前景可观。

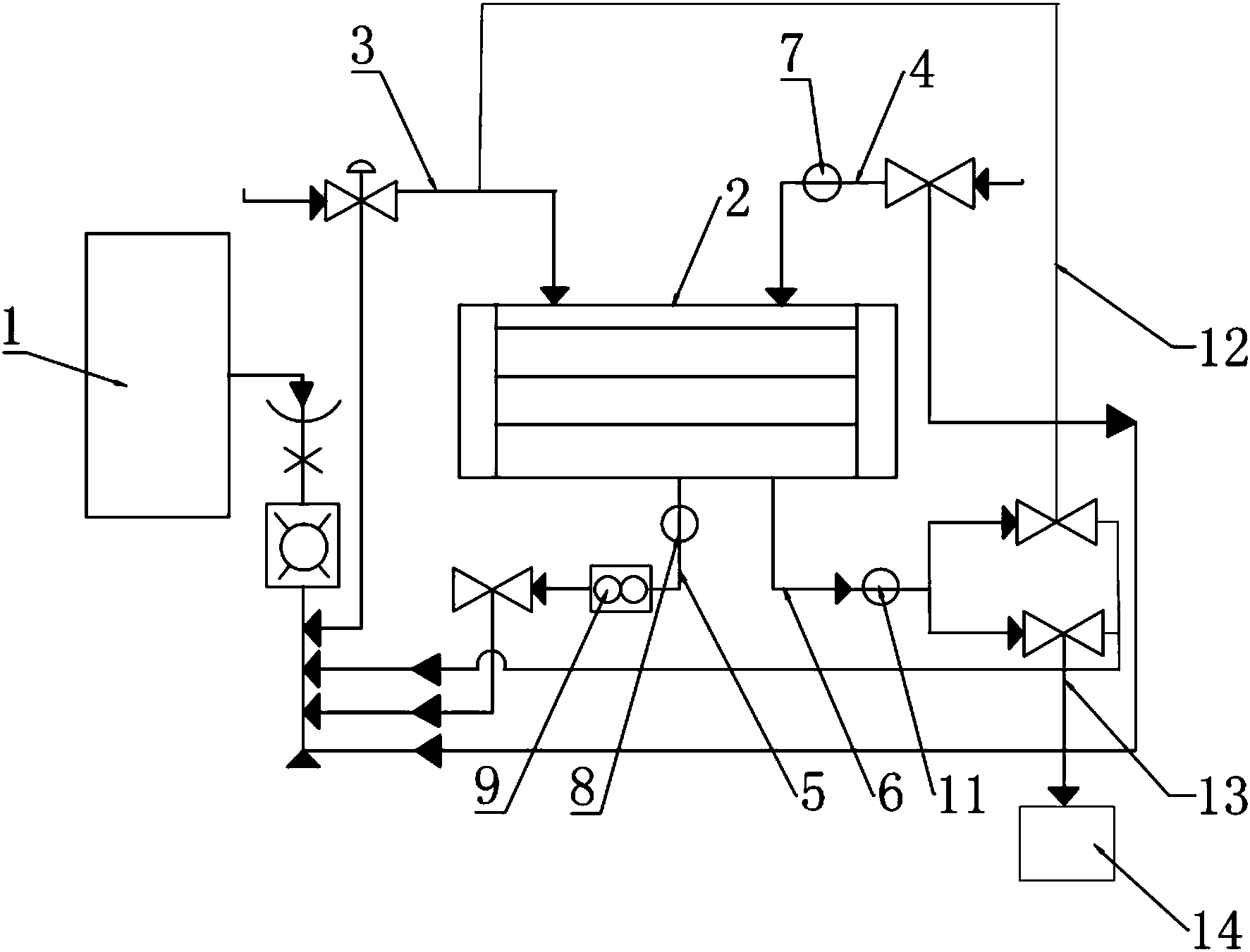

摘要附图
权利要求书
1.一种废水余热二次回收换热装置，其特征在于：包括控制箱、水箱、高温废热水管、新鲜水进水管、新鲜热水供水管、废水排水管、热交换管和水阀，所述热交换管设置于所述水箱内，所述高温废热水管和新鲜水进水管分别设置于所述水箱的顶部，所述新鲜热水供水管和废水排水管分别设置于所述水箱的底部，所述水阀分别设置于所述高温废热水管、新鲜水进水管、新鲜热水供水管和废水排水管上，所述控制箱控制所述水阀的开闭;
还设置有新鲜进水温度计、新鲜热水供水温度计和流量计，所述新鲜进水温度计设置于所述水箱与新鲜水进水管的水阀之间，所述新鲜热水供水温度计和流量计依次设置于所述水箱与新鲜热水供水管的水阀之间;
还设置有分流温度计、回流装置和废水收集装置，所述分流温度计设置于所述废水排水管的末端上，所述回流装置和废水收集装置分别设置于所述分流温度计的另一端，所述回流装置的另一端连通于所述高温废热水管。
2.根据权利要求1所述的废水余热二次回收换热装置，其特征在于：所述回流装置包括回流水管和回流水阀，所述回流水管的一端连通于所述高温废热水管，另一端连通于所述废水排水管;所述废水收集装置包括废水收集管、废水收集池和收集水阀，所述废水收集管的一端连通于所述废水收集池，另一端连通于所述废水排水管;所述回流水阀和收集水阀分别设置于所述回流水管与废水收集管上。
3.根据权利要求1所述的废水余热二次回收换热装置，其特征在于：所述热交换管迂回盘旋设置于水箱内。
4.根据权利要求1所述的废水余热二次回收换热装置，其特征在于：还设置有保温层，所述保温层包裹设置于所述水箱和回流水管的外侧。
5.根据权利要求1-4所述的废水余热二次回收换热装置，其特征在于：还设置有PLC控制模块，所述PLC控制模块电连接所述控制箱。
说明书
一种废水余热二次回收换热装置
技术领域
本实用新型涉及余热再利用的技术领域，具体涉及一种废水余热二次回收换热装置。
背景技术
目前的印染行业中诸多设备都需要用到较高温的水，如溢流机、高温高压筒子染色机、绳状染色机、高温高压横开门卷染机、毛纺煮呢机、洗呢机或煮纱锅等，但以往该些设备用到的较高温的水均是通过水在加热器加热后使用，该些水经过用水设备后直接排走，造成了巨大的热能源浪费。
然而后整理车间的退浆机、丝光机和水洗机，在生产时要用蒸汽将水加热到80℃左右，连续生产采用溢流形式，一边进新鲜水，一边排高温废水，消耗大量是水和蒸汽。为了节省蒸汽利用余热，传统做法是通过废水池将废水集中收集，然后经换热器换热新鲜水再供热车间使用，这样做存在传输管路长，热能损耗大的不足。因此，如何设计一种能大大提高余热的利用率和工作效率的废水余热二次回收换热装置是纺织行业等技术领域关注的热点问题。
实用新型内容
本实用新型的目的在于针对现有技术中的不足之处，提供一种废水余热二次回收换热装置。
为达此目的，本实用新型采用以下技术方案：
一种废水余热二次回收换热装置，包括控制箱、水箱、高温废热水管、新鲜水进水管、新鲜热水供水管、废水排水管、热交换管和水阀，所述热交换管设置于所述水箱内，所述高温废热水管和新鲜水进水管分别设置于所述水箱的顶部，所述新鲜热水供水管和废水排水管分别设置于所述水箱的底部，所述水阀分别设置于所述高温废热水管、新鲜水进水管、新鲜热水供水管和废水排水管上，所述控制箱控制所述水阀的开闭;
还设置有新鲜进水温度计、新鲜热水供水温度计和流量计，所述新鲜进水温度计设置于所述水箱与新鲜水进水管的水阀之间，所述新鲜热水供水温度计和流量计依次设置于所述水箱与新鲜热水供水管的水阀之间;
还设置有分流温度计、回流装置和废水收集装置，所述分流温度计设置于所述废水排水管的末端上，所述回流装置和废水收集装置分别设置于所述分流温度计的另一端，所述回流装置的另一端连通于所述高温废热水管。
更进一步地，所述回流装置包括回流水管和回流水阀，所述回流水管的一端连通于所述高温废热水管，另一端连通于所述废水排水管;所述废水收集装置包括废水收集管、废水收集池和收集水阀，所述废水收集管的一端连通于所述废水收集池，另一端连通于所述废水排水管;所述回流水阀和收集水阀分别设置于所述回流水管与废水收集管上。
更进一步地，所述热交换管迂回盘旋设置于水箱内。
更进一步地，还设置有保温层，所述保温层包裹设置于所述水箱和回流水管的外侧。
更进一步地，还设置有PLC控制模块，所述PLC控制模块电连接所述控制箱。
本实用新型的有益效果：1.本实用新型整理机产生的废水通过所述高温废热水管输送到所述水箱中热交换管，同时新鲜水通入水箱，高温废水在所述热交换管内迂回流动，经过换热温度升高后的新鲜水经过所述新鲜热水供水管接入整理机的供水系统直接使用，这样可以节约大量的资源及能源费用，对于节能减排降耗有很大的意义;2.该装置的管路传输直接快捷，热能损耗小，达到高效、快速利用废水余热的目的，同时通过设置所述回流装置实现废水余热的二次利用，提高废水热量的利用率，节能环保，市场前景可观。
