申请日2016.10.20
公开(公告)日2017.05.03
IPC分类号C02F1/469
摘要
本实用新型是关于一种电化学水处理箱，包括一箱体，所述箱体包括箱体主体和门板，所述箱体主体的上端设有出水口和排气孔，下端设有进水口和排水口，所述箱体主体的内部从上至下设有若干水平设置的第一阴极格板和第二阴极格板，所述第一阴极格板和第二阴极格板交替设置，所述第一阴极格板上均匀设置有若干分散孔，所述第二阴极格板的左端或右端设置有若干水流孔，各层第二阴极格板的水流孔左右交错设置，构成一蛇形通道;相邻第一阴极格板和第二阴极格板之间各水平设置有一阳极，所述阳极设于所述门板和箱体主体的后侧壁之间。采用上述结构后，其有益效果是：箱体承受力好、电化学处理和吸附效果好。

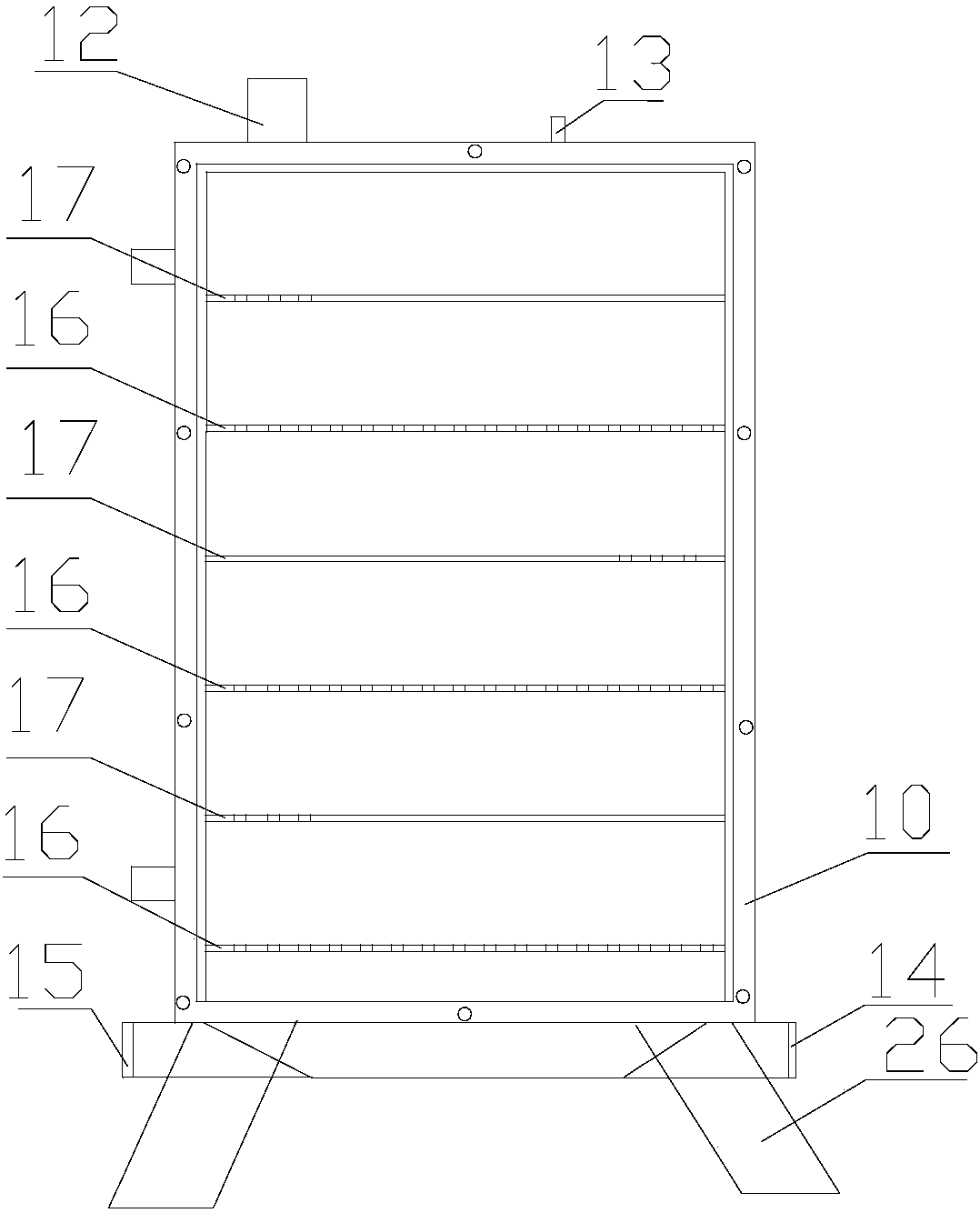

摘要附图
权利要求书
1.一种电化学水处理箱，包括一箱体，其特征在于,所述箱体包括一正面开口的箱体主体和设于箱体主体正面上的门板，所述箱体主体的上端设有出水口和排气孔，下端设有进水口和排水口，所述箱体主体的内部从上至下设有若干水平设置的第一阴极格板和第二阴极格板，所述第一阴极格板和第二阴极格板交替设置，并将箱体主体的内部分成若干个空间，所述第一阴极格板上均匀设置有若干分散孔，所述第二阴极格板的左端或右端设置有若干水流孔，各层第二阴极格板的水流孔左右交错设置，构成一蛇形通道;相邻第一阴极格板和第二阴极格板之间各水平设置有一阳极，所述阳极设于所述门板和箱体主体的后侧壁之间。
2.如权利要求1所述的电化学水处理箱，其特征在于，所述箱体主体的底层为第一阴极格板，顶层为第二阴极格板。
3.如权利要求1所述的电化学水处理箱，其特征在于，所述箱体主体和门板的横截面均呈弧形。
4.如权利要求1所述的电化学水处理箱，其特征在于，所述箱体主体和门板外均设有一层保护罩。
5.如权利要求1所述的电化学水处理箱，其特征在于，所述阳极并联设置，并电连接工作电源。
6.如权利要求1所述的电化学水处理箱，其特征在于，所述阳极包括一阳极棒、一阳极板和一阳极网，所述阳极板呈椭圆形，内侧面上设有所述阳极网，所述阳极棒的末端和中部固定在阳极板上，前端延伸出阳极板。
7.如权利要求6所述的电化学水处理箱，其特征在于，所述门板上设置有若干阳极安装孔，所述阳极安装孔内设有一阳极绝缘垫，所述阳极绝缘垫的内部设有一呈T型的通孔，通孔内各穿设有一所述阳极，所述阳极棒的前端设有外螺纹，与箱体的后侧壁可拆卸连接。
8.如权利要求1所述的电化学水处理箱，其特征在于，所述箱体主体的顶部和门板的顶部之间设有一剪叉型悬挂臂。
9.如权利要求1所述的电化学水处理箱，其特征在于，所述箱体的底部为漏斗型，进水口和排水口分别设于箱体底部的两侧。
10.如权利要求1-9任一项所述的电化学水处理箱，其特征在于，所述箱体主体和门板通过8-12个螺丝对称固定连接。
说明书
一种电化学水处理箱
技术领域
本实用新型属于电化学水处理技术领域，具体的说，是关于一种工业循环水用电化学水处理箱。
背景技术
如图1和图2所示，为现有的电化学水处理箱，包括一方型箱体1和设于箱体正面上的门板7，所述箱体的上方设有一出水口5，下方设有一进水口4，内部从上至下设有若干阴极格板2，将所述箱体1的内部分成若干个空间，所述阴极格板2的左端或右端设有一个或多个水流孔3，各层阴极格板2的水流孔3左右交错设置，构成一蛇形通道，所述门板7的纵向上间隔设置有若干阳极板6，门板7关闭时，使相邻两阴极格板2之间各有一阳极板6。由于循环水的水流冲力大，通过阴极格板2时，水中的离子和有机物等不能及时被分离，使得有机物等不能充分被物理吸附。另一方面，现有的方型箱体1不能承受大的水压，容易受损，使用寿命短。此外，现有的箱体和门板7采用手动法兰8连接，而手动法兰8紧固不牢，不安全。
实用新型内容
本实用新型的目的是提供一种承受力好、电化学处理效果好、安全可靠的电化学水处理箱，以解决现有的电化学水处理箱强度低、分离和吸附效果差的问题。
为实现上述目的，本实用新型采用以下技术方案：
一种电化学水处理箱，包括一箱体，所述箱体包括正面开口的箱体主体和设于箱体主体正面上的门板，所述箱体主体的上端设有出水口和排气孔，下端设有进水口和排水口，所述箱体主体的内部从上至下设有若干水平设置的第一阴极格板和第二阴极格板，所述第一阴极格板和第二阴极格板交替设置，并将箱体主体的内部分成若干个空间，所述第一阴极格板上均匀设置有若干分散孔，所述第二阴极格板的左端或右端设置有若干水流孔，各层第二阴极格板的水流孔左右交错设置，使得各层第二阴极格板与箱体主体的进水口和出水口形成蛇形通道;相邻第一阴极格板和第二阴极格板之间各水平设置有一阳极，所述阳极设于所述门板和箱体主体的后侧壁之间。
根据本实用新型，所述箱体主体的底层为第一阴极格板，顶层为第二阴极格板，以使阴极能充分物理吸附循环水中的有机物等。
根据本实用新型，所述箱体主体的横截面呈弧形，所述门板的横截面呈弧形，以增大箱体的承受力，加强箱体的强度。
根据本实用新型，所述箱体主体和门板外均设有一层保护罩，所述保护罩为钢板，以加大箱体承受水压的能力。
根据本实用新型，所述阳极并联设置，并电连接工作电源，以进一步使水流分散均匀。
根据本实用新型，所述阳极包括一阳极棒、一阳极板和一阳极网，所述阳极板呈椭圆形，内侧面上设有所述阳极网，所述阳极棒的末端和中部固定在阳极板上，前端延伸出阳极板。
根据本实用新型，所述门板上设置有若干阳极安装孔，所述阳极安装孔内设有阳极绝缘垫，起防护作用，所述阳极绝缘垫的内部设有一呈T型的通孔，通孔内各穿设有一所述阳极，所述阳极棒的前端设有外螺纹，与箱体的后侧壁可拆卸连接。
根据本实用新型，所述箱体主体的顶部和门板的顶部之间设有一剪叉型悬挂臂，因门板比较重，通过剪叉型悬挂臂以便于安全开门。
根据本实用新型，所述箱体的底部为漏斗型，进水口和排水口分别设于箱体底部的两侧，以缩小横截面的空间。优选的，所述箱体的底部还设有外八形底脚。
根据本实用新型，所述箱体主体和门板通过8-12个螺丝对称固定连接，使得箱体主体和门板固定牢固，从而使箱体更安全、更可靠。
本实用新型的电化学水处理箱，其有益效果是：
1、使用时，以箱体内壁、第一阴极格板、第二阴极格板为阴极，阳极通过阳极绝缘垫设置于箱体内，可以避免阳极被电解;
2、第一阴极格板的设置，使得水流分散均匀，然后再进入第二阴极格板参与电化学反应，使得离子和有机物等充分分离，从而使有机物等被阴极充分吸附，达到循环水去除有机物等的目的;
3、阳极绝缘垫的通孔呈T型，可以增大阳极与阴极的绝缘面积;
4、剪叉型悬挂臂的设置，使得门板开启或关闭更安全、更方便;
5、箱体采用圆罐式，可以加大箱体的强度，提高承受力，从而提高箱体的使用寿命。
