申请日2016.10.18
公开(公告)日2017.05.10
IPC分类号C02F3/28
摘要
本实用新型涉及一种污水处理水温自动调节装置，包括设于调节池内的耐热潜水泵，耐热潜水泵的出水口与一主水管的下端相连，主水管的上端绕过厌氧池的顶部伸入厌氧池底部，在厌氧池底部设有与主水管相连的出水管，在出水管上设有若干个污水出口，在主水管上自下至上设有温度传感器和第一电磁阀，在温度传感器和第一电磁阀之间的主水管上设有一支管，支管位于调节池上方外部，支管的一端与主水管相连，另一端封口设置。本实用新型采用上述结构，可对进入厌氧池内的水温进行严格调节和控制，保证污水处理效果，不需要额外的冷却装置，污水在圆锥形散水板的作用下形成“水伞”，使得污水与空气的接触面积增大，从而迅速降低污水温度，更加节能，成本低。

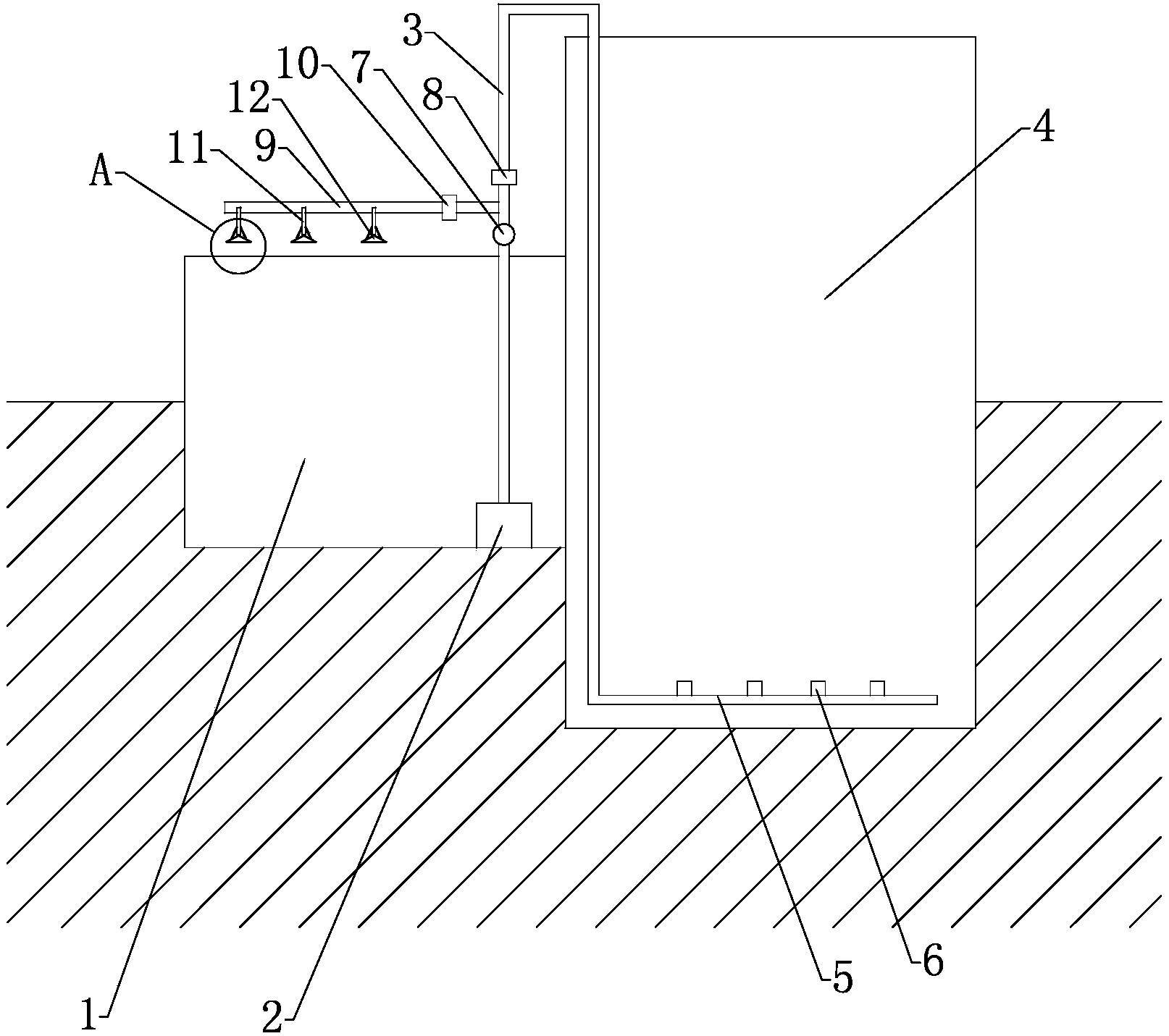

摘要附图
权利要求书
1.一种污水处理水温自动调节装置，其特征在于：包括设于调节池内的耐热潜水泵，耐热潜水泵的出水口与一主水管的下端相连，主水管的上端绕过厌氧池的顶部伸入厌氧池底部，在厌氧池底部设有与主水管相连的出水管，在出水管上设有若干个污水出口，在主水管上自下至上设有温度传感器和第一电磁阀，在温度传感器和第一电磁阀之间的主水管上设有一支管，支管位于调节池上方外部，支管的一端与主水管相连，另一端封口设置，在支管与主水管相连的一端上设有第二电磁阀，在支管远离主水管的一端上沿支管的长度方向设有若干个竖直设置的布水管，布水管的上端与支管相连，在布水管下端的出水口正下方设有一圆锥形散水板，圆锥形散水板通过连杆固连于布水管上。
说明书
一种污水处理水温自动调节装置
技术领域：
本实用新型涉及一种污水处理水温自动调节装置。
背景技术：
生产现场的煮豆水水温大约在95℃到100℃，生产结束后排至污水处理厂进行处理，在进入调节池时，根据季节不同，温度大约降至50℃到70℃不等，而厌氧池内的厌氧菌最高耐温55℃，为了保证厌氧池内的厌氧菌不被伤害，保证污水处理效果，在水温超过55℃时不能将调节池内的污水直接抽至厌氧池内，需要对进入厌氧池内的水温进行严格调节控制。
实用新型内容：
本实用新型为了弥补现有技术的不足，提供了一种污水处理水温自动调节装置，它结构设计合理，可对进入厌氧池内的水温进行严格调节和控制，保证污水处理效果，解决了现有技术中存在的问题。
本实用新型为解决上述技术问题所采用的技术方案是：
一种污水处理水温自动调节装置，包括设于调节池内的耐热潜水泵，耐热潜水泵的出水口与一主水管的下端相连，主水管的上端绕过厌氧池的顶部伸入厌氧池底部，在厌氧池底部设有与主水管相连的出水管，在出水管上设有若干个污水出口，在主水管上自下至上设有温度传感器和第一电磁阀，在温度传感器和第一电磁阀之间的主水管上设有一支管，支管位于调节池上方外部，支管的一端与主水管相连，另一端封口设置，在支管与主水管相连的一端上设有第二电磁阀，在支管远离主水管的一端上沿支管的长度方向设有若干个竖直设置的布水管，布水管的上端与支管相连，在布水管下端的出水口正下方设有一圆锥形散水板，圆锥形散水板通过连杆固连于布水管上。
本实用新型采用上述结构，可对进入厌氧池内的水温进行严格调节和控制，保证污水处理效果，不需要额外的冷却装置，利用污水的自重在下落的过程中与空气换热，而且污水在圆锥形散水板的作用下形成“水伞”，使得污水与空气的接触面积增大，从而迅速降低污水温度，更加节能，成本低。
