申请日2016.10.18
公开(公告)日2017.05.03
IPC分类号C02F1/463; C02F1/469; C02F101/20; C02F101/30
摘要
本实用新型公开了一种中低浓度橡胶废水用填料，包括填料本体、进水口、碳电极板、铁合金电极板、微生物布膜板、排污泥口、脱色剂进入口、电解催化剂进入口，所述填料本体一侧设有凹槽，所述凹槽底端设有进水口，所述填料本体靠近进水口的两侧分别设有碳电极板、铁合金电极板，所述碳电极板、铁合金电极板远离进水口的一端设有微生物布膜板，所述微生物布膜板下部一侧设有排污泥口，所述进水口上端分别设有脱色剂进入口与电解催化剂进入口。本实用新型设计简便，通过电解法处理橡胶废水中的有机物杂质与重金属离子，提高后续微生物的分解速率，对中低浓度橡胶废水、重金属废水的处理具有一定的指导意义。

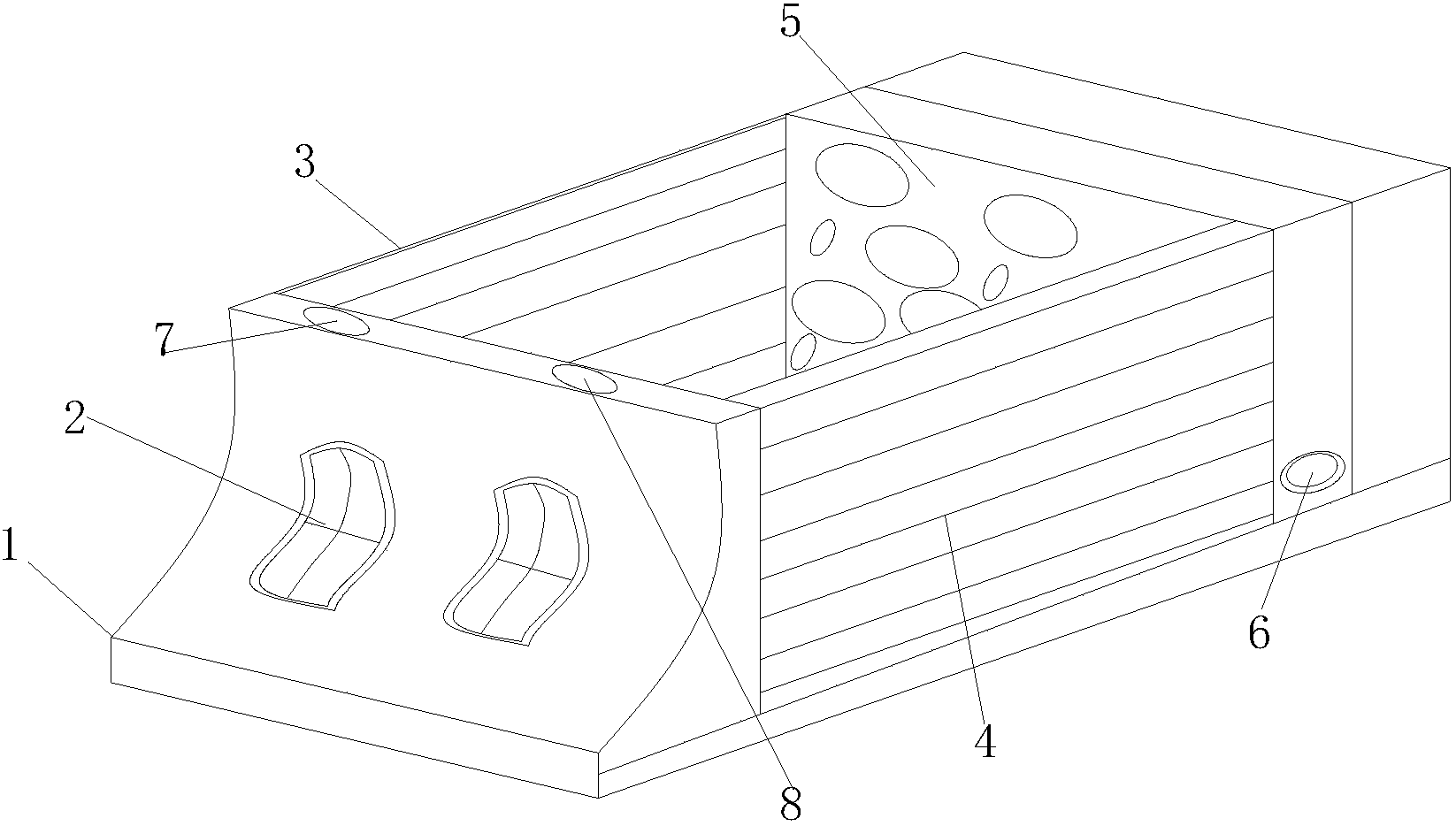

摘要附图
权利要求书
1.一种中低浓度橡胶废水用填料，其特征在于：包括填料本体、进水口、碳电极板、铁合金电极板、微生物布膜板、排污泥口、脱色剂进入口、电解催化剂进入口，所述填料本体一侧设有凹槽，所述凹槽底端设有进水口，所述填料本体靠近进水口的两侧分别设有碳电极板、铁合金电极板，所述碳电极板、铁合金电极板远离进水口的一端设有微生物布膜板，所述微生物布膜板下部一侧设有排污泥口，所述进水口上端分别设有脱色剂进入口与电解催化剂进入口。
2.根据权利要求1所述的一种中低浓度橡胶废水用填料，其特征在于：所述填料本体表层涂有一层PTFE材料。
3.根据权利要求1所述的一种中低浓度橡胶废水用填料，其特征在于：所述所述微生物布膜板为半软性填料体。
4.根据权利要求1所述的一种中低浓度橡胶废水用填料，其特征在于：所述进水口内设有十字型结构的弧形舌片。
5.根据权利要求1所述的一种中低浓度橡胶废水用填料，其特征在于：所述碳电极板、铁合金电极板均经过1050℃高温烧结工艺所制成。
说明书
一种中低浓度橡胶废水用填料
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种中低浓度橡胶废水用填料。
背景技术
橡胶工艺过程产生大量的废水，生产过程中添加的防老剂等多种有毒有害和难生化降解物质，使得废水有机污染物、氨氮含量高，成分复杂，生物可降解性能差，橡胶废水不能直接排入江河湖泊，必须经过严格处理，达到国家标准后，才能排放至河流内。
目前在污水处理过程中需要使用到填料，填料是微生物栖息的场所、生物膜的载体，在污水处理中的作用十分重要;填料的表面生长生物膜，生物膜的新陈代谢过程使污水得利净化;填料的性能直接影响着生物接触氧化技术的效果和经济上的合理性，因而填料的选择是生物接触氧化技术的关键，现用的生物填料处理中低浓度橡胶废水不利于微生物生长中，微生物分解无促进作用，对废水处理不彻底且效率低下。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种中低浓度橡胶废水用填料。
为了实现上述目的，本实用新型采用了如下技术方案：
一种中低浓度橡胶废水用填料，包括填料本体、进水口、碳电极板、铁合金电极板、微生物布膜板、排污泥口、脱色剂进入口、电解催化剂进入口，所述填料本体一侧设有凹槽，所述凹槽底端设有进水口，所述填料本体靠近进水口的两侧分别设有碳电极板、铁合金电极板，所述碳电极板、铁合金电极板远离进水口的一端设有微生物布膜板，所述微生物布膜板下部一侧设有排污泥口，所述进水口上端分别设有脱色剂进入口与电解催化剂进入口。
优选的，所述填料本体表层涂有一层PTFE材料。
优选的，所述所述微生物布膜板为半软性填料体。
优选的，所述进水口内设有十字型结构的弧形舌片。
优选的，所述碳电极板、铁合金电极板均经过1050℃高温烧结工艺所制成。
本实用新型中的有益效果是：对橡胶废水采用电解法，橡胶废水从进水口进入填料本体内，在不通电的情况下,利用填充在废水中的微电解材料自身产生高低电位差对废水进行电解处理，由于铁合金电极板电位比铁低，碳电极板电位较高，加上电解催化剂的催化作用，当电解催化剂在电解质溶液中时就形成无数个微电池，铁合金作为阳极被腐蚀消耗，在溶液废水中形成络合物沉淀从排污泥口流出，，电解法可破坏橡胶废水中的有色物质的发色基团或助色基团，甚至断链，在脱色剂的作用下起到脱色作用，降低废水中的COD，提高生化性，提高微生物布膜板上的微生物分解速率，还可以氧化金属离子，降低其毒性;另外，由于电池的电极周围存在电场效应，使溶液中的带电粒子在电场作用下作定向移动，附积到碳电极板上，从而去除水中的污染物，对含磷废水除磷有较好的效果;本实用新型设计简便，通过电解法处理橡胶废水中的有机物杂质与重金属离子，提高后续微生物的分解速率，对中低浓度橡胶废水、重金属废水的处理具有一定的指导意义。
