申请日2016.10.18
公开(公告)日2017.04.26
IPC分类号C02F1/40; C02F1/38; C02F103/10
摘要
本实用新型涉及污水分离设备的技术领域，公开了一种装有聚结填料的污水分离装置，包括容器主体，在容器主体的一侧开设有流体入口，在容器主体内部依次设置有对应于流体入口位置的旋流分离装置、聚结板填料装置和上部腔室，在容器主体与流体入口相对的一侧开设有流体出口，在容器主体与流体入口相邻一侧的上部设置有开口，对应于开口的位置设置有出油箱。采用本实用新型的装置，混合流体通过旋流管入口进行一次油水分离，然后通过分隔板流入双波形油水聚结填料，经过油水聚结填料二次分离后，通过导流管从底部把水引入到上部腔室，上部腔室安装多排布水管，布水管下部空间安装过滤滤料进行三次油水分离，处理后的水含油量在5ppm以下。

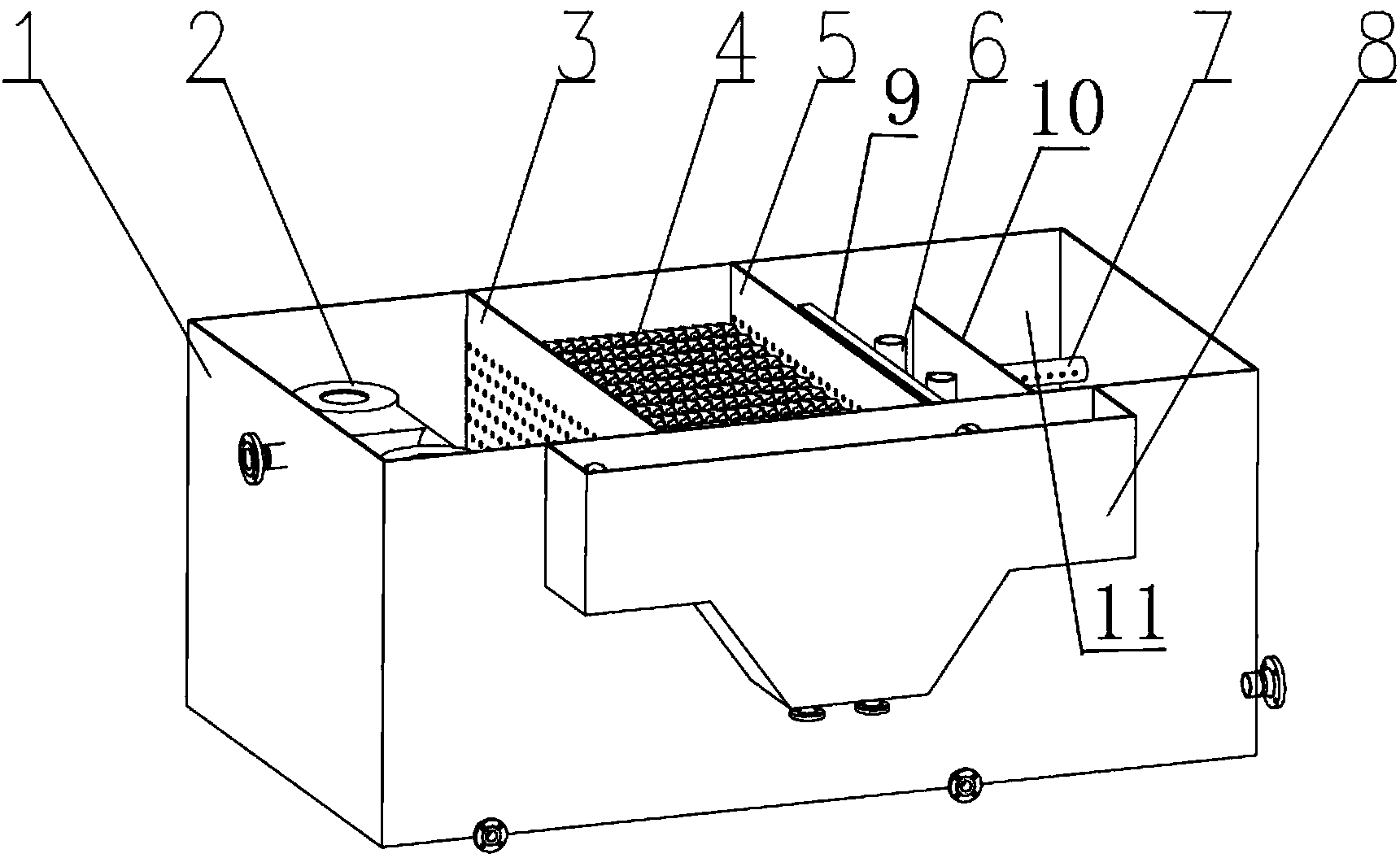

摘要附图
权利要求书
1.一种装有聚结填料的污水分离装置，其特征在于：包括容器主体(1)，在所述容器主体(1)一侧开设有流体入口，在所述容器主体(1)内部依次设置有对应于流体入口位置的旋流分离装置(2)、聚结板填料装置(4)和上部腔室(11)，在所述容器主体(1)与流体入口相对的一侧开设有流体出口，在所述容器主体(1)与流体入口相邻一侧的上部设置有开口，对应于所述开口的位置设置有出油箱(8)。
2.根据权利要求1所述的污水分离装置，其特征在于：所述旋流分离装置(2)与容器主体(1)的流体入口通过法兰相连，所述旋流分离装置(2)包括多个旋流管。
3.根据权利要求1所述的污水分离装置，其特征在于：所述聚结板填料装置(4)包括一系列连续的45°向上和向下双波形板，等间隙、上下整齐、平行排列而成的规整聚结填料，在所述规整聚结填料的两边分别设有第一分隔板(3)和第二分隔板(5)，每个所述的双波形板的波峰处都开有出油口，波谷处都开有出污口，背面都设有粗粒化凸点。
4.根据权利要求3所述的污水分离装置，其特征在于：在第一分隔板(3)和第二分隔板(5)上均开设有大量的圆孔。
5.根据权利要求1所述的污水分离装置，其特征在于：所述上部腔室(11)通过隔板(10)分为前腔室和后腔室;所述前腔室设置有阻隔板(9)和多个导流管(6)，所述阻隔板(9)两端固定在所述容器主体(1)的两侧，每个导流管(6)穿过阻隔板(9)的底部将水向上引入至前腔室;所述后腔室设置有多排布水管(7)和过滤滤料，每个所述布水管(7)表面均设有多个圆孔，每个所述布水管(7)的一端均穿过隔板(10)将水通过自身圆孔引流至后腔室，另一端固定在所述容器主体(1)侧壁上，所述过滤滤料设置在所述布水管(7)的下面。
6.根据权利要求5所述的污水分离装置，其特征在于：所述过滤滤料采用核桃壳或含有核桃壳的双介质滤料。
说明书
一种装有聚结填料的污水分离装置
技术领域
本实用新型涉及含油污水分离设备，具体地说为一种装有聚结填料分离装置。
背景技术
随着油田的不断开采，采油技术不断发展，以人工注水方式技术采油也在不断的发展。从地下采出的含水原油称“采出液”，经脱水分离出来的水称为“油田采出水”，也称“油田污水”。我国多数油田也已经进入石油开采中后期，使用注水方式开采原油，原油含水率逐年上升，油田含水率高达80%以上，含油污水的处理是目前油田开采面临的严重问题。
含油污水处理设备，其主要分离结构为旋流分离装置和聚结板填料装置，目前该项设备技术完全由国外控制，因此，结构的研发有着对油水分离设备有着重要的意义。
实用新型内容
本实用新型提供一种装有聚结填料的污水分离装置，解决了现有污水分离设备，除油效率不高的问题。
本实用新型可以通过以下技术方案实现：
一种装有聚结填料分离装置，包括容器主体，在所述容器主体一侧开设有流体入口，在所述容器主体内部依次设置有对应于流体入口位置的旋流分离装置、聚结板填料装置和上部腔室，在所述容器主体与流体入口相对的一侧开设有流体出口，在所述容器主体与流体入口相邻一侧的上部设置有开口，对应于所述开口的位置设置有出油箱。
进一步，所述旋流分离装置与容器主体的流体入口通过法兰相连，所述旋流分离装置包括多个旋流管。
进一步，所述聚结板填料装置包括一系列连续的45°向上和向下双波形板，等间隙、上下整齐、平行排列而成的规整聚结填料，在所述规整聚结填料的两边分别设有第一分隔板和第二分隔板，每个所述的双波形板的波峰处都开有出油口，波谷处都开有出污口，背面都设有粗粒化凸点。
进一步，在第一分隔板和第二分隔板上分别开设有大量的通孔。
进一步，所述上部腔室通过隔板分为前腔室和后腔室;所述前腔室设置有阻隔板和多个导流管，所述阻隔板两端固定在所述容器主体的两侧，每个导流管穿过阻隔板的底部将水向上引入至前腔室;所述后腔室设置有多排布水管和过滤滤料，每个所述布水管表面均设有多个圆孔，每个所述布水管的一端均穿过隔板将水通过自身圆孔引流至后腔室，另一端固定在所述容器主体侧壁上，所述过滤滤料设置在所述布水的下面。
进一步，所述过滤滤料采用核桃壳或含有核桃壳的双介质滤料。
本实用新型有益的技术效果在于：
本实用新型技术融合了现有的旋流分离和油水聚结填料的粗粒化分离等技术，通过聚结填料使油珠聚结增大，加快油滴的增大速度;通过旋流装置、聚结填料装置和过滤滤料实现对污水的三次分离，从而提高了除油效率。
