申请日2016.12.20
公开(公告)日2017.07.28
IPC分类号B01D33/11
摘要
本实用新型公开了一种过滤筒旋调式水处理设备，包括回收筒，回收筒的底部设有底壳，回收筒的顶部设有开口;回收筒内设有过滤筒，过滤筒的表面设有微孔，过滤筒的轴向位置设有开槽，过滤筒的端部为开口结构，过滤筒的底部设有旋转轴，旋转轴穿过回收筒的底部，回收筒的底部中间位置设有定位管，旋转轴穿过定位管，底壳的内底部上设有驱动电机，旋转轴的下端与驱动电机连接;回收筒的底部侧壁位置设有出液泵;过滤筒的外表面设有过滤膜。本实用新型可以使水源进行离心处理，过滤后的水源则渗透到回收筒内，从而方便实现对水的过滤处理。
摘要附图
权利要求书

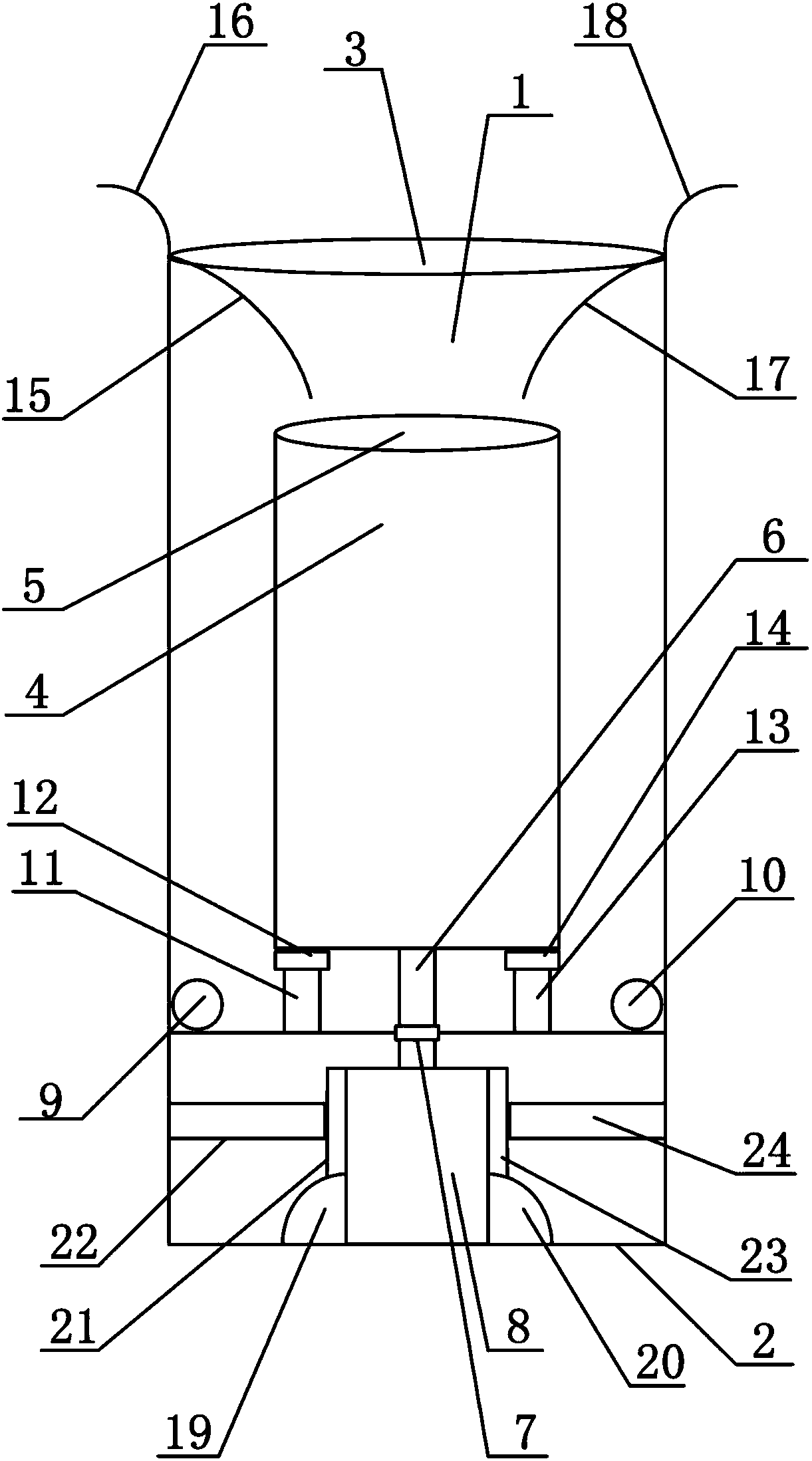

1.一种过滤筒旋调式水处理设备，包括回收筒，其特征在于：回收筒的底部设有底壳，回收筒的顶部设有开口;回收筒内设有过滤筒，过滤筒的表面设有微孔，过滤筒的轴向位置设有开槽，过滤筒的端部为开口结构，过滤筒的底部为密封结构;过滤筒的底部设有旋转轴，旋转轴呈竖直布置，旋转轴穿过回收筒的底部，回收筒的底部中间位置设有定位管，旋转轴穿过定位管，底壳的内底部上设有驱动电机，旋转轴的下端与驱动电机连接;回收筒的底部侧壁位置设有第一出液泵与第二出液泵;回收筒的内底部上设有第一支撑柱，第一支撑柱呈竖直布置，第一支撑柱的端部上设有第一垫座，回收筒的内底部上设有第二支撑柱，第二支撑柱呈竖直布置，第二支撑柱的端部上设有第二垫座，第二垫座与第一垫座对应，过滤筒设置在第二垫座与第一垫座上;回收筒的端部一侧设有第一延展片，回收筒的端部另一侧设有第二延展片，第二延展片与第一延展片对应;过滤筒的外表面设有过滤膜。
2.根据权利要求1所述的过滤筒旋调式水处理设备，其特征在于：回收筒的端部一侧设有第一导液片，回收筒的端部另一侧设有第二导液片，第二导液片与第一导液片对应。
3.根据权利要求1所述的过滤筒旋调式水处理设备，其特征在于：底壳的内底部上设有第一扣座与第二扣座，第一扣座设置在驱动电机的底部一侧，第二扣座设置在驱动电机的底部另一侧。
4.根据权利要求3所述的过滤筒旋调式水处理设备，其特征在于：第一扣座与第二扣座的顶部为弧面形状。
5.根据权利要求1所述的过滤筒旋调式水处理设备，其特征在于：驱动电机的一侧设有第一锁板，第一锁板与底壳之间设有第一锁柱，驱动电机的另一侧设有第二锁板，第二锁板与底壳之间设有第二锁柱。
说明书
一种过滤筒旋调式水处理设备
【技术领域】
本实用新型涉及一种处理设备，特别涉及一种过滤筒旋调式水处理设备。
【背景技术】
过滤液体状介质的滤筒一般安装于管道过滤器之内，外形常见锥状，故又称锥形滤网。滤筒属于表面过滤元件，它是利用滤材表面形成的微小透气组织阻挡掉气体中的粒状物质。常见滤筒的滤料有木浆纤维滤纸，纺粘法聚酯纤维无纺布，其中聚酯无纺布可以进行覆膜，防油防水，防静电处理。现有的过滤筒不方便对水流进行过滤处理。
【实用新型内容】
本实用新型的主要目的在于提供一种过滤筒可以使水源进行离心处理，过滤后的水源则渗透到回收筒内，从而方便实现对水的过滤处理的过滤筒旋调式水处理设备。
为实现上述目的，本实用新型采取的技术方案为：
一种过滤筒旋调式水处理设备，包括回收筒，回收筒的底部设有底壳，回收筒的顶部设有开口;回收筒内设有过滤筒，过滤筒的表面设有微孔，过滤筒的轴向位置设有开槽，过滤筒的端部为开口结构，过滤筒的底部为密封结构;过滤筒的底部设有旋转轴，旋转轴呈竖直布置，旋转轴穿过回收筒的底部，回收筒的底部中间位置设有定位管，旋转轴穿过定位管，底壳的内底部上设有驱动电机，旋转轴的下端与驱动电机连接;回收筒的底部侧壁位置设有第一出液泵与第二出液泵;回收筒的内底部上设有第一支撑柱，第一支撑柱呈竖直布置，第一支撑柱的端部上设有第一垫座，回收筒的内底部上设有第二支撑柱，第二支撑柱呈竖直布置，第二支撑柱的端部上设有第二垫座，第二垫座与第一垫座对应，过滤筒设置在第二垫座与第一垫座上;回收筒的端部一侧设有第一延展片，回收筒的端部另一侧设有第二延展片，第二延展片与第一延展片对应;过滤筒的外表面设有过滤膜。
进一步地，所述回收筒的端部一侧设有第一导液片，回收筒的端部另一侧设有第二导液片，第二导液片与第一导液片对应。
进一步地，所述底壳的内底部上设有第一扣座与第二扣座，第一扣座设置在驱动电机的底部一侧，第二扣座设置在驱动电机的底部另一侧;
进一步地，所述第一扣座与第二扣座的顶部为弧面形状。
进一步地，所述驱动电机的一侧设有第一锁板，第一锁板与底壳之间设有第一锁柱，驱动电机的另一侧设有第二锁板，第二锁板与底壳之间设有第二锁柱。
与现有技术相比，本实用新型具有如下有益效果：通过底壳可以方便安装驱动电机;驱动电机通过旋转轴可以驱动过滤筒，旋转轴可以绕定位管实现转动，从而可以使旋转轴的转动稳定性更加好;通过开口可以使水源倒入回收筒内的过滤筒内，过滤筒可以使水源进行离心处理，过滤后的水源则渗透到回收筒内，从而方便实现对水的过滤处理
