申请日2016.11.03
公开(公告)日2017.06.30
IPC分类号C02F9/14; C02F11/00; C05F7/00
摘要
本实用新型公开了一种医院废水环保处理装置，包括沉淀池、水解酸化池、曝气池和机体底座，所述机体底座左上方安置有化肥罐，且化肥罐上方设有熟石灰料槽，所述熟石灰料槽下方设有喷口，所述沉淀池底部安置有污泥泵，且沉淀池左上方设有废水入口，所述沉淀池与水解酸化池之间上方设置有溢流口，且水解酸化池内安置有滤料层，所述水解酸化池右侧安置有氧化池，且氧化池右侧与消毒池相连接，所述消毒池右侧与曝气池通过水管相连接，且曝气池内部安置有曝气管，所述曝气管下方安装有反冲洗管道，所述沉淀槽底部与污泥管道相连接，且污泥管道与污泥泵相连接。该医院废水环保处理装置体积较小，占地面积小，能耗较低。
权利要求书

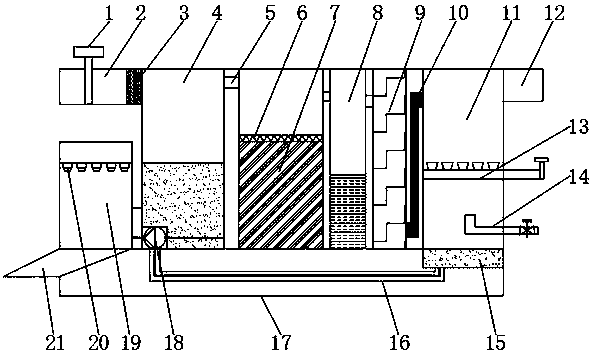

1.一种医院废水环保处理装置，包括沉淀池(4)、水解酸化池(7)、曝气池(11)和机体底座(17)，其特征在于：所述机体底座(17)左上方安置有化肥罐(19)，且化肥罐(19)上方设有熟石灰料槽(22)，所述熟石灰料槽(22)下方设有喷口(20)，所述喷口(20)下方安装有搅拌装置(23)，且搅拌装置(23)左下方设有出料口(21)，所述搅拌装置(23)右下方设有污泥入口(24)，且污泥入口(24)与污泥泵(18)相连接，所述沉淀池(4)底部安置有污泥泵(18)，且沉淀池(4)左上方设有废水入口(2)，所述废水入口(2)左侧安装有阀门(1)，且废水入口(2)右侧安装有格栅(3)，所述沉淀池(4)与水解酸化池(7)之间上方设置有溢流口(5)，且水解酸化池(7)内安置有滤料层(6)，所述水解酸化池(7)右侧安置有氧化池(8)，且氧化池(8)右侧与消毒池(9)相连接，所述消毒池(9)右侧与曝气池(11)通过水管(10)相连接，且曝气池(11)内部安置有曝气管(13)，所述曝气管(13)下方安装有反冲洗管道(14)，所述曝气池(11)右上方设有清洁水出口(12)，且曝气池(11)底部设置有沉淀槽(15)，所述沉淀槽(15)底部与污泥管道(16)相连接，且污泥管道(16)与污泥泵(18)相连接。
2.根据权利要求1所述的一种医院废水环保处理装置，其特征在于：所述格栅(3)设置有粗细不同的两条，且其上方为可打开结构装置。
3.根据权利要求1所述的一种医院废水环保处理装置，其特征在于：所述水管(10)设置为“S”形状结构。
4.根据权利要求1所述的一种医院废水环保处理装置，其特征在于：所述曝气池(11)上方安装有滤料层(6)。
5.根据权利要求1所述的一种医院废水环保处理装置，其特征在于：所述反冲洗管道(14)设置有两个，且其分别为进水的反冲洗管道(14)和进气的反冲洗管道(14)。
说明书
一种医院废水环保处理装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种医院废水环保处理装置。
背景技术
众所周知，医院污水来源及成分复杂，危害性大。来源主要是医院的诊疗室、化验室、病房、洗衣房、X 片照相室和手术室等排放的污水。污水中含有大量的病原细菌、病毒和化学药剂，具有空间污染、急性传染和潜伏性传染的特征。如果含有病原微生物的医院污水，不经过消毒处理排放进入城市下水管道或环境水体，往往会造成水体的污染，引发各种疾病及传染病，严重危害人们的身体健康。
目前，医院废水处理装置依然采用旧时污水处理装置，设备体积较大，占地面积大，能耗较高，而且，医院污水在处理过程中，沉淀的污泥经过处理后可用作肥料，但是旧时污水处理装置将其处理后排放，一方面浪费了可利用资源，另一方面排放出去的污泥对环境也造成一定影响。
实用新型内容
本实用新型的目的在于提供一种医院废水环保处理装置，以解决上述背景技术中提出旧时污水处理装置，设备体积较大，占地面积大，能耗较高，将沉淀的污泥处理后排放，一方面浪费了可利用资源，另一方面排放出去的污泥对环境也造成一定影响的问题。
为实现上述目的，本实用新型提供如下技术方案:一种医院废水环保处理装置，包括沉淀池、水解酸化池、曝气池和机体底座，所述机体底座左上方安置有化肥罐，且化肥罐上方设有熟石灰料槽，所述熟石灰料槽下方设有喷口，所述喷口下方安装有搅拌装置，且搅拌装置左下方设有出料口，所述搅拌装置右下方设有污泥入口，且污泥入口与污泥泵相连接，所述沉淀池底部安置有污泥泵，且沉淀池左上方设有废水入口，所述废水入口左侧安装有阀门，且废水入口右侧安装有格栅，所述沉淀池与水解酸化池之间上方设置有溢流口，且水解酸化池内安置有滤料层，所述水解酸化池右侧安置有氧化池，且氧化池右侧与消毒池相连接，所述消毒池右侧与曝气池通过水管相连接，且曝气池内部安置有曝气管，所述曝气管下方安装有反冲洗管道，所述曝气池右上方设有清洁水出口，且曝气池底部设置有沉淀槽，所述沉淀槽底部与污泥管道相连接，且污泥管道与污泥泵相连接。
优选的，所述格栅设置有粗细不同的两条，且其上方为可打开结构装置。
优选的，所述水管设置为“S”形状结构。
优选的，所述曝气池上方安装有滤料层。
优选的，所述反冲洗管道设置有两个，且其分别为进水的反冲洗管道和进气的反冲洗管道。
与现有技术相比，本实用新型的有益效果是：该医院废水环保处理装置结合现在普遍使用的医院废水处理装置进行创新设计，在原始工作原理的基础上进行创新设计，该处理装置体积较小，占地面积小，能耗较低，另外，增加了污泥处理的装置，落在沉淀池底部的污泥等质量重的废物和当净水工作完成后沉淀槽内的污泥，在污泥泵的作用下从污泥入口抽入化肥罐，经过消毒后，输出可作化肥使用，既节约了资源，又保护了生态环境。
