申请日2016.10.28
公开(公告)日2017.06.20
IPC分类号B01D21/02; B01D21/24; B01D29/58
摘要
一种废水回收套件，包括：实验室 废水回收池、混凝土实验废水回收池、废水沉淀池、用水设备及过滤组件。实验室废水回收池及混凝土实验废水回收池分别与废水沉淀池的进水端连通，废水沉淀池的出水端与用水设备连通。过滤组件包括第一滤渣网、第二滤渣网、第三滤渣网及泄污管，第一滤渣网、第二滤渣网及第三滤渣网间隔设置于沉淀池体内，且第一滤渣网朝向综合废水流入管设置，第三滤渣网朝向上清液流出管设置。上述废水回收套件既能够节约水资源，又能够减少对环境污染程度。此外，从综合废水流入管流出的综合废水经过第一滤渣网、第二滤渣网及第三滤渣网过滤后，能够提高废水沉淀池的杂质沉淀效果。泄污管用于排出沉淀池体内的淤积物。

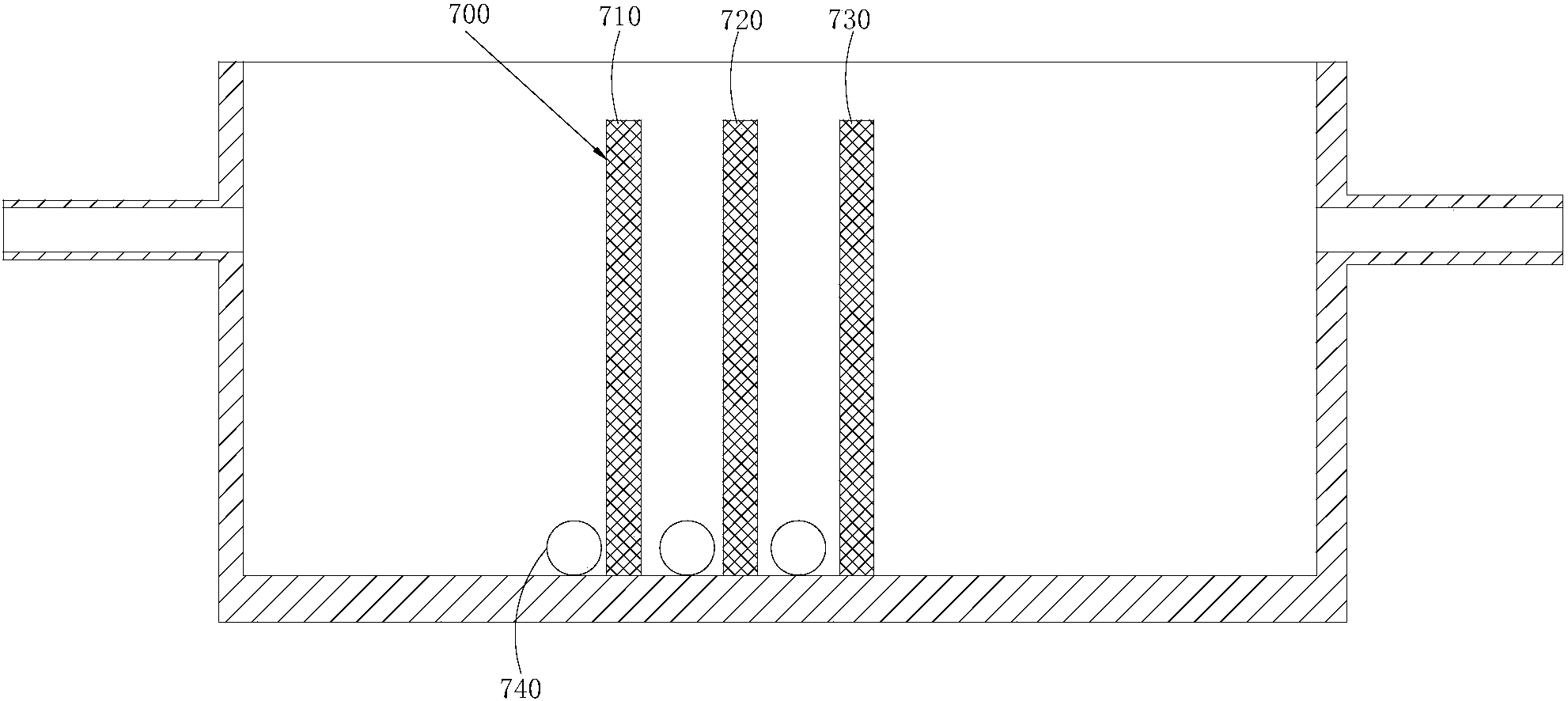

摘要附图
权利要求书
1.一种废水回收套件，其特征在于，包括：实验室废水回收池、混凝土实验废水回收池、废水沉淀池、用水设备及过滤组件，
所述实验室废水回收池包括支架、废水回收盆及实验室废水流出管，所述废水回收盆设置于所述支架上，所述实验室废水流出管与所述废水回收盆连通;
所述混凝土实验废水回收池包括混凝土实验池体、废水回收池体及混凝土实验废水流出管，所述混凝土实验池体开设有废水流出口，所述废水流出口的出水方向朝向所述废水回收池体设置，所述废水回收池体与所述混凝土实验池体连通，所述混凝土实验废水流出管与所述废水回收池体连通;
所述废水沉淀池包括沉淀池体、综合废水流入管及上清液流出管，所述综合废水流入管的第一端分别与所述实验室废水流出管及所述混凝土实验废水流出管连通，所述沉淀池体分别与所述综合废水流入管的第二端及所述上清液流出管的第一端连通，所述上清液流出管的第二端与所述用水设备连通;
过滤组件，所述过滤组件包括第一滤渣网、第二滤渣网、第三滤渣网及泄污管，所述第一滤渣网、所述第二滤渣网及所述第三滤渣网间隔设置于所述沉淀池体内，且所述第一滤渣网朝向所述综合废水流入管设置，所述第三滤渣网朝向所述上清液流出管设置，所述第一滤渣网、所述第二滤渣网及所述第三滤渣网的滤孔依次增大，所述泄污管与所述沉淀池体连通。
2.根据权利要求1所述的废水回收套件，其特征在于，所述沉淀池体具有中空长方体结构。
3.根据权利要求2所述的废水回收套件，其特征在于，所述泄污管具有圆管状结构。
4.根据权利要求1所述的废水回收套件，其特征在于，所述第一滤渣网到所述第二滤渣网之间的距离与所述第二滤渣网到所述第三滤渣网之间的距离相等。
5.根据权利要求1所述的废水回收套件，其特征在于，所述泄污管包括第一泄污管体、第二泄污管体及第三泄污管体，所述第一泄污管体、第二泄污管体及第三泄污管体分别与所述沉淀池体连通。
6.根据权利要求5所述的废水回收套件，其特征在于，所述第一泄污管体邻近所述第一滤渣网设置。
7.根据权利要求5所述的废水回收套件，其特征在于，所述第二泄污管体邻近所述第二滤渣网设置。
8.根据权利要求5所述的废水回收套件，其特征在于，所述第三泄污管体邻近所述第三滤渣网设置。
说明书
废水回收套件
技术领域
本实用新型涉及减水剂废水回收处理技术领域，特别是涉及一种废水回收套件。
背景技术
目前，减水剂是一种在维持混凝土坍落度不变的条件下，能减少拌合用水量的混凝土外加剂，其中，减水剂大多属于阴离子表面活性剂，有木质素磺酸盐、萘磺酸盐甲醛聚合物等。加入混凝土拌合物后对水泥颗粒有分散作用，能改善其工作性，减少单位用水量，改善混凝土拌合物的流动性;或减少单位水泥用量，节约水泥。
进一步的，在减水剂出厂前，需要在实验室内对其进行理化性质进行测试，并且还需要对减水剂在混凝土上的使用效果进行测试，而这些测试都会产生的大量的废水，减水剂实验测试废水的含水量达到90%上，传统的方式是直接将将这些废水排至下水道内，这样，会污染环境，也会浪费大量的水资源。
实用新型内容
基于此，有必要提供一种能够减少对环境污染程度以及能够节约水资源的废水回收套件。
一种废水回收套件，包括：实验室废水回收池、混凝土实验废水回收池、废水沉淀池、用水设备及过滤组件，
所述实验室废水回收池包括支架、废水回收盆及实验室废水流出管，所述废水回收盆设置于所述支架上，所述实验室废水流出管与所述废水回收盆连通;
所述混凝土实验废水回收池包括混凝土实验池体、废水回收池体及混凝土实验废水流出管，所述混凝土实验池体开设有废水流出口，所述废水流出口的出水方向朝向所述废水回收池体设置，所述废水回收池体与所述混凝土实验池体连通，所述混凝土实验废水流出管与所述废水回收池体连通;
所述废水沉淀池包括沉淀池体、综合废水流入管及上清液流出管，所述综合废水流入管的第一端分别与所述实验室废水流出管及所述混凝土实验废水流出管连通，所述沉淀池体分别与所述综合废水流入管的第二端及所述上清液流出管的第一端连通，所述上清液流出管的第二端与所述用水设备连通;
过滤组件，所述过滤组件包括第一滤渣网、第二滤渣网、第三滤渣网及泄污管，所述第一滤渣网、所述第二滤渣网及所述第三滤渣网间隔设置于所述沉淀池体内，且所述第一滤渣网朝向所述综合废水流入管设置，所述第三滤渣网朝向所述上清液流出管设置，所述第一滤渣网、所述第二滤渣网及所述第三滤渣网的滤孔依次增大，所述泄污管与所述沉淀池体连通。
在其中一个实施例中，所述沉淀池体具有中空长方体结构。
在其中一个实施例中，所述泄污管具有圆管状结构。
在其中一个实施例中，所述第一滤渣网到所述第二滤渣网之间的距离与所述第二滤渣网到所述第三滤渣网之间的距离相等。
在其中一个实施例中，所述泄污管包括第一泄污管体、第二泄污管体及第三泄污管体，所述第一泄污管体、第二泄污管体及第三泄污管体分别与所述沉淀池体连通。
在其中一个实施例中，所述第一泄污管体邻近所述第一滤渣网设置。
在其中一个实施例中，所述第二泄污管体邻近所述第二滤渣网设置。
在其中一个实施例中，所述第三泄污管体邻近所述第三滤渣网设置。
上述废水回收套件通过设置实验室废水回收池、混凝土实验废水回收池、废水沉淀池及用水设备，能够将实验室废水和混凝土实验废水进行收集和处理，并通入用水设备内重新使用，既能够节约水资源，又能够减少对环境污染程度。此外，此外，从综合废水流入管流出的综合废水经过第一滤渣网、第二滤渣网及第三滤渣网过滤后，能够提高废水沉淀池的杂质沉淀效果。泄污管用于排出沉淀池体内的淤积物。
