申请日2016.10.28
公开(公告)日2017.06.06
IPC分类号A01C3/02; C05F17/02
摘要

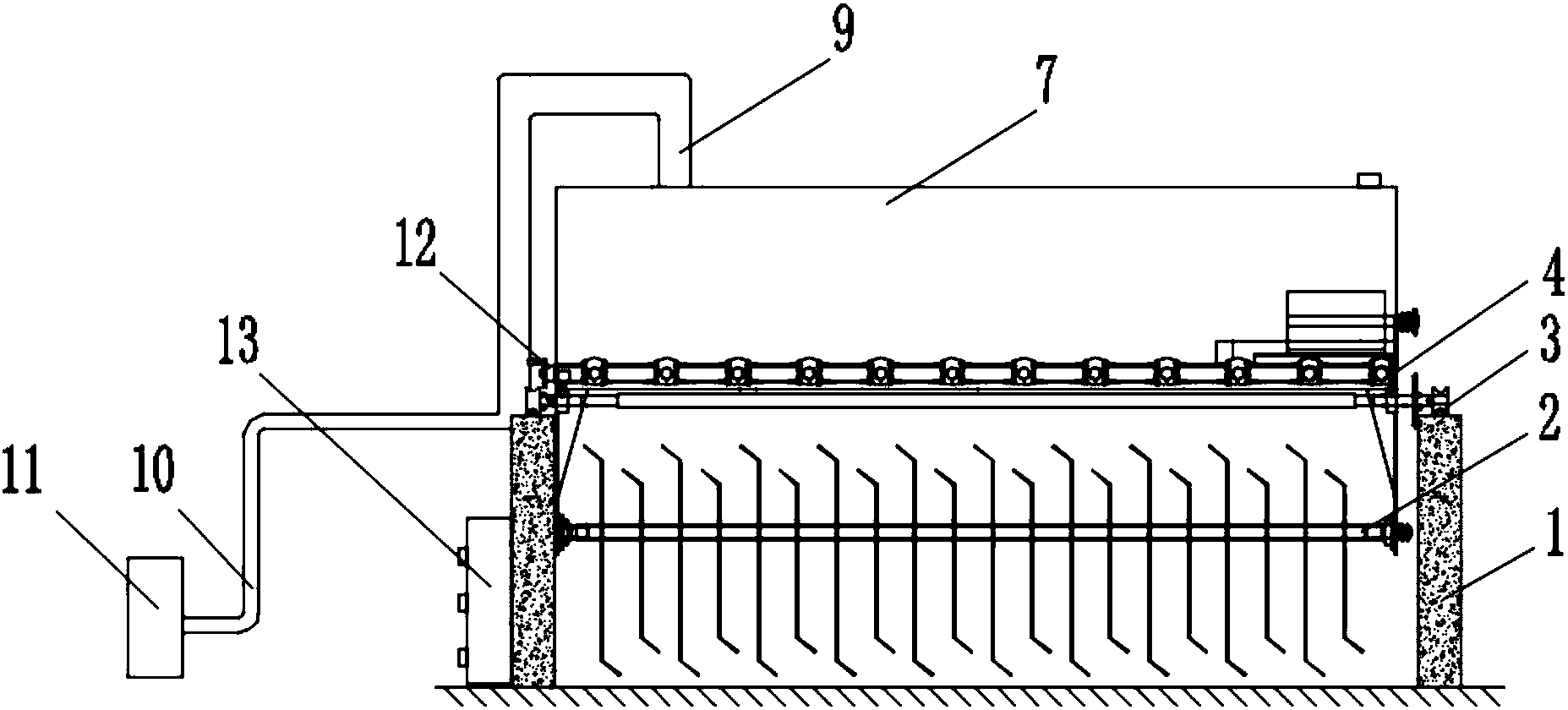

本实用新型公开了一种可以自动装载与喷淋 污水的垫料翻耙机，包括轨道和翻耙机构，所述轨道上滑动安装行走轮，且翻耙机构的两侧通过行走轮与轨道滑动连接，所述翻耙机构的前后两侧均设有限位板，且轨道的两端设有与限位板相配合的限位开关，所述翻耙机构的顶部分别固定安装有驱动装置和污水处理装置。通过在翻耙机构上设有污水处理装置，可以对污水进行循环利用，使用污水来对翻耙有机肥垫料进行补充水分和养分，而且还可以对翻耙起来的尘土进行降尘;通过在箱体内设有水箱搅拌排，可以对箱体的污水进行搅拌防止滤嘴发生堵塞;通过设有滤网满限位传感器，可以实时检测注水槽处的杂质以便于对杂质滤网进行更换。
摘要附图
权利要求书
1.一种可以自动装载与喷淋污水的垫料翻耙机，包括轨道(1)和翻耙机构(2)，其特征在于：所述轨道(1)上滑动安装有行走轮(3)，且翻耙机构(2)的两侧通过行走轮(3)与轨道(1)滑动连接，所述翻耙机构(2)的前后两侧均设有限位板(4)，且轨道(1)的两端设有与限位板(4)相配合的限位开关(5)，所述翻耙机构(2)的顶部分别固定安装有驱动装置(6)和污水处理装置(7)，且驱动装置(6)的转子通过驱动链条(19)与行走轮(3)转动连接，且同一侧的行走轮(3)之间通过行走链条(8)转动连接，所述驱动装置(6)还通过翻耙链条(18)与翻耙机构(2)的转动轴转动连接，所述污水处理装置(7)的顶部设有污水装载管(9)，且污水装载管(9)通过连接软管(10)与外接的污水泵(11)连接，所述污水处理装置(7)的外侧壁设有调控污水处理装置(7)的喷淋调节开关(12)，所述轨道(1)的外侧壁安装有电控箱(13)，且电控箱(13)分别与驱动装置(6)、限位开关(5)、污水处理装置(7)和喷淋调节开关(12)电性连接，且电控箱(13)还与外接电源电连接，所述电控箱(13)的侧表面分别设有警示灯(14)、蜂鸣报警器(15)、旋拧式开关(16)和按钮式开关(17)，且警示灯(14)、蜂鸣报警器(15)、旋拧式开关(16)和按钮式开关(17)均与电控箱(13)内的电源电路和控制电路电连接;
所述污水处理装置(7)包括箱体(71)，且箱体(71)的顶部设有注水槽(72)，箱体(71)的底部均匀设有滤嘴(73)，所述箱体(71)的内腔中部水平安装有水箱搅拌驱动轴(74)，且水箱搅拌驱动轴(74)上均匀设有水箱搅拌排(75)，所述箱体(71)的内腔侧壁设有水位检测装置(76)，且水位检测装置(76)包括水位上限位传感器(761)和水位下限位传感器(762)，所述注水槽(72)的顶部安装有滤网满限位传感器(77)，所述水箱搅拌驱动轴(74)延伸至箱体(71)外侧壁的端部通过水箱搅拌链条(79)与同侧的行走轮(3)转 动连接。
2.根据权利要求1所述的一种可以自动装载与喷淋污水的垫料翻耙机，其特征在于：所述滤嘴(73)包括滤嘴主体(731)，且滤嘴主体(731)的入水口处安装有滤网(732)，所述滤嘴主体(731)的出水口处均匀设有喷孔(733)。
3.根据权利要求1所述的一种可以自动装载与喷淋污水的垫料翻耙机，其特征在于：所述水箱搅拌排(75)的剖面为十字型。
4.根据权利要求1所述的一种可以自动装载与喷淋污水的垫料翻耙机，其特征在于：所述注水槽(72)的出水口处设有杂质滤网(78)。
说明书
一种可以自动装载与喷淋污水的垫料翻耙机
技术领域
本实用新型涉及翻耙机技术领域，具体为一种可以自动装载与喷淋污水的垫料翻耙机。
背景技术
垫料翻耙机是一种用于对制作有机肥料的原料进行翻耙的设备，由于有机肥料的长时间放置会影响肥料的营养和水分不足造成发酵效果比较差的问题，所以需要对有机肥垫料进行翻耙，并且同时对肥料喷淋水分，一般需要人工对其进行洒水，另外如果采用喷淋有机污水会增加发酵的效果并且可以充分利用资源，但是废水中带有固体颗粒经常对喷淋装置造成堵塞，非常不方便。
实用新型内容
本实用新型的目的在于提供一种可以自动装载与喷淋污水的垫料翻耙机，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种可以自动装载与喷淋污水的垫料翻耙机，包括轨道和翻耙机构，所述轨道上滑动安装有行走轮，且翻耙机构的两侧通过行走轮与轨道滑动连接，所述翻耙机构的前后两侧均设有限位板，且轨道的两端设有与限位板相配合的限位开关，所述翻耙机构的顶部分别固定安装有驱动装置和污水处理装置，且驱动装置的转子通过驱动链条与行走轮转动连接，且同一侧的行走轮之间通过行走链条转动连接，所述驱动装置还通过翻耙链条与翻耙机构的转动轴转动连接，所述污水处理装置的顶部设有污水装载管，且污水装载管通过连接软管与外接的污水泵连接，所述污水处理装置的外侧壁设有调控污水处理装置的喷淋调节开关，所述轨道的外侧壁安装有电控箱，且电控箱分别与驱动装置、限位开关、污水处理装置和喷淋调 节开关电性连接，且电控箱还与外接电源电连接，所述电控箱的侧表面分别设有警示灯、蜂鸣报警器、旋拧式开关和按钮式开关，且警示灯、蜂鸣报警器、旋拧式开关和按钮式开关均与电控箱内的电源电路和控制电路电连接;
所述污水处理装置包括箱体，且箱体的顶部设有注水槽，箱体的底部均匀设有滤嘴，所述箱体的内腔中部水平安装有水箱搅拌驱动轴，且水箱搅拌驱动轴上均匀设有水箱搅拌排，所述箱体的内腔侧壁设有水位检测装置，且水位检测装置包括水位上限位传感器和水位下限位传感器，所述注水槽的顶部安装有滤网满限位传感器，所述水箱搅拌驱动轴延伸至箱体外侧壁的端部通过水箱搅拌链条与同侧的行走轮转动连接。
优选的，所述滤嘴包括滤嘴主体，且滤嘴主体的入水口处安装有滤网，所述滤嘴主体的出水口处均匀设有喷孔。
优选的，所述水箱搅拌排的剖面为十字型。
优选的，所述注水槽的出水口处设有杂质滤网。
与现有技术相比，本实用新型的有益效果是：该可以自动装载与喷淋污水的垫料翻耙机，通过在翻耙机构上设有污水处理装置，可以对污水进行循环利用，使用污水来对翻耙有机肥垫料进行补充水分和养分，而且可以提高发酵的效果;通过在箱体内设有水箱搅拌排，可以对箱体的污水进行搅拌防止滤嘴发生堵塞;通过设有滤网满限位传感器，可以实时检测注水槽处的杂质以便于对杂质滤网进行更换或清理。
