申请日2016.10.28
公开(公告)日2017.05.24
IPC分类号B01F5/00; C02F3/28
摘要
本实用新型公开了一种用于 污水处理的重力型搅拌系统，包括搅拌池和设置于搅拌池上方的暂储罐，所述暂储罐底部设置有可被控制打开和关闭的倾泻闸门，暂储罐上端设置有进水口，暂储于暂储罐中的污水在重力的作用下通过打开的倾泻闸门冲击搅拌池内的泥水实现搅拌;通过设置暂储罐，收集污水形成冲击搅拌池内泥水的重力势能，利用水力扰动原理，实现自动搅拌目的，替代潜水搅拌机的功能，使用寿命长，能耗低，维护维修方便，成本低廉。

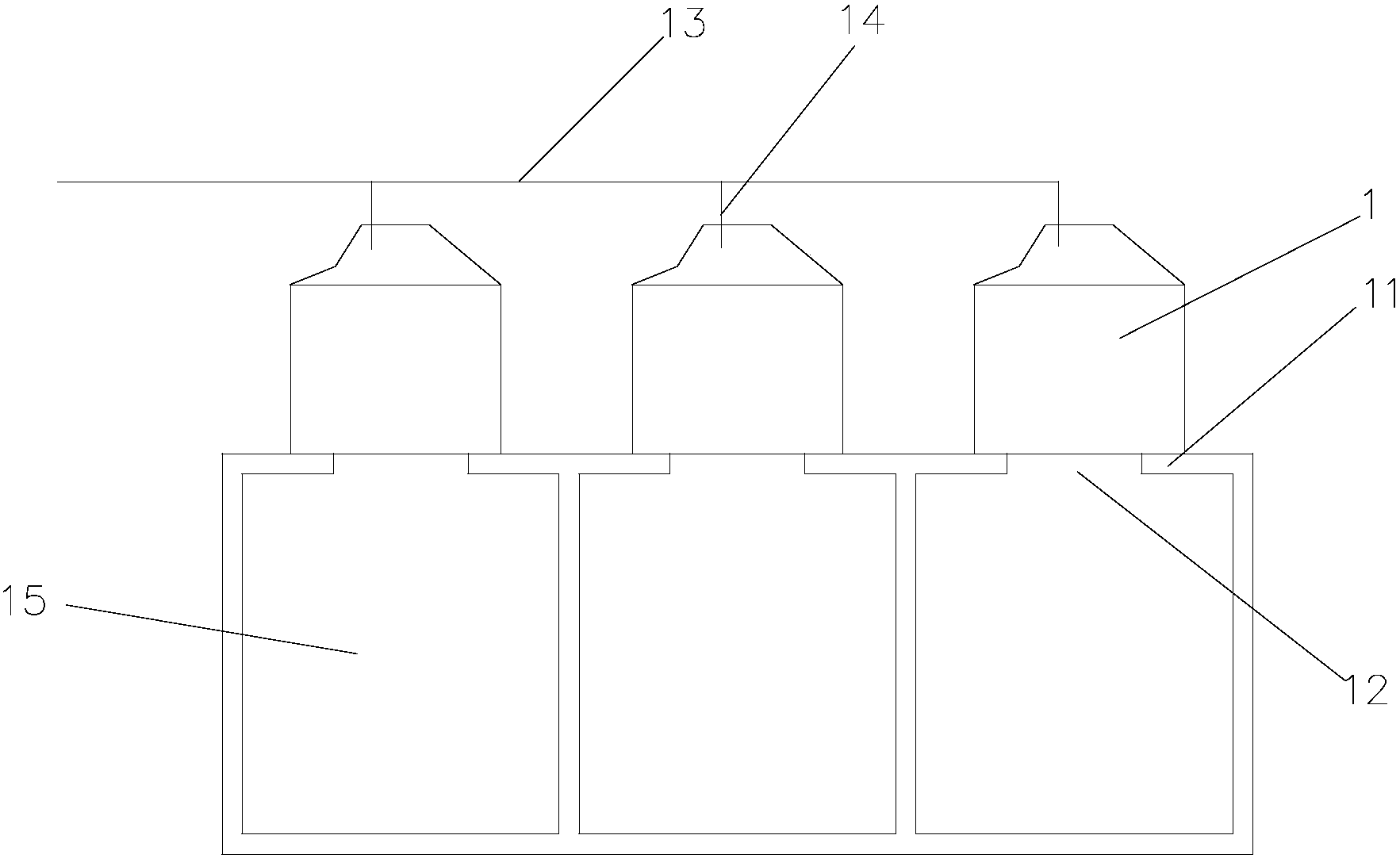

摘要附图
权利要求书
1.一种用于污水处理的重力型搅拌系统，其特征在于：包括搅拌池和设置于搅拌池上方的暂储罐，所述暂储罐底部设置有可被控制打开和关闭的倾泻闸门，暂储罐上端设置有进水口，暂储于暂储罐中的污水在重力的作用下通过打开的倾泻闸门冲击搅拌池内的泥水实现搅拌。
2.根据权利要求1所述的用于污水处理的重力型搅拌系统，其特征在于：所述倾泻闸门包括铰接于暂储罐底部的翻转门体和用于驱动翻转门体打开及关闭的电磁铁;电磁铁包括固定设置于暂储罐底部的第一电磁铁和固定设置于翻转门体的第二电磁铁，所述第一电磁铁和第二电磁铁通过控制自身电流的通或断实现吸附或分离并使倾泻闸门关闭或打开。
3.根据权利要求2所述的用于污水处理的重力型搅拌系统，其特征在于：还包括自动控制装置，所述自动控制装置包括：
液位传感器，用于监测暂储罐内污水液位高度;
电流开关，用于控制电磁铁通电或断电并实现倾泻闸门关闭或打开;
控制器，用于根据液位传感器的输出信号控制电流开关的通或断;
所述液位传感器的输出端与控制器的输入端电连接，控制器的输出端与电流开关的控制端电连接。
4.根据权利要求3所述的用于污水处理的重力型搅拌系统，其特征在于：所述液位传感器为设置于暂储罐内部上端的浮球液位计。
5.根据权利要求2所述的用于污水处理的重力型搅拌系统，其特征在于：所述暂储罐底部上凹形成用于安装第一电磁铁的上沉台，所述翻转门体边缘下凹形成与下沉台正对并用于安装第二电磁铁的下沉台。
6.根据权利要求5所述的用于污水处理的重力型搅拌系统，其特征在于：所述暂储罐底部上表面设置有第一橡胶垫，所述翻转门体上表面设置有第二橡胶垫，所述第二橡胶垫的边缘延伸形成与第一橡胶垫搭接密封的搭接边。
7.根据权利要求2所述的用于污水处理的重力型搅拌系统，其特征在于：所述翻转门体为矩形门体。
8.根据权利要求1所述的用于污水处理的重力型搅拌系统，其特征在于：所述搅拌池顶部一体形成用于放置暂储罐的安装座，所述安装座开设有与倾泻闸门对应的过孔。
9.根据权利要求1所述的用于污水处理的重力型搅拌系统，其特征在于：所述搅拌池为相邻设置的多个且每个搅拌池上端均设置有暂储罐。
10.根据权利要求9所述的用于污水处理的重力型搅拌系统，其特征在于：还包扩进水管，所述进水管连通设置有分别与暂储罐一一对应的分进水管。
说明书
用于污水处理的重力型搅拌系统
技术领域
本实用新型涉及污水处理领域，具体涉及一种用于污水处理的重力型搅拌系统。
背景技术
污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，生活污水处理厂多采用活性污泥法处理，活性污泥法具有处理效果稳定等优点，在活性污泥法的厌氧段或缺氧段，保证泥水的充分接触，通常情况下需要安装潜水搅拌机，潜水搅拌机位于水下，存在能耗高，使用寿命短，保养维护不便，建设投资高等缺点。
因此，为解决以上问题，需要一种用于污水处理的重力型搅拌系统，能够利用水力扰动原理，实现自动搅拌目的，替代潜水搅拌机的功能，使用寿命长，能耗低，维护维修方便，成本低廉，利于推广。
实用新型内容
有鉴于此，本实用新型的目的是克服现有技术中的缺陷，提供用于污水处理的重力型搅拌系统，能够利用水力扰动原理，实现自动搅拌目的，替代潜水搅拌机的功能，使用寿命长，能耗低，维护维修方便，成本低廉，利于推广。
本实用新型的用于污水处理的重力型搅拌系统，包括搅拌池和设置于搅拌池上方的暂储罐，所述暂储罐底部设置有可被控制打开和关闭的倾泻闸门，暂储罐上端设置有进水口，暂储于暂储罐中的污水在重力的作用下通过打开的倾泻闸门冲击搅拌池内的泥水实现搅拌。
进一步，所述倾泻闸门包括铰接于暂储罐底部的翻转门体和用于驱动翻转门体打开及关闭的电磁铁;电磁铁包括固定设置于暂储罐底部的第一电磁铁和固定设置于翻转门体的第二电磁铁，所述第一电磁铁和第二电磁铁通过控制自身电流的通或断实现吸附或分离并使倾泻闸门关闭或打开。
进一步，还包括自动控制装置，所述自动控制装置包括：
液位传感器，用于监测暂储罐内污水液位高度;
电流开关，用于控制电磁铁通电或断电并实现倾泻闸门关闭或打开;
控制器，用于根据液位传感器的输出信号控制电流开关的通或断;
所述液位传感器的输出端与控制器的输入端电连接，控制器的输出端与电流开关的控制端电连接。
进一步，所述液位传感器为设置于暂储罐内部上端的浮球液位计。
进一步，所述暂储罐底部上凹形成用于安装第一电磁铁的上沉台，所述翻转门体边缘下凹形成与下沉台正对并用于安装第二电磁铁的下沉台。
进一步，所述暂储罐底部上表面设置有第一橡胶垫，所述翻转门体上表面设置有第二橡胶垫，所述第二橡胶垫的边缘延伸形成与第一橡胶垫搭接密封的搭接边。
进一步，所述翻转门体为矩形门体。
进一步，所述搅拌池顶部一体形成用于放置暂储罐的安装座，所述安装座开设有与倾泻闸门对应的过孔。
进一步，所述搅拌池为相邻设置的多个且每个搅拌池上端均设置有暂储罐。
进一步，还包扩进水管，所述进水管连通设置有分别与暂储罐一一对应的分进水管。
本实用新型的有益效果是：本实用新型公开的一种用于污水处理的重力型搅拌系统，通过设置暂储罐，收集污水形成冲击搅拌池内泥水的重力势能，利用水力扰动原理，实现自动搅拌目的，替代潜水搅拌机的功能，使用寿命长，能耗低，维护维修方便，成本低廉。
