申请日2016.10.28
公开(公告)日2017.06.16
IPC分类号H05B37/02; H05B33/08
摘要
本实用新型提供的一种地下 污水处理厂的照明控制装置及照明控制系统，适用于控制技术领域。其包括：导光单元、光感单元、控制单元以及驱动单元;导光单元用于将地面上的光线传导至地下污水处理厂内，光感单元的信号输出端与控制单元的信号输入端相连，控制单元的信号输出端与驱动单元的信号输入端相连，驱动单元的信号输出端与照明装置的受控端相连，当导光单元传导的光线的光照强度小于阈值时，驱动单元根据第一驱动信号控制照明装置开启，当导光单元传导的光线的光照强度大于阈值时，驱动单元根据第二驱动信号控制所述照明装置关闭，使得在白天有自然光照时，无需开启照明装置为地下污水处理厂进行照明，降低了照明装置的用电能耗。

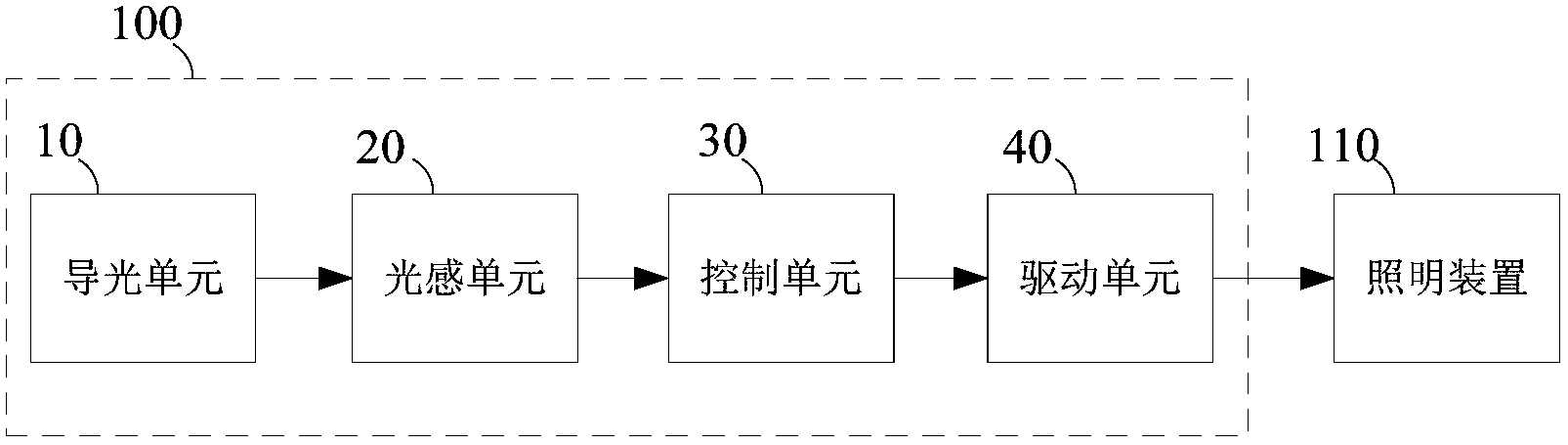

摘要附图
权利要求书
1.一种地下污水处理厂的照明控制装置，设于地下污水处理厂内并与照明装置相连，用于控制地下污水处理厂内的照明装置，其特征在于，所述照明控制装置包括：导光单元、光感单元、控制单元以及驱动单元;
所述导光单元用于将地面上的光线传导至地下污水处理厂内，所述光感单元的信号输出端与所述控制单元的信号输入端相连，所述控制单元的信号输出端与所述驱动单元的信号输入端相连，所述驱动单元的信号输出端与所述照明装置的受控端相连;
所述光感单元对所述导光单元传导的光线进行采集，当所述导光单元传导的光线的光照强度小于阈值时，所述光感单元向所述控制单元发送第一触发信号，所述控制单元根据所述第一触发信号生成第一驱动信号，并将所述第一驱动信号发送给所述驱动单元，所述驱动单元根据所述第一驱动信号控制所述照明装置开启;当所述导光单元传导的光线的光照强度大于阈值时，所述光感单元向所述控制单元发送第二触发信号，所述控制单元根据所述第二触发信号生成第二驱动信号，并将所述第二驱动信号发送给所述驱动单元，所述驱动单元根据所述第二驱动信号控制所述照明装置关闭。
2.如权利要求1所述的地下污水处理厂的照明控制装置，其特征在于，所述照明控制装置还包括面板开关单元和人体探测单元;
所述面板开关单元与所述控制单元相连，供用户控制所述照明装置的开启、关闭、进入常开模式或者进入常关模式;
所述人体探测单元与所述控制单元相连，所述人体探测单元用于检测所述照明装置的照明范围内是否有人;
当所述照明装置处于常关模式且检测到所述照明装置的照明范围内有人时，所述人体探测单元向所述控制单元发送第三触发信号，所述控制单元根据所述第三触发信号生成第三驱动信号并将所述第三驱动信号发送给所述驱动单元，所述驱动单元根据所述第三驱动信号控制所述照明装置开启。
3.如权利要求1或2所述的地下污水处理厂的照明控制装置，其特征在于，所述导光单元为导光管。
4.如权利要求1所述的地下污水处理厂的照明控制装置，其特征在于，所述控制单元的信号输出端与所述驱动单元的信号输入端之间通过外部数据总线相连。
5.如权利要求1所述的地下污水处理厂的照明控制装置，其特征在于，所述控制单元的信号输出端与所述驱动单元的信号输入端之间通过RS485总线相连。
6.如权利要求1所述的地下污水处理厂的照明控制装置，其特征在于，所述驱动单元包括LED驱动电路、日光灯驱动电路、荧光灯驱动电路或应急灯驱动电路。
7.一种地下污水处理厂的照明控制系统，包括后台服务器与照明装置，其特征在于，所述照明控制系统还包括如权利要求1-6任意一项所述的照明控制装置。
8.如权利要求7所述的地下污水处理厂的照明控制系统，其特征在于，所述照明控制装置与所述后台服务器之间通过RS485总线相连。
说明书
地下污水处理厂的照明控制装置及照明控制系统
技术领域
本实用新型属于照明控制领域，尤其涉及一种地下污水处理厂的照明控制装置及照明控制系统。
背景技术
随着城市不断扩张，对生活污水的处理需求也越来越大。为了减少对城市地面土地的占有率，大多数污水处理厂都建在地下，虽然能在一定程度上节约了宝贵的土地资源，但是，当白天有自然光照时，由于地下污水处理厂建在地底下，自然光照无法在白天时为其照明，使得地下污水处理厂中的照明装置需要全天开启，进而损耗大量的电能。
实用新型内容
本实用新型的目的在于提供一种地下污水处理厂的照明控制装置及照明控制系统，旨在解决地下污水处理厂的照明装置需要全天开启，进而造成的用电能耗大的问题。
本实用新型是这样实现的，一种地下污水处理厂的照明控制装置，设于地下污水处理厂内并与照明装置相连，用于控制地下污水处理厂内的照明装置，所述照明控制装置包括：导光单元、光感单元、控制单元以及驱动单元;
所述导光单元用于将地面上的光线传导至地下污水处理厂内，所述光感单元的信号输出端与所述控制单元的信号输入端相连，所述控制单元的信号输出端与所述驱动单元的信号输入端相连，所述驱动单元的信号输出端与所述照明装置的受控端相连;
所述光感单元对所述导光单元传导的光线进行采集，当所述导光单元传导的光线的光照强度小于阈值时，所述光感单元向所述控制单元发送第一触发信号，所述控制单元根据所述第一触发信号生成第一驱动信号，并将所述第一驱动信号发送给所述驱动单元，所述驱动单元根据所述第一驱动信号控制所述照明装置开启;当所述导光单元传导的光线的光照强度大于阈值时，所述光感单元向所述控制单元发送第二触发信号，所述控制单元根据所述第二触发信号生成第二驱动信号，并将所述第二驱动信号发送给所述驱动单元，所述驱动单元根据所述第二驱动信号控制所述照明装置关闭。
进一步的，所述照明控制装置还包括面板开关单元和人体探测单元;
所述面板开关单元与所述控制单元相连，供用户控制所述照明装置的开启、关闭、进入常开模式或者进入常关模式;
所述人体探测单元与所述控制单元相连，所述人体探测单元用于检测所述照明装置的照明范围内是否有人;
当所述照明装置处于常关模式且检测到所述照明装置的照明范围内有人时，所述人体探测单元向所述控制单元发送第三触发信号，所述控制单元根据所述第三触发信号生成第三驱动信号并将所述第三驱动信号发送给所述驱动单元，所述驱动单元根据所述第三驱动信号控制所述照明装置开启。
进一步的，所述导光单元为导光管。
进一步的，所述控制单元的信号输出端与所述驱动单元的信号输入端之间通过外部数据总线相连。
进一步的，所述控制单元的信号输出端与所述驱动单元的信号输入端之间通过RS485总线相连。
进一步的，所述驱动单元包括LED驱动电路、日光灯驱动电路、荧光灯驱动电路或应急灯驱动电路。
进一步的，所述驱动单元包括LED驱动电路、日光灯驱动电路、荧光灯驱动电路或应急灯驱动电路。
本实用新型的另一目的在于提供一种地下污水处理厂的照明控制系统，包括后台服务器与照明装置，所述照明控制系统还包括如上所述的照明控制装置。
进一步的，所述照明控制装置与所述后台服务器之间通过RS485总线相连。
本实用新型提供的一种地下污水处理厂的照明控制装置，设于地下污水处理厂内，用于控制地下污水处理厂内的照明装置，该照明控制装置包括：导光单元、光感单元、控制单元以及驱动单元;导光单元用于将地面上的光线传输至地下污水处理厂内;光感单元对导光单元传导的光线进行采集，当导光单元传导的光线的光照强度小于阈值时，光感单元向控制单元发送第一触发信号，控制单元根据第一触发信号生成第一驱动信号，并将第一驱动信号发送给驱动单元，驱动单元根据第一驱动信号控制照明装置开启;当导光单元传导的光线的光照强度大于阈值时，光感单元向控制单元发送第二触发信号，控制单元根据第二触发信号生成第二驱动信号，并将第二驱动信号发送给驱动单元，驱动单元根据第二驱动信号控制照明装置关闭。使得在白天有自然光照时，无需开启照明装置为地下污水处理厂进行照明，降低了照明装置的用电能耗。
