申请日2016.10.28
公开(公告)日2017.05.10
IPC分类号C02F1/50
摘要
本实用新型涉及一种集成式简易污水消毒装置，包括一体式结构的密闭池体，池体由复合材料预制而成，池体内部由隔板(1)分隔成消毒剂存储池(2)和污水消毒池(3)，消毒剂存储池(2)内设置有药剂桶(4)和消毒剂投加计量泵(5)，消毒剂存放于药剂桶(4)内，污水消毒池(3)由导流板(6)分隔成若干导流槽(7)，该污水消毒装置为由复合材料预制而成的一体式结构，消毒设备均集成在密闭池体内，施工快速方便，且由于消毒剂采用计量泵进行投加，由此可以精确控制投加量，提高了污水处理效果，特别适用于小型医疗机构的污水消毒处理。

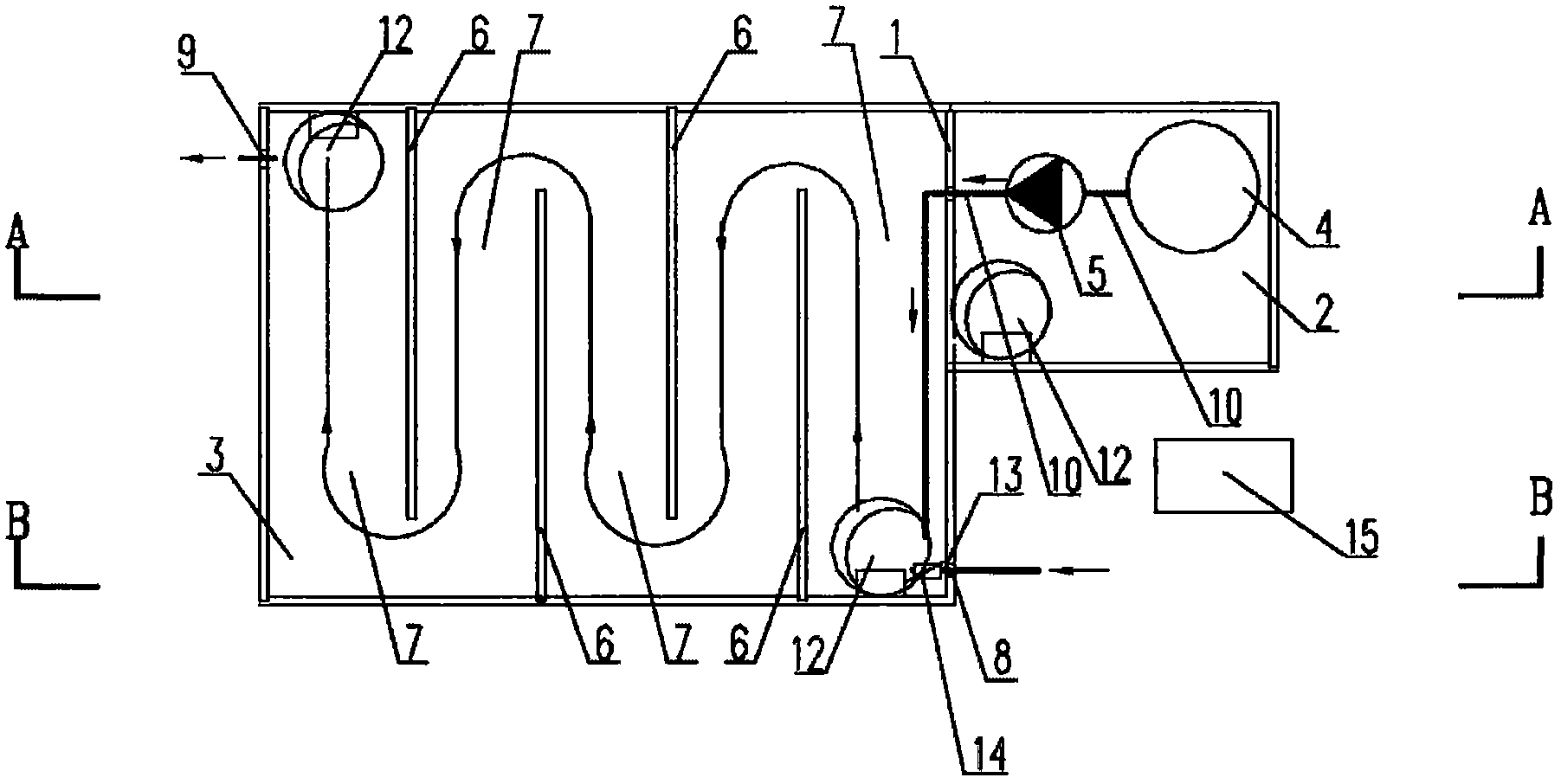

摘要附图
权利要求书
1.一种简易污水消毒装置，包括一体式结构的密闭池体，池体内部由隔板(1)分隔成消毒剂存储池(2)和污水消毒池(3)，消毒剂存储池(2)内设置有药剂桶(4)和消毒剂投加计量泵(5)，消毒剂存放于药剂桶(4)内，污水消毒池(3)由导流板(6)分隔成若干导流槽(7)，污水消毒池(2)与池体外部相通的池壁上设置有进水口(8)，污水消毒池(3)与池体外部相通的池壁上设置有出水口(9)，污水由所述进水口(8)通过污水输送管道(13)进入污水消毒池(3)，污水输送管道(13)与所述污水流量计(14)连通后，再依次流经各导流槽(7)后经所述出水口(9)排出，消毒剂由消毒剂投加计量泵(5)输出后通过消毒剂输送管道(10)贯穿消毒剂存储池(2)与污水消毒池(3)之间的隔板进入污水消毒池(3)，所述消毒剂输送管道(10)上设置有消毒剂控制阀(11)，污水输送管道(13)上设置污水流量计(14)。
2.根据权利要求1所述的简易污水消毒装置，其特征在于所述消毒剂存储池(2)以及污水消毒池(3)上方分别设置有人孔(12)。
3.根据权利要求1或2所述的简易污水消毒装置，其特征在于所述池体外部设置有控制所述消毒剂投加计量泵(5)的控制柜(15)。
说明书
简易污水消毒装置
技术领域
本实用新型涉及一种污水消毒装置，尤其涉及一种用于小型医疗机构的一体式污水消毒装置。
背景技术
根据现行医院污水排放标准，小型医疗机构的污水需要进行消毒处理。现有技术中，CN104326535A提供了一种集成式污水消毒装置，其池体内部由隔板分隔成污水提升池、消毒剂存储池和污水消毒池，污水提升池内设置有污水提升泵，污水由所述进水口进入污水提升池，经污水提升泵提升后通过污水输送管道贯穿隔板进入污水消毒池。
然而上述装置对于可重力流排水的情况是不适用的，因为在这种情况下使用上述装置会增加日常费用。
为了解决上述技术问题，本实用新型提出了一种更为简易的污水消毒装置。
实用新型内容
本实用新型的技术方案是：一种简易污水消毒装置，包括一体式结构的密闭池体，其特征在于，池体内部由隔板分隔成消毒剂存储池和污水消毒池，消毒剂存储池内设置有药剂桶和消毒剂投加计量泵，消毒剂存放于药剂桶内，污水消毒池由导流板分隔成若干导流槽，污水消毒池与池体外部相通的池壁上设置有进水口，污水消毒池与池体外部相通的池壁上设置有出水口，污水由所述进水口通过污水输送管道进入污水消毒池，污水输送管道与所述污水流量计连通后，再依次流经各导流槽后经所述出水口排出，消毒剂由消毒剂投加计量泵输出后通过消毒剂输送管道贯穿消毒剂存储池与污水消毒池之间的隔板进入污水消毒池，所述消毒剂输送管道上设置有消毒剂控制阀。
所述消毒剂存储池以及污水消毒池上方分别设置有人孔。
所述池体外部设置有控制所述消毒剂投加计量泵的控制柜。
本实用新型的技术方案具有以下技术效果：该简易污水消毒装置无需采用提升泵，可适用于重力流排水的情况，由此节约了运行成本。
