申请日2016.10.28
公开(公告)日2017.05.03
IPC分类号C02F9/08
摘要

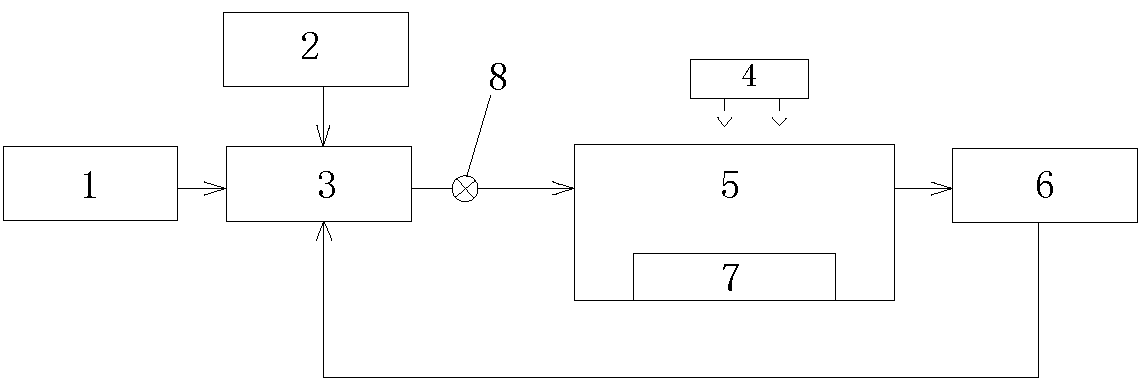

本实用新型涉及超声波紫外线联合废水处理装置，可有效解决水体二次污染，设备使用寿命长，催化剂回收利用，节能环保的问题，包括：预处理池、缓冲池、催化反应器和管式微滤膜;所述预处理池、缓冲池、催化反应器以及管式微滤膜，依次顺序连接;所述缓冲池上设置有二氧化钛加药装置;催化反应器顶部设置有紫外灯，催化反应器底部设置有多个超声波换能器;所述管式微滤膜包括浓液侧和用于排出处理完成的水的清水侧;所述浓液侧设置有回流管路，且所述浓液侧通过回流管路与缓冲池相连。本实用新型结构简单，新颖独特，安装使用方便，工作效率高，成本低，污水处理效果好，节能环保，有良好的经济和社会效益。
摘要附图
权利要求书
1.一种超声波紫外线联合废水处理装置，其特征在于，包括：预处理池、缓冲池、催化反应器和管式微滤膜;
所述预处理池、缓冲池、催化反应器以及管式微滤膜，依次顺序连接;所述缓冲池上设置有二氧化钛加药装置;
催化反应器顶部设置有紫外灯，催化反应器底部设置有多个超声波换能器;
其中，所述管式微滤膜包括浓液侧和用于排出处理完成的水的清水侧;所述浓液侧设置有回流管路，且所述浓液侧通过回流管路与缓冲池相连。
2.根据权利要求1所述的超声波紫外线联合废水处理装置，其特征在于，所述的二氧化钛加药装置可为存储罐或存储瓶，或带有出药口的二氧化钛存储池。
3.根据权利要求1所述的超声波紫外线联合废水处理装置，其特征在于，所述紫外灯包括石英管和多个紫外灯管;多个紫外灯管并联或串联的设置在所述石英管内。
4.根据权利要求1所述的超声波紫外线联合废水处理装置，其特征在于，所述管式微滤膜为纤维管式过滤器。
5.根据权利要求1所述的超声波紫外线联合废水处理装置，其特征在于，所述超声波换能器包括多个频率均不相同的超声发声单元;多个超声发声单元之间相互串联。
说明书
超声波紫外线联合废水处理装置
技术领域
本实用新型涉及废水处理，特别是一种超声波紫外线联合废水处理装置。
背景技术
在工业生产中，对所产生的废水必需经过处理，以达到排放要求，目前废水处理设备有很多，但由于种种原因，均存在这样或那样的技术问题。以氧化剂在光的辐射下产生氧化能力较强的自由基处理废水为例，根据氧化剂的种类不同，可分为UV/H2O2、UV/O3及UV/H2O2 /O3等系统，特别是纳米级催化剂的开发使得光催化反应系统具有更高的效率。紫外光照可以显著提高纳米二氧化钛光催化的效率。现有技术中原水未经处理，其浊度色度较高，紫外光在水中衰减很快，不能充分发挥紫外光激发纳米粒子的作用。
影响光催化技术的实际应用主要存在两个问题：一是催化剂与水体的分离，二是光催化反应效率的提高。研究已经表明悬浮型光催化反应系统要比固定型光催化反应系统效率更高。但是直接投放小粒径纳米粒子，会造成水体二次污染，光催化剂不能循环使用等问题。
目前多采用膜过滤分离和光催化氧化技术有效结合，从而实现了催化剂从水体中有效分离，在反应器中循环使用的问题，使水处理过程连续运行。但存在以下弊端：由于采用的光催化剂是粉末态，长时间运行时会出现紫外灯灯壁表面出现附着物，光的投射效率大大减小和催化剂在水中容易聚集而失去活性，难以循环回用，另外粉末态催化剂容易再次在膜的表面沉积导致膜的孔道堵塞，膜污染更严重，膜通道下降很快，造成膜清洗周期变短，限制了光催化膜反应系统连续运行，处理效率低，费用高，设备使用寿命短。因此如何有效克服纳米二氧化钛重复利用、紫外灯壁清洁及设备使用寿命短的问题，显得尤为重要。
实用新型内容
针对上述情况，为克服现有技术之缺陷，本实用新型之目的就是提供一种超声波紫外线联合废水处理装置，可有效解决水体二次污染，设备使用寿命长，催化剂回收利用，节能环保的问题。
本实用新型解决的技术方案是提供一种超声波紫外线联合废水处理装置，包括：预处理池、缓冲池、催化反应器和管式微滤膜;
所述预处理池、缓冲池、催化反应器以及管式微滤膜，依次顺序连接;所述缓冲池上设置有二氧化钛加药装置;
催化反应器顶部设置有紫外灯，催化反应器底部设置有多个超声波换能器;
其中，所述管式微滤膜包括浓液侧和用于排出处理完成的水的清水侧;所述浓液侧设置有回流管路，且所述浓液侧通过回流管路与缓冲池相连。
其中，所述的二氧化钛加药装置可为存储罐或存储瓶，或带有出药口的二氧化钛存储池。
其中，所述紫外灯包括石英管和多个紫外灯管;多个紫外灯管并联或串联的设置在所述石英管内。
其中，所述管式微滤膜为纤维管式过滤器。
其中，所述超声波换能器包括多个频率均不相同的超声发声单元;多个超声发声单元之间相互串联。
本实用新型结构简单，新颖独特，安装使用方便，工作效率高，成本低，污水(废水)处理效果好，节能环保，有良好的经济和社会效益。
