申请日2016.11.23
公开(公告)日2017.09.22
IPC分类号C02F9/08
摘要
本实用新型公开了一种污水处理过滤桶，包括过滤桶外壳，所述过滤桶外壳的顶部安装有抽水泵和进水口，所述抽水泵位于进水口的一侧，所述过滤桶外壳的内部安装有过滤装置和净化器，所述净化器位于过滤装置的下方，所述过滤桶外壳的一侧安装有微电脑操控器，所述微电脑操控器的前表壁安装有显示屏幕、调速按键和功能按键，所述显示屏幕位于调速按键的一侧，所述功能按键位于调速按键的另一侧。本实用新型，通过水质监测传感器可以检测过滤净化后的水质情况，并且将该检测到的信息反馈到显示屏幕上，便于使用者的观察，当检测到的水质超出正常范围时，抽水泵将水箱内水自动抽取到过滤装置内，进行重复多次的过滤净化。
权利要求书

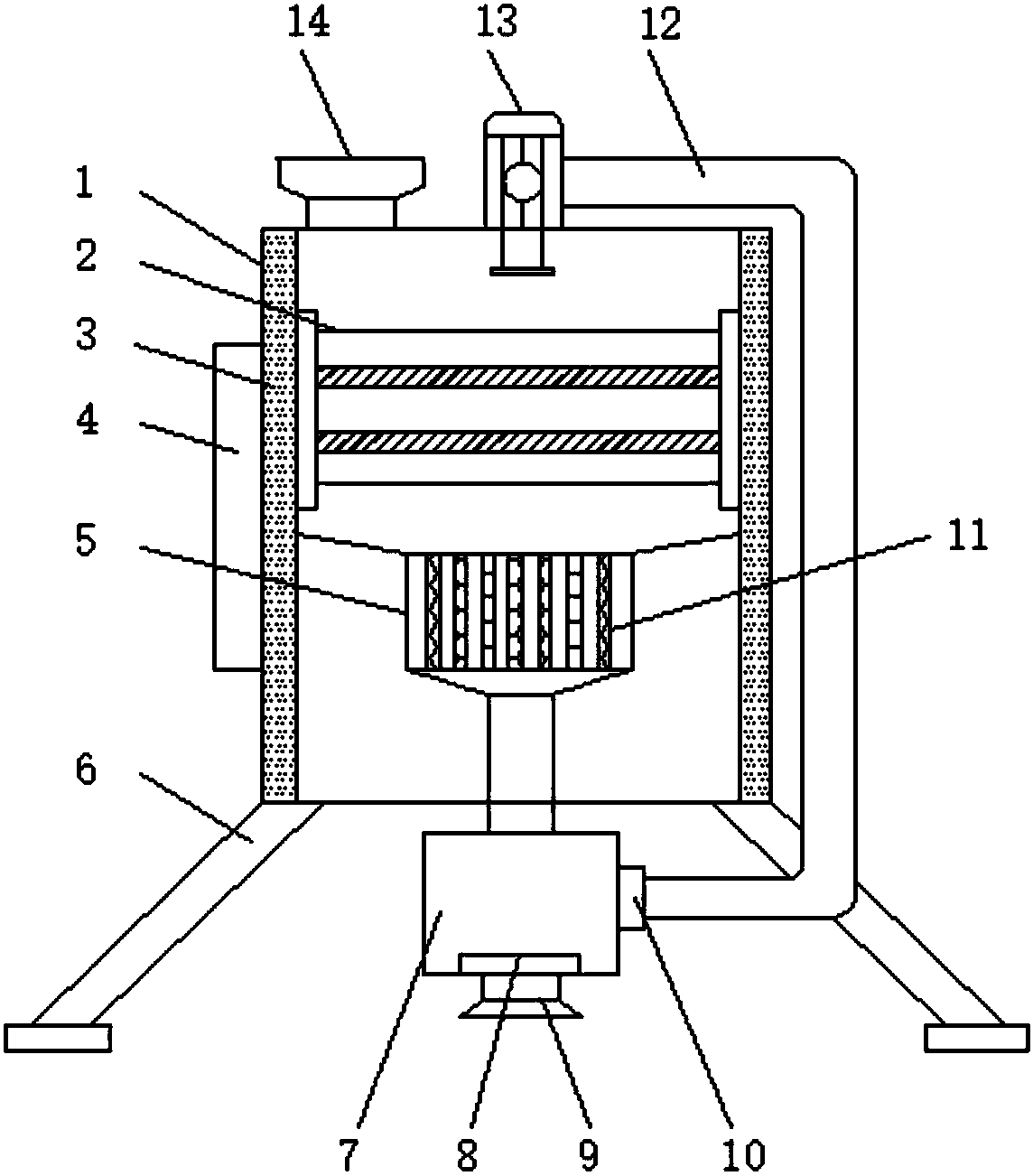

1.一种污水处理过滤桶，包括过滤桶外壳(1)，其特征在于：所述过滤桶外壳(1)的顶部安装有抽水泵(13)和进水口(14)，所述抽水泵(13)位于进水口(14)的一侧，所述过滤桶外壳(1)的内部安装有过滤装置(2)和净化器(5)，所述净化器(5)位于过滤装置(2)的下方，所述过滤装置(2)的内部安装有第一过滤网(15)和第二过滤网(16)，所述第一过滤网(15)位于第二过滤网(16)的上方，所述净化器(5)与水箱(7)通过导管连接，所述水箱(7)的内部底端安装有水质监测传感器(8)，且水箱(7)与抽水泵(13)通过输水管道(12)连接，所述过滤桶外壳(1)的一侧安装有微电脑操控器(4)，且过滤桶外壳(1)的底端安装有支撑腿(6)，所述微电脑操控器(4)的前表壁安装有显示屏幕(17)、调速按键(18)和功能按键(19)，所述显示屏幕(17)位于调速按键(18)的一侧，所述功能按键(19)位于调速按键(18)的另一侧。
2.根据权利要求1所述的一种污水处理过滤桶，其特征在于：所述支撑腿(6)共设有四个，且四个支撑腿(6)分别安装在过滤桶外壳(1)的底部四个拐角处。
3.根据权利要求1所述的一种污水处理过滤桶，其特征在于：所述过滤桶外壳(1)为双层结构，且过滤桶外壳(1)的间隙出安装有填充层(3)。
4.根据权利要求1所述的一种污水处理过滤桶，其特征在于：所述水箱7的底部设有出水口(9)，所述输水管道(12)与水箱(7)之间设有电磁阀门(10)。
5.根据权利要求1所述的一种污水处理过滤桶，其特征在于：所述净化器(5)的内部安装有紫外线杀菌装置(11)。
说明书
一种污水处理过滤桶
技术领域
本实用新型涉及过滤桶设备技术领域，具体为一种污水处理过滤桶。
背景技术
随着科学技术的飞速发展，工业领域也得到了很大程度的发展，其发展速度已远超人们的预想，而在工业发展的同时，同业废水也无可避免，而工业废水如果直接排放就会污染环境，这会给人们带来损失，而现有的污水过滤器价格较为昂贵，过滤效果不佳，且使用寿命较短，在长期使用后，杂质会粘附在过滤层上，导致过滤孔被堵塞，出现除污困难或者污水处理不彻底的现象，这都会给使用者带来损失。
实用新型内容
本实用新型的目的在于提供一种污水处理过滤桶，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理过滤桶，包括过滤桶外壳，所述过滤桶外壳的顶部安装有抽水泵和进水口，所述抽水泵位于进水口的一侧，所述过滤桶外壳的内部安装有过滤装置和净化器，所述净化器位于过滤装置的下方，所述过滤装置的内部安装有第一过滤网和第二过滤网，所述第一过滤网位于第二过滤网的上方，所述净化器与水箱通过导管连接，所述水箱的内部底端安装有水质监测传感器，且水箱与抽水泵通过输水管道连接，所述过滤桶外壳的一侧安装有微电脑操控器，且过滤桶外壳的底端安装有支撑腿，所述微电脑操控器的前表壁安装有显示屏幕、调速按键和功能按键，所述显示屏幕位于调速按键的一侧，所述功能按键位于调速按键的另一侧。
优选的，所述支撑腿共设有四个，且四个支撑腿分别安装在过滤桶外壳的底部四个拐角处。
优选的，所述过滤桶外壳为双层结构，且过滤桶外壳的间隙出安装有填充层。
优选的，所述水箱的底部设有出水口，所述输水管道与水箱之间设有电磁阀门。
优选的，所述净化器的内部安装有紫外线杀菌装置。
与现有技术相比，本实用新型的有益效果是：本实用新型结构科学合理，使用方便高效;通过过滤装置内部安装有第一过滤网和第二过滤网队污水进行初步的过滤除杂，避免残留的杂质阻塞在净化器内，从而保证了过滤桶的正常的工作;通过净化器的内部安装有紫外线杀菌装置，可对过滤后的污水进行杀毒消菌处理，保证了水质的清洁卫生性，提高了过滤桶的实用性;通过水质监测传感器可以检测过滤净化后的水质情况，并且将该检测到的信息反馈到显示屏幕上，便于使用者的观察，当检测到的水质超出正常范围时，抽水泵将水箱内水自动抽取到过滤装置内，进行重复多次的过滤净化，从而保证了水的质量
