申请日2016.11.23
公开(公告)日2017.09.08
IPC分类号C02F3/02
摘要
本实用新型公开的生活污水处理系统的好氧供气装置包括A级生化池(7)、O级生化池(8)、原系统鼓风机输出总管路(3)及压缩空气取气点(1)及压缩空气供气管路(2)，所述压缩空气供气管路(2)的进口端与所述压缩空气取气点(1)连通、出口端与所述原系统鼓风机输出总管路(3)连接，在所述压缩空气供气管路(2)的进、出口端各安装一个阀门(4);本实用新型通过将原先由定频风机持续供气改为由压缩空气供气，不仅确保了生化反应的正常供气量，而且可大幅度降低电能消耗，降低了使用成本，同时通过在线调节供气量，对生化过程具有更有效的调节和优化作用。
权利要求书

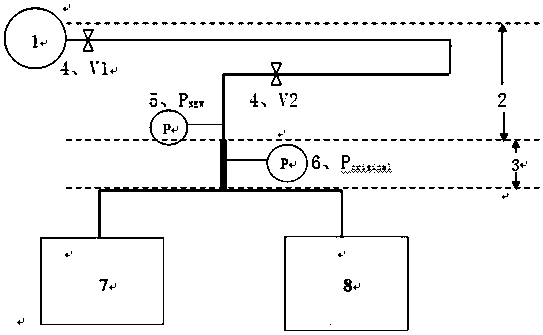

1.一种生活污水处理系统的好氧供气装置，包括A级生化池(7)、O级生化池(8)、原系统鼓风机输出总管路(3)及压缩空气取气点(1)，其特征是：还包括压缩空气供气管路(2)，所述压缩空气供气管路(2)的进口端与所述压缩空气取气点(1)连通、出口端与所述原系统鼓风机输出总管路(3)连接，在所述压缩空气供气管路(2)的进、出口端各安装一个阀门(4)。
2.根据权利要求1所述的生活污水处理系统的好氧供气装置，其特征是：在所述压缩空气供气管路(2)的出口端连接有压力表(5)。
说明书
一种生活污水处理系统好氧供气装置
技术领域
本实用新型属于生活污水处理装置技术领域，主要涉及的是一种生活污水处理系统的好氧供气装置。
背景技术
在生活污水处理工程中，好氧生化处理是一种较为先进的无害化处理方法;在好氧生化处理过程中，利用好氧微生物(包括兼性微生物)在有氧气存在的条件下进行生物代谢以降解污水中的有机物质;
目前，污水处理系统中好氧生化发酵的氧气供给普遍采用鼓风机向其不间断供给空气实现生化发酵的;基本配置为两台(保证1用1备)功率为5.5KW左右鼓风机;这种供氧方式存在的问题主要有：1、电机运行所需电耗每年实际在100000KWH以上，使用电费成本较高;2、电机及风机均属于转机设备，故障率较高，需经常性的进行维护检修，包括滤网清理更换、电机轴承润滑更换等，需要一定的维修维护成本作为保障。
实用新型内容
实用新型的目的由此产生，提出一种生活污水处理系统好氧供气装置，该好氧供气装置通过将原先由定频风机持续供气改为由压缩空气供气，不仅确保了生化反应的正常供气量，而且可大幅度降低电能消耗，降低了使用成本，同时通过在线调节供气量，对生化过程具有更有效的调节和优化作用。
实用新型实现上述目的采取的技术方案是：一种生活污水处理系统好氧供气装置是在原有主要由A级生化池、O级生化池及原系统鼓风机输出总管路构成的好氧生化处理的结构基础上，设置压缩空气供气管路，所述压缩空气供气管路的进口端与所述压缩空气取气点连通、出口端与所述原系统鼓风机输出总管路连接，在所述压缩空气供气管路的进、出口端各安装一个阀门。
实用新型在压缩空气供气管路的出口端加装一个压力表。
实用新型针对有压缩空气稳定供气源的相关行业，在设计建设初期或运行后期设备改造均可采用该此实用技术，即可节省设备采购、定期维护以及运行电能消耗，节约成本效果显著;该改造应用后将供气气源变成压力可调，气量调节范围更广的优点，同时可根据各个行业用气环境的具体情况加装定时、调压、分段供气的小型控制回路，即可达到不同场合的工艺需要，因此应用前景较为宽广。
实用新型具备以下优点：
1.节能降耗且没有增加压缩空气运行费用
对大中型企业，空压机设备是连续运转设备，且供气量压力稳定，气量充足;于污水处理系统可以视作一个用气支路，消耗气量极少，对系统没有额外运行费用;改造后可停用原定频电机，可大幅度降低电能消耗。以5.5KW电机为例计算，年节约用电100000KWH以上，节约电费消耗5万元左右。
2.仍可保证达到原定频电机的供气要求，保证生化反应正常进行
原设计定频电机的供风量核算出改为压缩空气后所需的减压阀、调节阀、供气管径等，从而使控制风量可达到原设计生化反应所需的供气量，从而保证生化反应正常进行。
3.供气量及压力由定量变为可调节
原供气装置是用定频电机提供，所以所供风量、压力始终一致，对生化反应需氧量无法进行调节;而厂区压缩空气加装减压阀、调节阀后，使供气量则可通过调节阀实现在线调节，从技术上可对生化过程具有更有效的调节和优化作用。
4.改造费用低，易于实施，且可节省设备投入、维护以及能耗费用
装置改用压缩空气后，可节省两台定频电机、配套电气控制系统的设备采购费用;避免了设备维护所需的人力、备件费用投入，实现零故障率，同时电能也随之变为零消耗。
