申请日2016.11.09
公开(公告)日2017.01.11
IPC分类号C02F9/14; C02F101/30; C02F101/16
摘要
本发明公开了一种中药提取废水深度处理的装置，包括第一格栅井，第一格栅井通过管道依次连接有第一调节池、400G氧气源臭氧机、第一竖流沉淀池、电氧化设备、第二竖流沉淀池、第二调节池和第二格栅井;第二调节池通过管道依次连接有第一A级生化池、第二A级生化池、第一O级生化池、第二O级生化池、第三竖流沉淀池、中间水池、过滤器和消毒回用水池，过滤器还通过管道依次连接有精密膜过滤器和消毒水池;第一调节池、第一竖流沉淀池、第二竖流沉淀池和第三竖流沉淀池均与污泥池相连接;第一O级生化池和第二O级生化池均与鲁式鼓风机相连接。本发明还公开了一种中药提取废水深度处理的方法。本发明处理系统为模块化，施工简单方便。

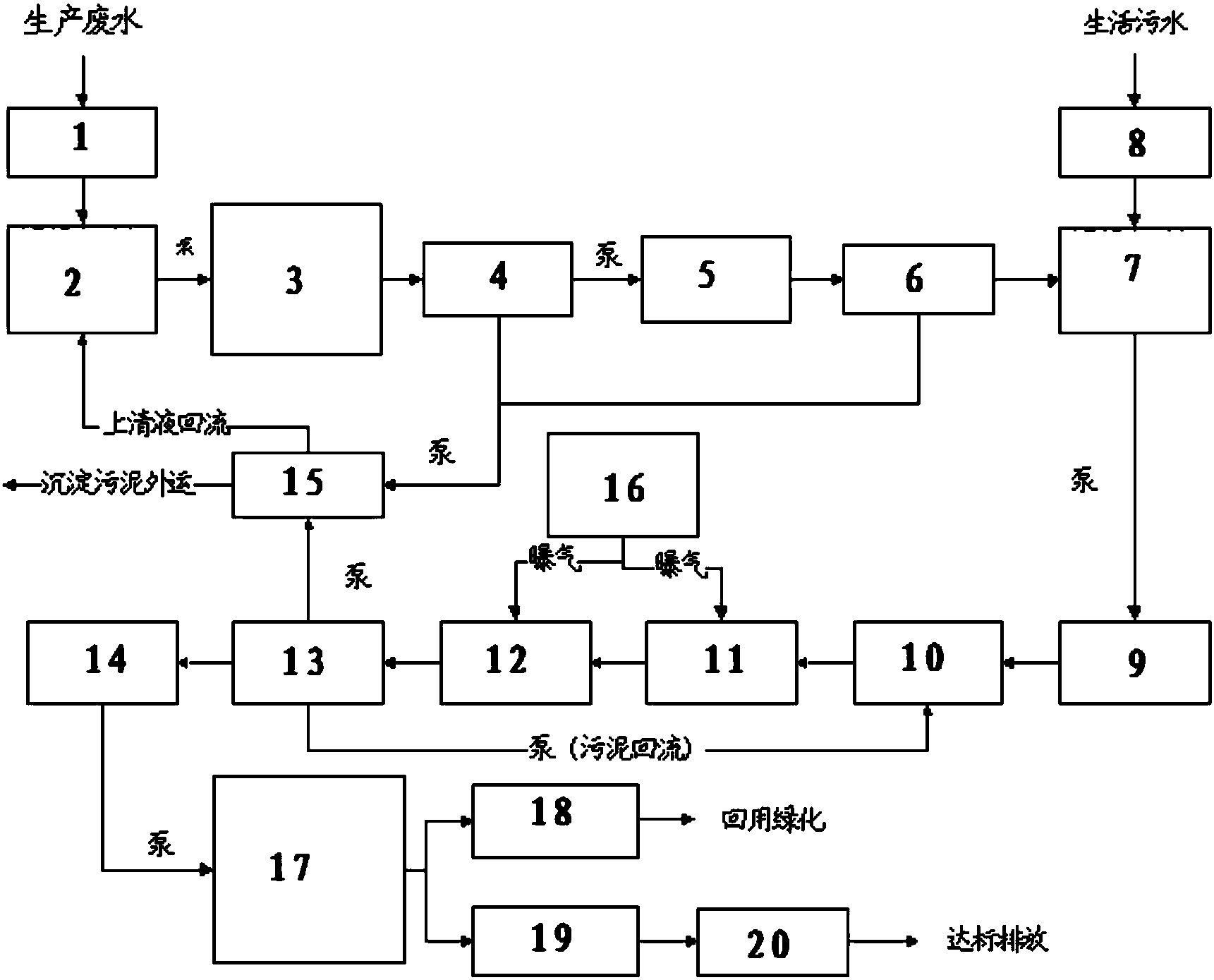

摘要附图
权利要求书
1.一种中药提取废水深度处理的装置，其特征在于，包括第一格栅井(1)，所述第一格栅井(1)通过管道依次连接有第一调节池(2)、400G氧气源臭氧机(3)、第一竖流沉淀池(4)、电氧化设备(5)、第二竖流沉淀池(6)、第二调节池(7)和第二格栅井(8);所述第二调节池(7)通过管道依次连接有第一A级生化池(9)、第二A级生化池(10)、第一O级生化池(11)、第二O级生化池(12)、第三竖流沉淀池(13)、中间水池(14)、过滤器(17)和消毒回用水池(18)，所述过滤器(17)还通过管道依次连接有精密膜过滤器(19)和消毒水池(20);所述第一调节池(2)、第一竖流沉淀池(4)、第二竖流沉淀池(6)和第三竖流沉淀池(13)均与污泥池(15)相连接;所述第一O级生化池(11)和第二O级生化池(12)均与鲁式鼓风机(16)相连接。
2.根据权利要求1所述的中药提取废水深度处理的装置，其特征在于，所述第一调节池(2)和400G氧气源臭氧机(3)之间、第一竖流沉淀池(4)和电氧化设备(5)之间第二调节池(7)和第一A级生化池(9)、第二A级生化池(10)和第三竖流沉淀池(13)之间、第三竖流沉淀池(13)和污泥池(15)之间、第一竖流沉淀池(4)和污泥池(15)之间、第二竖流沉淀池(6)和污泥池(15)之间、中间水池(14)和过滤器(17)之间均设置有泵。
3.一种中药提取废水深度处理的方法，其特征在于，包括以下步骤：
步骤1、处理生产废水和生活用水：将生产废水依次流经第一格栅井(1)、第一调节池(2)、400G氧气源臭氧机(3)、第一竖流沉淀池(4)、电氧化设备(5)、第二竖流沉淀池(6)、第二调节池(7)进行臭氧氧化分解、电化学处理及沉淀处理;并将生活用水经过第二格栅井(8)处理后，在第二调节池(7)内与生产废水混合;
步骤2、对混合后的生产废水和生活用水进行沉淀处理：将混合后的生产废水和生活用水依次经过第一A级生化池(9)、第二A级生化池(10)、第一O级生化池(11)、第二O级生化池(12)和第三竖流沉淀池(13)处理，其中，经过第一竖流沉淀池(4)、第二竖流沉淀池(6)和第三竖流沉淀池(13)处理后的污泥均收集在污泥池(15)内，经过污泥池(15)的处理，沉淀下来的污泥，采用环卫化粪池清理车抽走处理;将上清液回流到第一调节池2内进行处理;
步骤3、对沉淀后的生产废水和生活用水混合物进行过滤和消毒处理：经过第三竖流沉淀池(13)处理后的生产废水和生活用水混合物经过中间水池(14)处理后再通过过滤器(17)过滤处理，将过滤器(17)处理后的物料分成两部分，一部分经过消毒回用水池(18)处理后，用于回用绿化;另一部分依次经过精密膜过滤器(19)和消毒水池(20)处理后，达标排放。
说明书
一种中药提取废水深度处理的方法及装置
技术领域
本发明属于中药提取及废物回收领域，具体地说，涉及一种中药提取废水深度处理的方法及装置。
背景技术
中药提取物是融合现代制药新技术的新型中药产品，它是通过对净药材或炮制品经浸出、澄清、过滤、蒸发等方法提取、纯化而制成的供中成药生产的原料产品，具有广阔的市场空间，在给人们带来巨大经济效益的同时，中药提取废水的排放也给环境带来了重大影响。中药提取工业废水的特征主要表现在：1)污染组分复杂，有机污染物质浓度高;2)冲击负荷大，污染物浓度波动较大;3)盐分含量高，中药提取过程中使用大量盐分作为提取中药有效成分的原料，这些原材料中大量盐分残留在提取废水中，从而排放到水体;4)有毒有害难降解物质多;中药提取工业废水还有大量分子量大、分子结构复杂的有毒有害物质，且大部分废水还有抗生素类物质，从而严重抑制微生物生长，造成废水生化处理失效。
有毒有害难生物降解的物质多。制药工业废水中含有大量杂环类、醚类、硝基类等分子量大、分子结构复杂的有毒有害物质。除此之外，制药废水中还含有抗生素类的物质，该类物质可以抑制微生物的生长，可生化性差、色度高。制药工业废水中含有一些含有色基团的有机物质，这些物质的存在使得在废水中光线通透性下降，抑制了废水中微生物的生长，从而降低了自然降解作用。盐度高药物制备过程中使用了大量盐分作为原料，原料中未被使用的盐分被排放到水体，造成了制药废水中含有大量的盐分。制药废水盐度过高，对耐盐性较弱的微生物的生长有阻碍作用。此外，在制药工业废水中，还含有大量的极易挥发的有机污染物质。
现有的中药提取废水一般采用生化降解方法进行处理，然而，含有抗生素等有机物毒素的制药废水，其中的抗生素对生物菌具有消杀作用，从而抑制生物菌群的繁殖生长，导致含抗生素的废水很难通过常规的生化法降解，如何处理该类废水便成为当今环境保护的一个难题。
现有的中药提取废水处理方法中，也存在处理效果差，出水未达标等问题，本发明所术方法出水能达到《城镇污水处理厂污染物排放标准》(GB18918-2002)表1中的一级A标准。
发明内容
有鉴于此，本发明针对上述的问题，提供了一种中药提取废水深度处理的方法及装置。
为了解决上述技术问题，本发明公开了一种中药提取废水深度处理的方法，包括第一格栅井，第一格栅井通过管道依次连接有第一调节池、400G氧气源臭氧机、第一竖流沉淀池、电氧化设备、第二竖流沉淀池、第二调节池和第二格栅井;第二调节池通过管道依次连接有第一A级生化池、第二A级生化池、第一O级生化池、第二O级生化池、第三竖流沉淀池、中间水池、过滤器和消毒回用水池，过滤器还通过管道依次连接有精密膜过滤器和消毒水池;第一调节池、第一竖流沉淀池、第二竖流沉淀池和第三竖流沉淀池均与污泥池相连接;第一O级生化池和第二O级生化池均与鲁式鼓风机相连接。
进一步地，第一调节池和400G氧气源臭氧机之间、第一竖流沉淀池和电氧化设备之间第二调节池和第一A级生化池、第二A级生化池和第三竖流沉淀池之间、第三竖流沉淀池和污泥池之间、第一竖流沉淀池和污泥池之间、第二竖流沉淀池和污泥池之间、中间水池和过滤器之间均设置有泵。
本发明还公开了一种中药提取废水深度处理的方法，包括以下步骤：
步骤1、处理生产废水和生活用水：将生产废水依次流经第一格栅井、第一调节池、400G氧气源臭氧机、第一竖流沉淀池、电氧化设备、第二竖流沉淀池、第二调节池进行臭氧氧化分解、电化学处理及沉淀处理;并将生活用水经过第二格栅井处理后，在第二调节池内与生产废水混合;
步骤2、对混合后的生产废水和生活用水进行沉淀处理：将混合后的生产废水和生活用水依次经过第一A级生化池、第二A级生化池、第一O级生化池、第二O级生化池和第三竖流沉淀池处理，其中，经过第一竖流沉淀池、第二竖流沉淀池和第三竖流沉淀池处理后的污泥均收集在污泥池内，经过污泥池的处理，沉淀下来的污泥，采用环卫化粪池清理车抽走处理;将上清液回流到第一调节池内进行处理;
步骤3、对沉淀后的生产废水和生活用水混合物进行过滤和消毒处理：经过第三竖流沉淀池处理后的生产废水和生活用水混合物经过中间水池处理后再通过过滤器过滤处理，将过滤器处理后的物料分成两部分，一部分经过消毒回用水池处理后，用于回用绿化;另一部分依次经过精密膜过滤器和消毒水池处理后，达标排放。
与现有技术相比，本发明可以获得包括以下技术效果：
1)目前中药提取废水主体工艺采用“预处理厌氧处理好氧处理”,处理后污水中仍残留一定量难生物降解的杂环、多环大分子有机物,从而导致处理后的污水无法满足达标排放，本项目通过臭氧氧化分解、电化学处理，可实现将大分子有机物降解为小分子有机物。
2)本发明所术方法出水能达到《城镇污水处理厂污染物排放标准》(GB18918-2002)表1中的一级A标准，优于传统工艺，达到中药提取废水的深度处理效果。
3)本项目通过第二调节池加入生活污水，可实现中药提取废水与生活污水的同步处理，减少企业污水处理成本。
当然，实施本发明的任一产品并不一定需要同时达到以上所述的所有技术效果。
