申请日2017.01.16
公开(公告)日2017.10.24
IPC分类号E03F5/04; E03F5/14
摘要
本实用新型公开了一种城市下水道污水净化井,包括净化井本体，在净化井本体上设有外接取污箱、过滤海绵、过滤钢丝网、进水口、高密度纤维过滤层、进出水口、滤水腔体、井体、净化井底、沉积池、井盖、井盖进水孔、井盖支撑箍、滤渣网、高密度杂质过滤网、活性炭层、高分子生物杀菌膜、排水口，本实用新型设计合理，在净化井的内部安装了多种净化、过滤水的过滤层以及杀菌装置，能够有效净化城市的生活污水以及下雨天的雨水，使城市下水道中进出的水都是干净的，从而保持城市环境河道干净整洁。

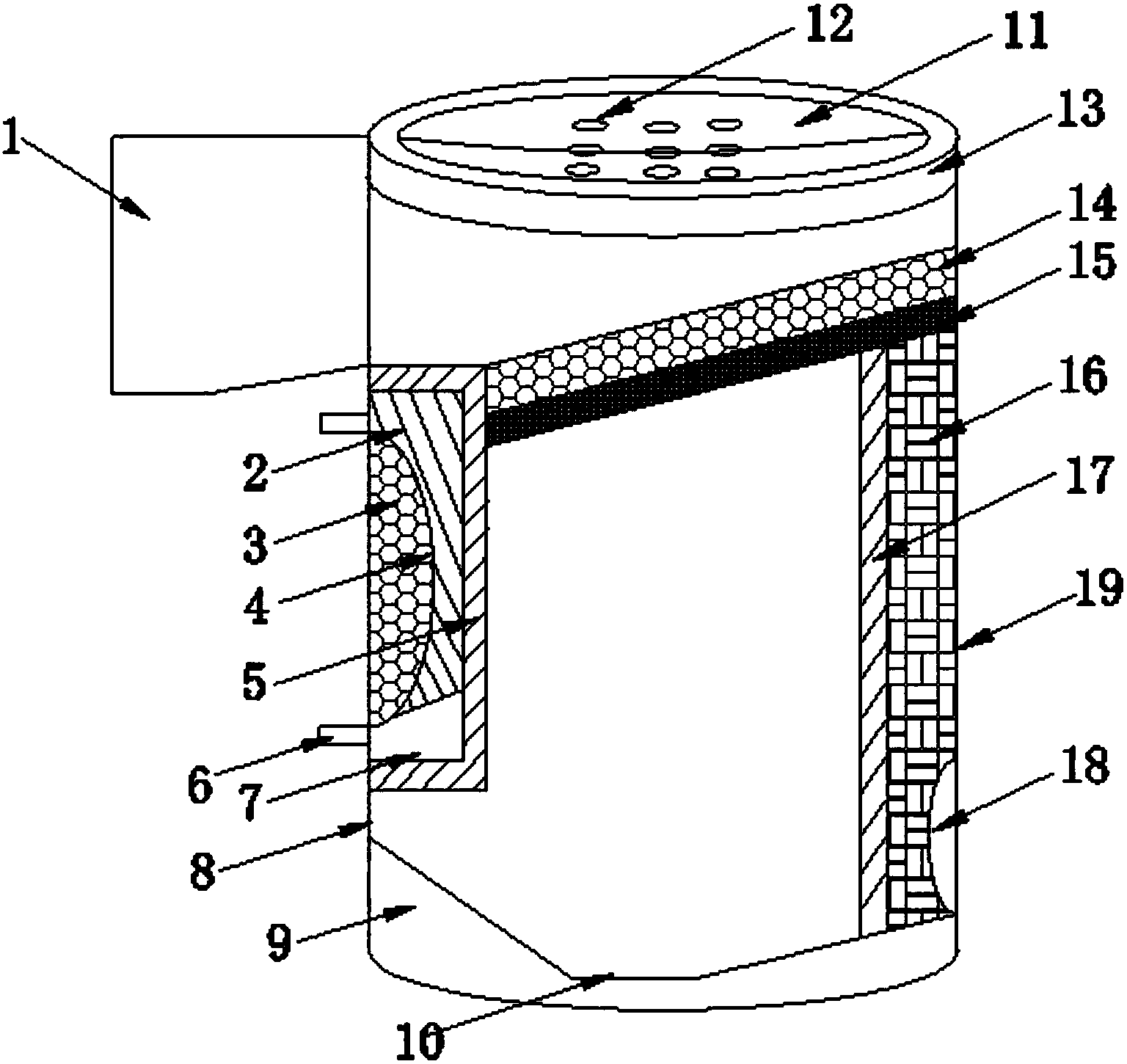

摘要附图
权利要求书
1.一种城市下水道污水净化井，包括净化井本体(8)，其特征在于：所述净化井本体(8)上设有井体(19)，所述井体(19)的顶部边缘设有井盖支撑箍(13)，所述井盖支撑箍(13)的箍内设有井盖(11)，所述井体(19)的内部设有滤渣网(14)，滤渣网(14)的下方设有高密度杂质过滤网(15)，所述滤渣网(14)、高密度杂质过滤网(15)倾斜放置，与水平面的倾角为15°-20°，所述井体(19)的底部设有沉积池(10)，所述沉积池(10)的下方设有净化井底(9)，所述井体(19)的一侧中间设有进水口(4)，所述井体(19)的另一侧接近底部设有排水口(18)。
2.根据权利要求1所述的一种城市下水道污水净化井，其特征在于：所述井盖(11)上设有井盖进水孔(12)，所述井盖(11)为四周边缘处高，井盖(11)中间低。
3.根据权利要求1所述的一种城市下水道污水净化井，其特征在于：所述井体(19)的侧面靠井盖支撑箍(13)处设有外接取污箱(1)。
4.根据权利要求1所述的一种城市下水道污水净化井，其特征在于：所述进水口(4)为圆状，所述进水口(4)的上下边缘设有进出水口(6)，所述进水口(4)处设有过滤钢丝网(3)，所述过滤钢丝网(3)的一侧设有过滤海绵(2)，所述过滤海绵(2)的一侧设有高密度纤维过滤层(5)，高密度纤维过滤层(5)将过滤钢丝网(3)、过滤海绵(2)包裹起来，高密度纤维过滤层(5)的四周边缘黏贴在井体(19)侧壁上，所述过滤钢丝网(3)、过滤海绵(2)与高密度纤维过滤层(5)的下方处设有滤水腔体(7)，滤水腔体(7)与进出水口(6)连通。
5.根据权利要求1所述的一种城市下水道污水净化井，其特征在于：所述排水口(18)处设有活性炭层(16)，所述活性炭层(16)紧贴在井体(19)内壁，活性炭层(16)的一侧设有高分子生物杀菌膜(17)。
说明书
一种城市下水道污水净化井
技术领域
本实用新型涉及城市污水净化技术领域，具体为一种城市下水道污水净化井。
背景技术
城市污水处理是指为改变污水性质，使其对环境水域不产生危害而采取的措施。城市污水处理一般分为三级：一级处理，系应用物理处理法去除污水中不溶解的污染物;二级处理，系应用生物处理法将污水中各种复杂的有机物氧化降解为简单的物质;三级处理，系应用化学沉淀法、生物化学法、物理化学法等，去除污水中的磷、氮、难降解的有机物、无机盐等。通常城市污水处理以一级处理为预处理，二级处理为主体，三级处理很少使用。
由于二级处理排出的剩余污泥会造成二次污染，因此还要进行污泥处理。同时在一级和二级处理中(主要是二级处理)还会释放出恶臭污染物气体，必须对这些恶臭污染物气体进行净化处理，达标后才能排放。所以，我国目前采用的城市污水处理技术不是真正意义上的环境保护技术，因为它通过恶臭污染物气体和污泥的排放，将污染物从水中转移到了大气和土壤中。水资源的稀缺性和重要性使人们从未停止对污水净化新技术的探索。近一二十年来，光催化技术开始应用于水质净化，在光催化作用机理、催化剂研制等方面取得了众多非常积极的成果。大量的研究表明，光催化不仅仅是活泼的h+和·OH自由基把有机物通过一系列反应氧化成CO2和H2O，同时还能还原Cr6+、Hg2+、Ag+等重金属离子和无机污染物。光催化技术未能大规模工业化应用于污水处理净化的原因是虽然目前国内外对光催化反应器进行了不同方式的设计和应用，但只是停留在小型的污水处理工艺和试验阶段，诸如水质净化器等，较大型化的光催化反应器的研发尚未开展。
水处理是指通过一系列水处理设备将被污染的工业废水或河水进行净化处理，以达到国家规定的水质标准。水处理，包括给水处理、污废水及雨水处理等是指水经人为或自然现象，而改变其内容物成份变化的过程。随着城市人口的膨胀，生活在城市里的人们所产生的生活污水也越来越多，未经过处理而直接排放，会引起河水发臭，滋生蚊蝇，对城市居民生活造成困扰。然而，目前污水处理设备，处理后的水还存在许多悬浮物，沉淀的污泥不易从设备内清理，难以维护。
实用新型内容
本实用新型的目的在于提供一种设计合理，过滤效果显著，生产成本低，能够有效处理城市污水，保证城市下水道的干净的一种城市下水道污水净化井，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种城市下水道污水净化井，包括净化井本体，所述净化井本体上设有井体，所述井体的顶部边缘设有井盖支撑箍，所述井盖支撑箍的箍内设有井盖，所述井体的内部设有滤渣网，滤渣网的下方设有高密度杂质过滤网，所述滤渣网、高密度杂质过滤网倾斜放置，与水平面的倾角为15°-20°，所述井体的底部设有沉积池，所述沉积池的下方设有净化井底，所述井体的一侧中间设有进水口，所述井体的另一侧接近底部设有排水口。
优选的，所述井盖上设有井盖进水孔，所述井盖为四周边缘处高，井盖中间低。
优选的，所述井体的侧面靠井盖支撑箍处设有外接取污箱。
优选的，所述进水口为圆状，所述进水口的上下边缘设有进出水口，所述进水口处设有过滤钢丝网，所述过滤钢丝网的一侧设有过滤海绵，所述过滤海绵的一侧设有高密度纤维过滤层，高密度纤维过滤层将过滤钢丝网、过滤海绵包裹起来，高密度纤维过滤层的四周边缘黏贴在井体侧壁上，所述过滤钢丝网、过滤海绵与高密度纤维过滤层的下方处设有滤水腔体，滤水腔体与进出水口连通。
优选的，所述排水口处设有活性炭层，所述活性炭层紧贴在井体内壁，活性炭层的一侧设有高分子生物杀菌膜。
与现有技术相比，本实用新型的有益效果是：
(1)井盖上设有井盖进水孔，井盖为四周边缘处高，井盖中间低，这样方便下雨天或者有些积水的时候会全部流进净化井本体的内部，井盖采用铸铁材料，避免在长时间的风吹雨露的天气出现生锈，同时还具备很好的抗压性;
(2)井体底部的沉积池在经过初步过滤的雨水经过的时候能够将污水中的杂质留在沉淀池中，不会因为水流二将杂质带走;
(3)活性炭层将水中的杂质进行过滤的同时，还能除去水中的异味，活性炭层的一侧设有高分子生物杀菌膜，污水中存在大量的有害细菌，经过高分子生物杀菌膜将通过的细菌绝大部分都消灭殆尽，使排水口排出的水是干净无异味的;
(4)本实用新型设计合理，过滤效果显著，生产成本低，能够有效处理城市污水，保证城市下水道的干净。
