自动除垢式电化学水处理装置

发布时间:2018-1-11 9:39:58

  申请日2017.01.16

  公开(公告)日2017.10.17

  IPC分类号C02F1/46; C02F1/461

  摘要

  本实用新型公开了一种自动除垢式电化学水处理装置,适用于环保水处理技术领域,解决了现有的水处理装置机械结构复杂、除垢不彻底的问题。本实用新型的自动除垢式电化学水处理装置包括反应室(1),顶盖(7)、反冲洗装置(10)、中轴(8)、若干极板组(3)、底盖(14)、进水口(11)、出水口(4)及排渣口(13);本实用新型采用反接电、冲洗除垢方式,除垢效率高,结构简单、紧凑、耐用,并且安装、拆洗方便,适用于循环冷却水的除垢、杀菌及防腐使用。

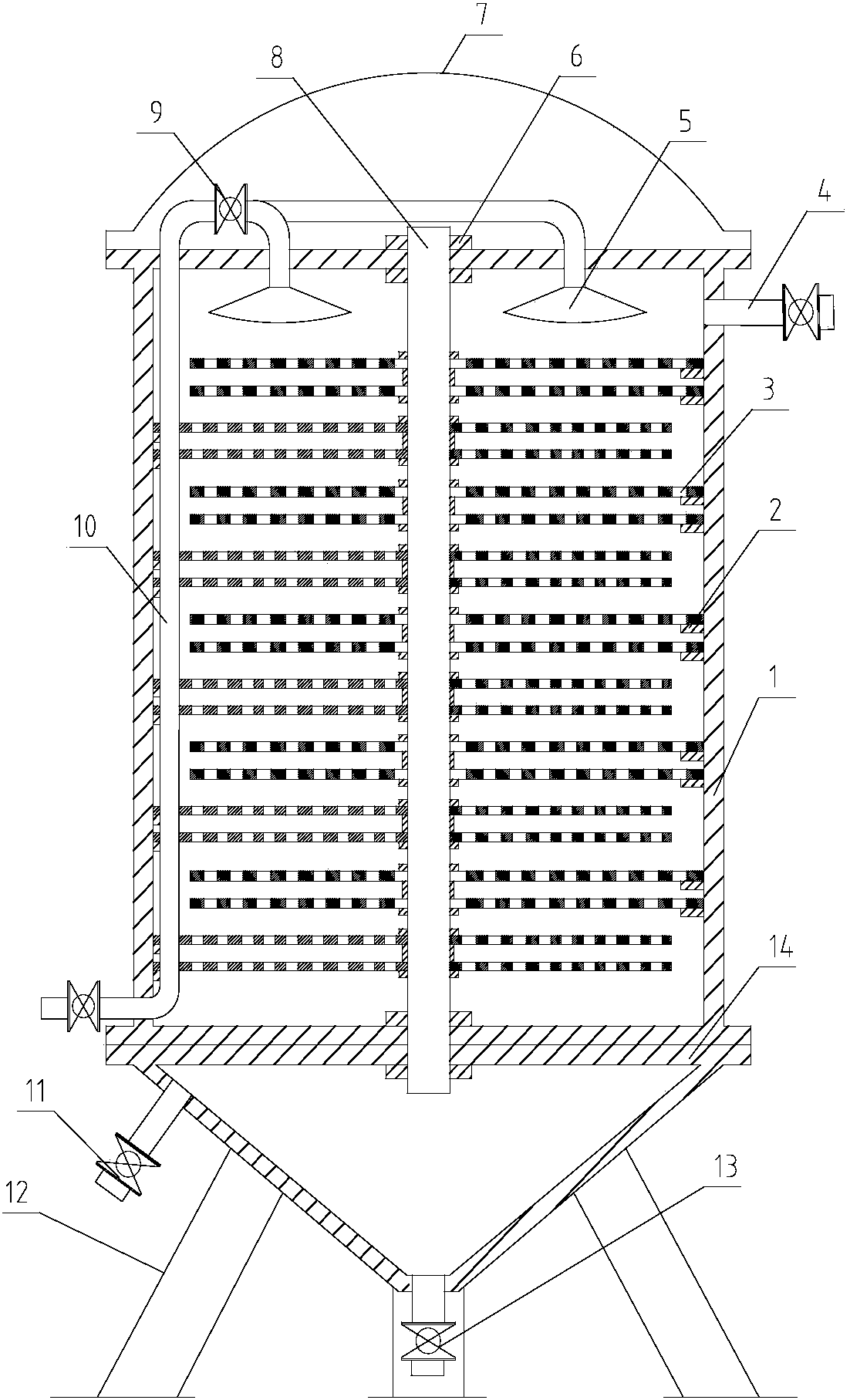

  摘要附图



  权利要求书

  1.一种自动除垢式电化学水处理装置,其特征在于,该装置包括反应室(1),顶盖(7)、反冲洗装置(10)、中轴(8)、若干极板组(3)、底盖(14)、进水口(11)、出水口(4)及排渣口(13);反应室(1)上端设有顶盖(7),反冲洗装置(10)设置在顶盖(7)与反应室(1)间,中轴(8)贯穿且通过光轴固定板(6)固定在反应室(1)中心轴处,若干极板组(3)通过中轴(8)及反应室(1)内壁的突起(2)固定在反应室(1)内,反应室(1)底部链接底盖(14),进水口(11)设置在底盖(14)上,在其对侧反应室(1)上部设置有出水口(4),反应室(1)底盖(14)下端设置有排渣口(13)。

  2.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的反应室(1)采用碳钢、304不锈钢或316L不锈钢,并且其内衬胶、聚乙烯、环氧树脂、特氟龙或环氧沥青漆保护材料。

  3.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的突起(2)固定焊接在反应室(1)上,其与反应室(1)采用同种材质,并涂有同种保护材料。

  4.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的进水口(11)设置在反应室(1)的下部,圆锥形侧面处;出水口(4)设置在与进水口(11)相对侧面的上部,圆柱体处;排渣口(13)设置在反应室(1)下部,圆锥形低端。

  5.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的中轴(8)贯穿且通过光轴固定板(6)固定在反应室(1)中心轴处,采用由碳钢、304不锈钢或316L不锈钢且其表面涂有胶、聚乙烯、环氧树脂、特氟龙或环氧沥青漆保护材料的材质,或采用电木、聚乙烯、聚氯乙烯或玻璃纤维材质。

  6.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的若干极板组(3),采用网板状结构,其中部与中轴(8)固定,一端则 固定在反应室(1)内的突起(2)处,其材质为金属钛或带钌铱、铱钽涂层的金属钛网板。

  7.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的各组极板(3)通过中轴(8)内部走线并在反应室(1)顶部接电。

  8.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的反冲洗装置(10)包括反冲洗控制阀(9)及两个非金属喷头(5),位于反应室(1)上部。

  9.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述的进水口(11)中的控制阀、出水口(4)中的控制阀、排渣口(13)中的控制阀、反冲洗装置(10)中的反冲洗控制阀(9)均采用气动阀或电动阀。

  10.根据权利要求1所述的自动除垢式电化学水处理装置,其特征在于,所述底盖(14)两侧分别设有支架(12)。

  说明书

  一种自动除垢式电化学水处理装置

  技术领域

  本实用新型涉及环保水处理技术领域,具体为一种自动除垢式电化学水处理装置。

  背景技术

  目前,现有循环冷却水电解除垢装置中,清垢方式主要为机械刮刀自动刮垢。该结构多采用机械刮刀以机械运动方式在极板上刮垢,此结构相对复杂,不易防腐;同时,该结构刮刀与极板直接接触则长期接触易造成极板磨损,刮刀与极板间存在间距则余垢残留,降低效率,增加能耗并且除垢不彻底。

  实用新型内容

  本实用新型的目的在于提供一种自动除垢式电化学水处理装置,该装置采用反接电、冲洗除垢方式,除垢效率高,结构简单、紧凑、耐用,并且安装、拆洗方便,适用于循环冷却水的除垢、杀菌及防腐使用。

  为实现上述目的,本实用新型提供如下技术方案:一种自动除垢式电化学水处理装置,该装置包括反应室(1),顶盖(7)、反冲洗装置(10)、中轴(8)、若干极板组(3)、底盖(14)、进水口(11)、出水口(4)及排渣口(13);反应室(1)上端设有顶盖(7),反冲洗装置(10)设置在顶盖(7)与反应室(1)间,中轴(8)贯穿且通过光轴固定板(6)固定在反应室(1)中心轴处,若干极板组(3)通过中轴(8)及反应室(1)内壁的突起(2)固定在反应室(1)内,反应室(1)底部链接底盖(14),进水口(11)设置在底盖(14)上,在其对侧反应室(1)上部设置有出水口(4),反应室(1)底盖(14)下端设置有排渣口(13)。

  进一步地,所述的反应室(1)采用碳钢、304不锈钢或316L不锈钢,并 且其内衬胶、聚乙烯、环氧树脂、特氟龙或环氧沥青漆保护材料。

  进一步地,所述的突起(2)固定焊接在反应室(1)上,其与反应室(1)采用同种材质,并涂有同种保护材料。

  进一步地,所述的进水口(11)设置在反应室(1)的下部,圆锥形侧面处;出水口(4)设置在与进水口(11)相对侧面的上部,圆柱体处;排渣口(13)设置在反应室(1)下部,圆锥形低端。

  进一步地,所述的中轴(8)贯穿且通过光轴固定板(6)固定在反应室(1)中心轴处,采用由碳钢、304不锈钢或316L不锈钢且其表面涂有胶、聚乙烯、环氧树脂、特氟龙或环氧沥青漆保护材料的材质,或采用电木、聚乙烯、聚氯乙烯或玻璃纤维材质。

  进一步地,所述的若干极板组(3),采用网板状结构,其中部与中轴(8)固定,一端则固定在反应室(1)内的突起(2)处,其材质为金属钛或带钌铱、铱钽涂层的金属钛网板。

  进一步地,所述的各组极板(3)通过中轴(8)内部走线并在反应室(1)顶部接电。

  进一步地,所述的反冲洗装置(10)包括反冲洗控制阀(9)及两个非金属喷头(5),位于反应室(1)上部。

  进一步地,所述的进水口(11)中的控制阀、出水口(4)中的控制阀、排渣口(13)中的控制阀、反冲洗装置(10)中的反冲洗控制阀(9)均采用气动阀或电动阀。

  进一步地,所述底盖(14)两侧分别设有支架(12)。

  本实用新型与现有技术相比,有益效果在于:本实用新型采用反接电、冲洗除垢方式,除垢效率高,结构简单、紧凑、耐用,并且安装、拆洗方便,适用于循环冷却水的除垢、杀菌及防腐使用。
