申请日2016.11.23
公开(公告)日2017.08.25
IPC分类号C02F11/00
摘要
本实用新型提出了一种污泥超声波调理装置，包括搅拌槽，所述搅拌槽内部设有搅拌腔，搅拌槽的上部设有伸入搅拌槽内的搅拌器，所述搅拌槽竖向的槽壁内开有若干个安装孔，所述安装孔的下部开口斜向下与搅拌腔连通;所述安装孔内安装有一抽拉棒，抽拉棒上设有超声波反应器探头，所述安装孔内壁与超声波反应器探头相应位置处开有与搅拌腔连通的通孔，所述超声波反应器探头朝向通孔。本实用新型结构紧凑，超声波反应器探头设置合理，有助于延长探头使用寿命、提高调理反应速率。
权利要求书
1.一种污泥超声波调理装置，包括搅拌槽，所述搅拌槽内部设有搅拌腔，搅拌槽的上部设有伸入搅拌槽内的搅拌器，其特征在于：所述搅拌槽竖向的槽壁内开有若干个安装孔，所述安装孔的下部开口斜向下与搅拌腔连通;所述安装孔内安装有一抽拉棒，抽拉棒上设有超声波反应器探头，所述安装孔内壁与超声波反应器探头相应位置处开有与搅拌腔连通的通孔，所述超声波反应器探头朝向通孔。
2.根据权利要求1所述的污泥超声波调理装置，其特征在于：所述通孔的内壁呈朝向搅拌腔扩张的喇叭状。
3.根据权利要求1所述的污泥超声波调理装置，其特征在于：所述搅拌槽为圆筒状，所述安装孔为三个并均匀排布在搅拌槽的槽壁内。
说明书
一种污泥超声波调理装置
技术领域
本实用新型涉及污泥处理设备技术领域，特别是指一种污泥超声波调理装置。
背景技术
污泥处理是污水处理、环境整治中的新课题。污泥处理前需要先添加化学絮凝剂及混凝剂进行絮凝反应，为了促进絮凝反应的进行，需要对污泥进行超声波调理。一般操作是将超声波反应器的探头直接浸入到污泥中，探头将超声能量传递到反应溶液中，其发出的超声波可以增强聚合剂的活性，加强污泥和聚合剂的混合程度，进而加快污泥调理反应;同时，超声空化反应所产生的能量，也可以去除污泥中的一部分水分。现有技术中，污泥超声波调理装置结构简单、设置不合理，超声波反应器的探头在使用和不使用时均浸泡在污泥中，缩短了其使用寿命，并且调理装置的搅拌器在搅拌污泥时容易损坏超声波反应器的探头，既影响污泥絮凝反应的效果，又缩短了超声波反应器探头的使用寿命。
实用新型内容
为解决以上现有技术的不足，本实用新型提出了一种结构紧凑、超声波反应器探头设置合理，有助于延长超声波反应器探头的使用寿命、提高调理反应速率的污泥超声波调理装置。

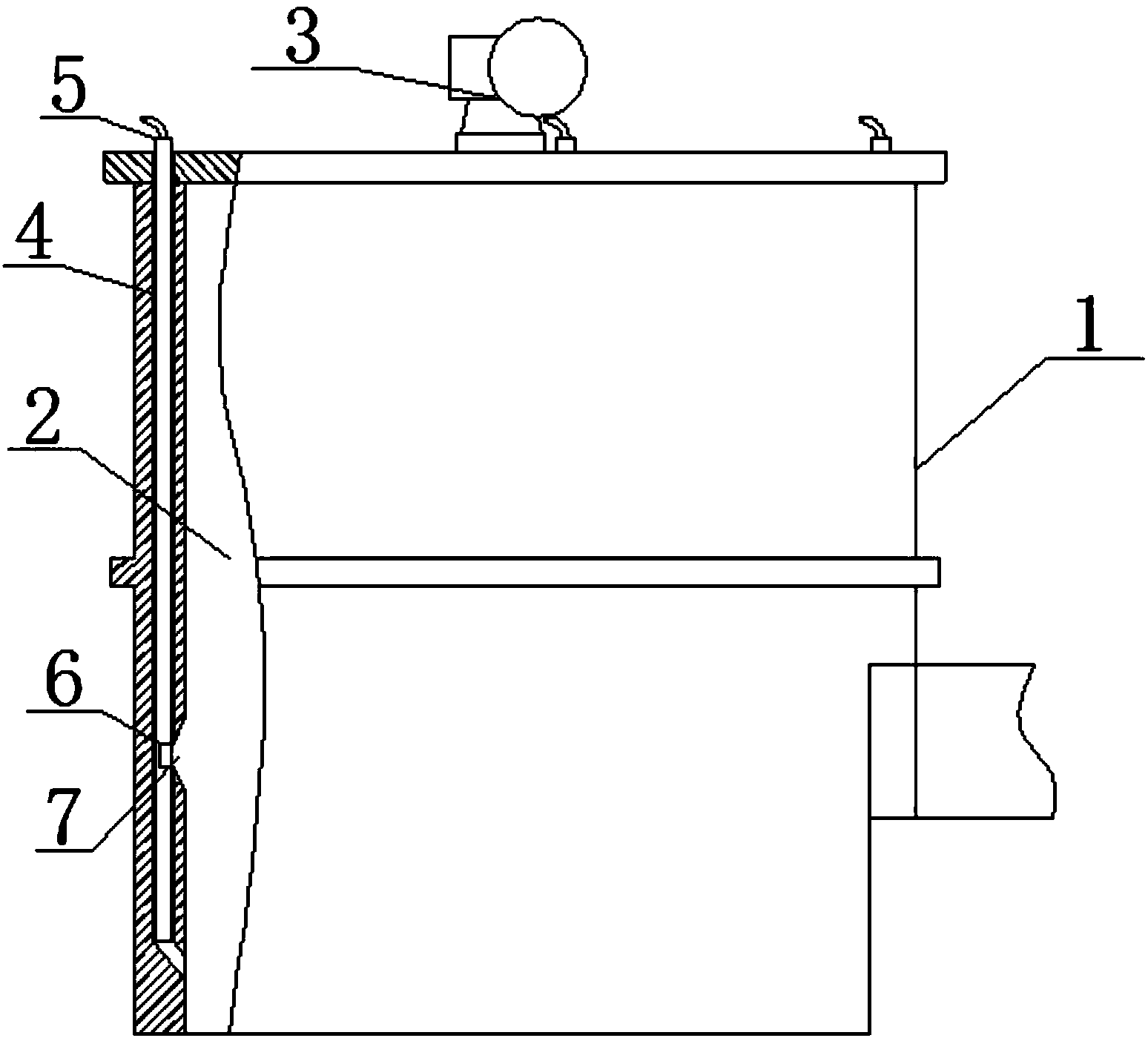

本实用新型的技术方案是这样实现的：一种污泥超声波调理装置，包括搅拌槽，所述搅拌槽内部设有搅拌腔，搅拌槽的上部设有伸入搅拌槽内的搅拌器，所述搅拌槽竖向的槽壁内开有若干个安装孔，所述安装孔的下部开口斜向下与搅拌腔连通;所述安装孔内安装有一抽拉棒，抽拉棒上设有超声波反应器探头，所述安装孔内壁与超声波反应器探头相应位置处开有与搅拌腔连通的通孔，所述超声波反应器探头朝向通孔。
所述通孔的内壁呈朝向搅拌腔扩张的喇叭状。
所述搅拌槽为圆筒状，所述安装孔为三个并均匀排布在搅拌槽的槽壁内。
本实用新型提出的污泥超声波调理装置，使用时将抽拉杆插进安装孔，当抽拉杆下端到达安装孔下部倾斜段时为极限位置，此时超声波反应器探头正对通孔，对污泥进行调理;当不使用超声波时，将抽拉杆拉出，取出超声波反应器探头，避免探头长期浸泡在污泥中，增加探头的使用寿命。
