申请日2017.01.18
公开(公告)日2017.10.24
IPC分类号F24D15/02; F24D15/04
摘要

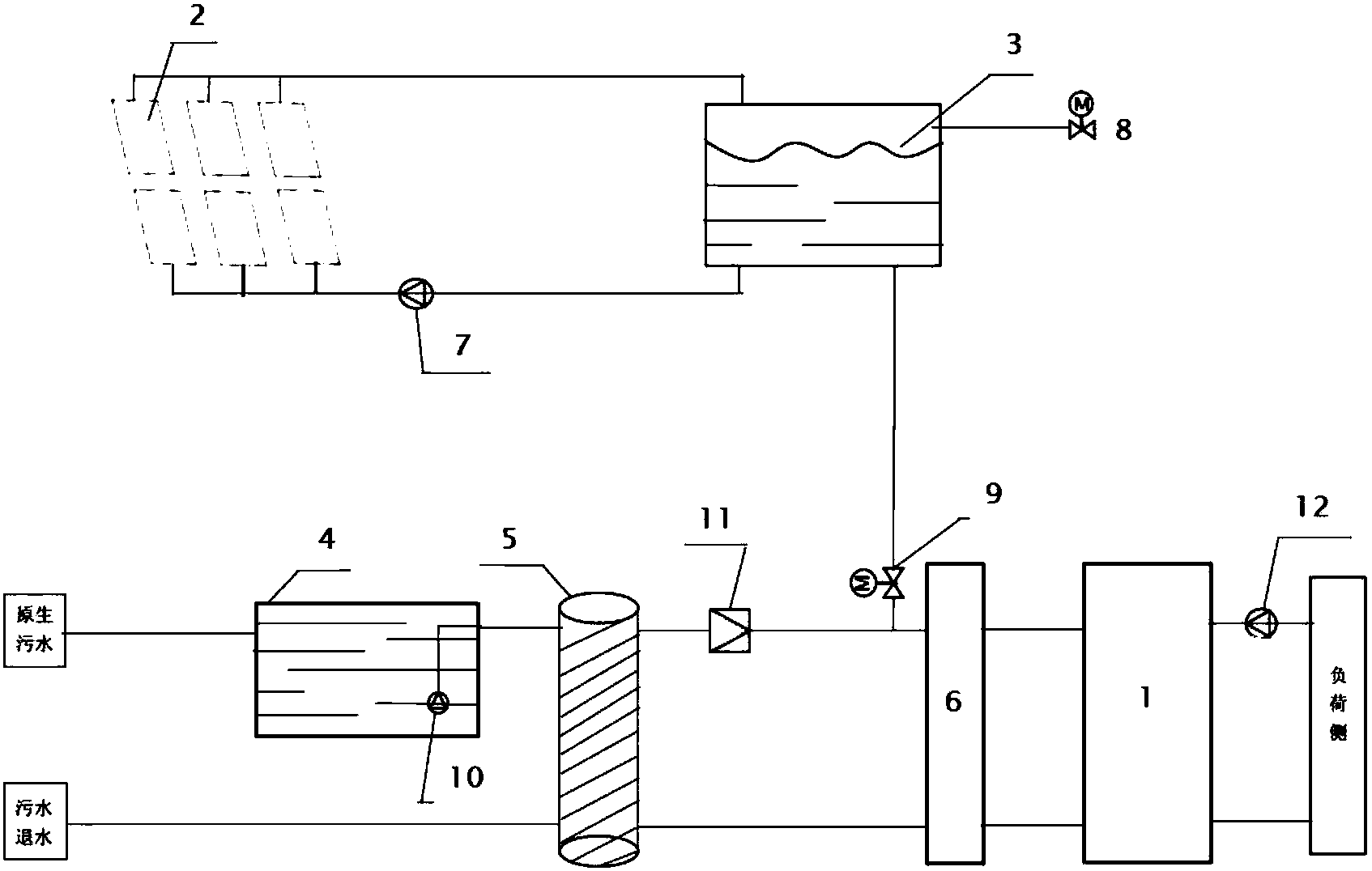

本实用新型一种污水源热泵和太阳能复合供暖系统的结构，包括污水源热泵机组，污水源热泵机组的一侧依次设置有污水宽通道换热器和污水源供给部分，污水源供给部分包括沉淀池和防阻机，防阻机与污水宽通道换热器通过水管相连通，污水宽通道换热器通过水管与污水源热泵机组的构成闭合循环回路，污水源热泵机组还设置有负荷侧进水管和出水管;该系统还包括太阳能水源供给部分。本实用新型的有益效果是，太阳能水源供给部分的设置，太阳能集热器生产热水，作为辅助能源，在污水量不足和温度过低的时候提供热源，充分利用太阳能资源，可有效提高热能利用率，从而利用太阳能作为调峰能源，形成污水和太阳能双能源供暖，确保了供暖的安全可靠运行。
摘要附图
权利要求书
1.一种污水源热泵和太阳能复合供暖系统，包括污水源热泵机组(1)，其特征在于，污水源热泵机组(1)的一侧依次设置有污水宽通道换热器(6)和污水源供给部分，污水宽通道换热器(6)的一侧设置有冷水进水管和冷水出水管，污水宽通道换热器(6)的另一侧设置有热水出水管和冷水回流管，污水源供给部分包括沉淀池(4)和防阻机(5)，沉淀池(4)一侧设置有污水进水管，沉淀池(4)的另一侧通过管道与防阻机(5)相连通，防阻机(5)与污水宽通道换热器(6)分别通过冷水进水管和冷水出水管相连通，防阻机(5)还设置有退水管，污水宽通道换热器(6)通过热水出水管和冷水回流管与污水源热泵机组(1)的一侧构成闭合循环回路，污水源热泵机组(1)的另一侧设置有负荷侧进水管和负荷侧出水管;
该系统还包括太阳能水源供给部分，太阳能水源供给部分包括太阳能集热器(2)和蓄热水箱(3)，太阳能集热器(2)通过水管和蓄热水箱(3)的一侧构成闭合循环回路，蓄热水箱(3)的另一侧设置有补水管，蓄热水箱(3)与污水宽通道换热器(6)的冷水进水管连通。
2.根据权利要求1所述的污水源热泵和太阳能复合供暖系统，其特征在于，所述蓄热水箱(3)向太阳能集热器(2)的进水管路上装有太阳能循环水泵(7)，蓄热水箱(3)的补水管道上装有补水电磁阀(8)，蓄热水箱(3)与污水宽通道换热器(6)连通的管道上装有电动调节阀(9)。
3.根据权利要求1所述的污水源热泵和太阳能复合供暖系统，其特征在于，所述沉淀池(4)内设置有污水提升泵(10)。
4.根据权利要求3所述的污水源热泵和太阳能复合供暖系统，其特征在于，所述污水宽通道换热器(6)的冷水进水管上装有流量控制阀(11)。
5.根据权利要求4所述的污水源热泵和太阳能复合供暖系统，其特征在于，所述污水源热泵机组(1)的负荷侧进水管上装有中间循环水泵(12)。
6.根据权利要求5所述的污水源热泵和太阳能复合供暖系统，其特征在于，所述污水宽通道换热器(6)的冷水进水管和冷水回流管均高于污水宽通道换热器(6)的热水出水管和冷水回流管。
说明书
污水源热泵和太阳能复合供暖系统
技术领域
本实用新型属于热泵供暖技术领域，涉及一种污水源热泵和太阳能复合供暖系统。
背景技术
目前，随着全国供暖热源节能改造的大力推行，利用城市原生污水热源进行供热制冷的污水源热泵技术日趋成熟，并得到较为广泛的应用，比如北京南站、天津公馆等。随着污水源热泵技术的不断成熟，阻塞和腐蚀导致的连续换热问题已被相关企业攻克，出现了防阻机、宽通道换热器、纳米防腐等产品。但是污水源热泵技术有一个关键问题没有解决，就是热源不足的问题。
城市供暖的热源需要稳定和持续，但是城市原生污水的流量不稳定，尤其是夜间流量降到最低，节假日也相对较低，导致污水热源不足，制热效果不佳。而单独打一个水源井进行补充的话，投资大，政府限制较多，不具备可行性。
实用新型内容
本实用新型的目的在于提供一种污水源热泵和太阳能复合供暖系统，解决了现有污水源热泵中存在的热源不足的问题。
本实用新型所采用的技术方案是，一种污水源热泵和太阳能复合供暖系统，包括污水源热泵机组，污水源热泵机组的一侧依次设置有污水宽通道换热器和污水源供给部分，污水宽通道换热器的一侧设置有冷水进水管和冷水出水管，污水宽通道换热器的另一侧设置有热水出水管和冷水回流管，污水源供给部分包括沉淀池和防阻机，沉淀池一侧设置有污水进水管，沉淀池的另一侧通过管道与防阻机相连通，防阻机与污水宽通道换热器分别通过冷水进水管和冷水出水管相连通，防阻机还设置有退水管，污水宽通道换热器通过热水出水管和冷水回流管与污水源热泵机组的一侧构成闭合循环回路，污水源热泵机组的另一侧设置有负荷侧进水管和负荷侧出水管;
该系统还包括太阳能水源供给部分，太阳能水源供给部分包括太阳能集热器和蓄热水箱，太阳能集热器通过水管和蓄热水箱的一侧构成闭合循环回路，蓄热水箱的另一侧设置有补水管，蓄热水箱与污水宽通道换热器的冷水进水管连通。
本实用新型的特征还在于，
其中蓄热水箱向太阳能集热器的进水管路上装有太阳能循环水泵，蓄热水箱的补水管道上装有补水电磁阀，蓄热水箱与污水宽通道换热器连通的管道上装有电动调节阀。
其中沉淀池内设置有污水提升泵。
其中污水宽通道换热器的冷水进水管上装有流量控制阀。
其中污水源热泵机组的负荷侧进水管上装有中间循环水泵。
其中污水宽通道换热器的冷水进水管和冷水回流管均高于污水宽通道换热器的热水出水管和冷水回流管。
本实用新型的有益效果是，解决了现有污水源热泵中存在的热源不足的问题。太阳能水源供给部分的设置，太阳能集热器生产热水，作为辅助能源，在污水量不足和温度过低的时候提供热源，充分利用太阳能资源，可有效提高热能利用率，从而利用太阳能作为调峰能源，形成污水和太阳能双能源供暖，确保了供暖的安全可靠运行，同时使得系统的运行费用大大降低，提高了系统的经济性。
