申请日2017.01.18
公开(公告)日2017.10.17
IPC分类号C02F9/02; C02F101/30
摘要
本实用新型涉及一种有机废水的污泥泥水去除装置，包括进水机构、捣碎机构、支撑机构、过滤机构和返排机构，所述进水机构、捣碎机构和过滤机构依次连通，所述返排机构分别与过滤机构和进水机构连通，所述捣碎机构设置在支撑机构上，所述捣碎机构包括壳体、电机、转轴和刀片，所述进水机构包括进水罩、进水箱和进水管，所述过滤机构包括出水管、过滤网和集水箱，所述返排机构包括导水管、蓄水箱和返排管，该有机废水的污泥泥水去除装置设计巧妙，首先通过捣碎装置能够将泥水中的大颗粒泥沙打碎，然后通过过滤机构对泥沙进行过滤，并且通过返排机构将未过滤完全的泥水返排过滤，提升了对泥沙过滤的处理效果。

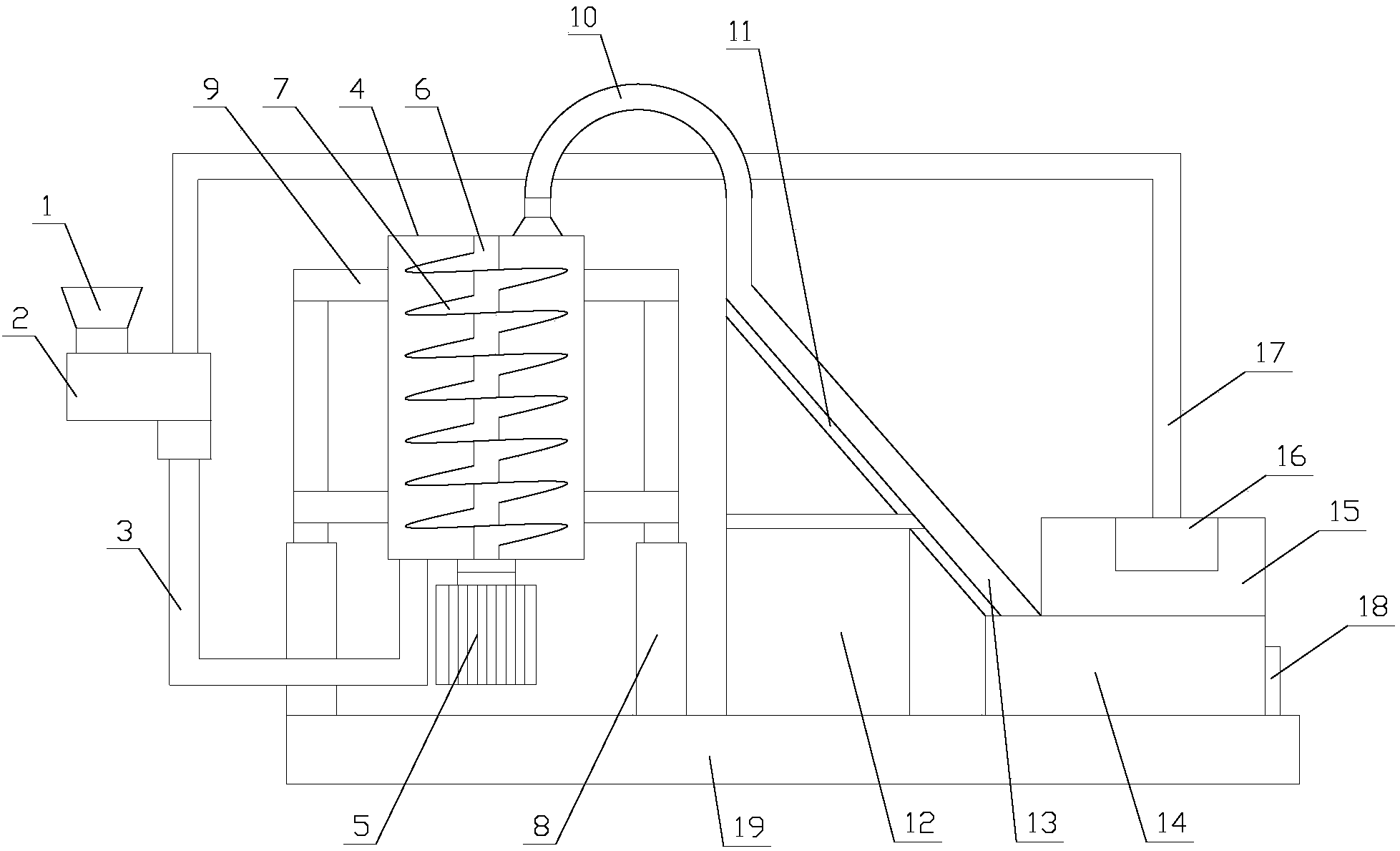

摘要附图
权利要求书
1.一种有机废水的污泥泥水去除装置，其特征在于，包括进水机构、捣碎机构、支撑机构、过滤机构和返排机构，所述进水机构、捣碎机构和过滤机构依次连通，所述返排机构分别与过滤机构和进水机构连通;
所述捣碎机构设置在支撑机构上，所述捣碎机构包括壳体、电机、转轴和刀片，所述电机竖向朝上设置在壳体的下方，所述转轴和刀片均位于壳体内部，所述转轴竖向设置，所述电机与转轴传动连接，所述刀片为螺旋形，所述刀片设置在转轴上;
所述进水机构包括进水罩、进水箱和进水管，所述进水罩设置在进水箱上，所述进水箱通过进水管与壳体的下端连接;
所述过滤机构包括出水管、过滤网和集水箱，所述出水管的一端与壳体的上端连接，所述出水管的另一端位于过滤网的正上方，所述过滤网倾斜设置，所述集水箱设置在过滤网的正下方;
所述返排机构包括导水管、蓄水箱和返排管，所述导水管倾斜设置，所述导水管的轴线与过滤网平行，所述导水管的一端与过滤网的下端连接，所述导水管的另一端与蓄水箱连接，所述返排管的一端与蓄水箱连接，所述返排管的另一端与进水箱连接。
2.如权利要求1所述的有机废水的污泥泥水去除装置，其特征在于，所述蓄水箱内设有水泵，所述返排管通过水泵与蓄水箱内部连通。
3.如权利要求1所述的有机废水的污泥泥水去除装置，其特征在于，所述蓄水箱包括上蓄水箱和下蓄水箱，所述上蓄水箱与下蓄水箱之间设有过滤膜。
4.如权利要求3所述的有机废水的污泥泥水去除装置，其特征在于，所述过滤膜为陶瓷膜。
5.如权利要求3所述的有机废水的污泥泥水去除装置，其特征在于，所述下蓄水箱的一侧设有通孔，所述通孔上设有盖板。
6.如权利要求1所述的有机废水的污泥泥水去除装置，其特征在于，所述支撑机构包括底座和支架，所述壳体固定在支架上，所述支架通过减震器与底座连接。
7.如权利要求1所述的有机废水的污泥泥水去除装置，其特征在于，所述滤网为空气过滤网。
说明书
一种有机废水的污泥泥水去除装置
技术领域
本实用新型涉及一种有机废水的污泥泥水去除装置。
背景技术
在工业处理有机废水中，一般都会对其中的有用物质加以利用，但是对于一些含有污泥泥水的废水，需要对其另外进行处理，然而现有技术的泥水去除装置一般都是通过简单的滤网过滤，这种处理方式不仅效果不理想，而且还会影响回收。
实用新型内容
本实用新型要解决的技术问题是：为了克服现有技术的不足，提供一种有机废水的污泥泥水去除装置。
本实用新型解决其技术问题所采用的技术方案是：一种有机废水的污泥泥水去除装置，包括进水机构、捣碎机构、支撑机构、过滤机构和返排机构，所述进水机构、捣碎机构和过滤机构依次连通，所述返排机构分别与过滤机构和进水机构连通;
所述捣碎机构设置在支撑机构上，所述捣碎机构包括壳体、电机、转轴和刀片，所述电机竖向朝上设置在壳体的下方，所述转轴和刀片均位于壳体内部，所述转轴竖向设置，所述电机与转轴传动连接，所述刀片为螺旋形，所述刀片设置在转轴上;
所述进水机构包括进水罩、进水箱和进水管，所述进水罩设置在进水箱上，所述进水箱通过进水管与壳体的下端连接;
所述过滤机构包括出水管、过滤网和集水箱，所述出水管的一端与壳体的上端连接，所述出水管的另一端位于过滤网的正上方，所述过滤网倾斜设置，所述集水箱设置在过滤网的正下方;
所述返排机构包括导水管、蓄水箱和返排管，所述导水管倾斜设置，所述导水管的轴线与过滤网平行，所述导水管的一端与过滤网的下端连接，所述导水管的另一端与蓄水箱连接，所述返排管的一端与蓄水箱连接，所述返排管的另一端与进水箱连接。
作为优选，所述蓄水箱内设有水泵，所述返排管通过水泵与蓄水箱内部连通。
作为优选，所述蓄水箱包括上蓄水箱和下蓄水箱，所述上蓄水箱与下蓄水箱之间设有过滤膜。
作为优选，所述过滤膜为陶瓷膜。
作为优选，所述下蓄水箱的一侧设有通孔，所述通孔上设有盖板。
作为优选，所述支撑机构包括底座和支架，所述壳体固定在支架上，所述支架通过减震器与底座连接。
作为优选，所述滤网为空气过滤网。
本实用新型的有益效果是，该有机废水的污泥泥水去除装置设计巧妙，首先通过捣碎装置能够将泥水中的大颗粒泥沙打碎，然后通过过滤机构对泥沙进行过滤，并且通过返排机构将未过滤完全的泥水返排过滤，提升了对泥沙过滤的处理效果。
