申请日2017.01.18
公开(公告)日2017.09.22
IPC分类号C02F1/14; C02F9/10
摘要
本实用新型公开了一种利用太阳能加热的热电厂废水近零排放系统，包括太阳能集热器和蒸发器，热电厂废水近零排放膜法处理系统与太阳能集热器连接，太阳能集热器另一端连接至蒸发器。该利用太阳能加热的热电厂废水近零排放系统通过太阳能加热高盐废水，减少了蒸发器加热蒸汽的使用量，实现了太阳能的利用;通过升高蒸发器前的高盐废水水温，降低了蒸发器的加热蒸汽量和燃煤的消耗量，减小了二氧化碳等污染物的排放，实现了能源的节约;且投资少，运行费用低，实用型强。

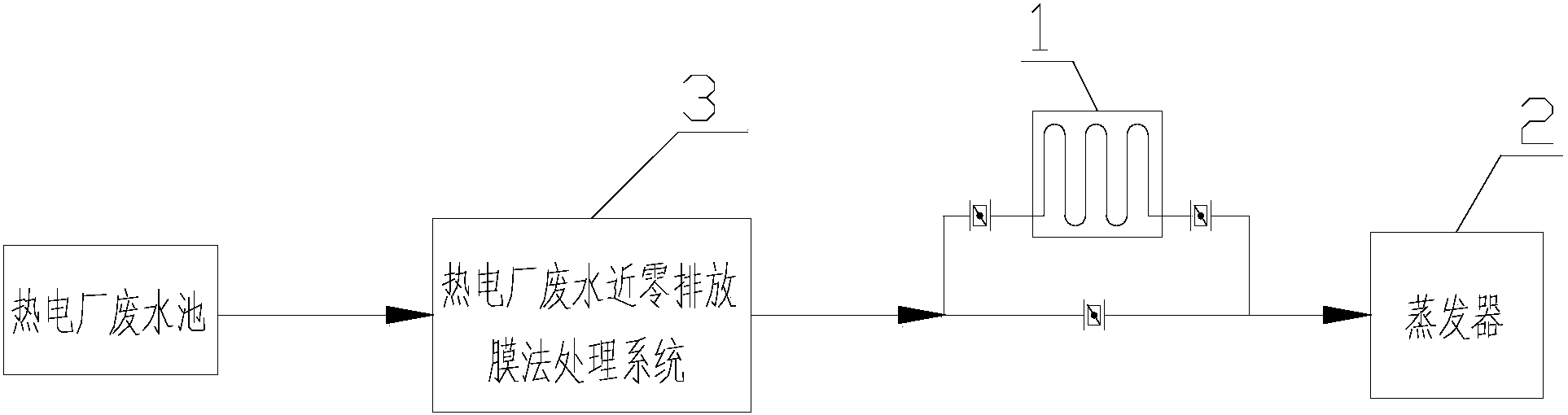

摘要附图
权利要求书
1.一种利用太阳能加热的热电厂废水近零排放系统，其特征在于，包括热电厂废水近零排放膜法处理系统(3)、太阳能集热器(1)和蒸发器(2)，热电厂废水近零排放膜法处理系统(3)与太阳能集热器(1)连接，太阳能集热器(1)另一端连接至蒸发器(2)。
2.根据权利要求1所述的利用太阳能加热的热电厂废水近零排放系统，其特征在于，所述蒸发器(2)的进料温度控制在60-65℃。
3.根据权利要求1所述的利用太阳能加热的热电厂废水近零排放系统，其特征在于，所述蒸发器(2)的进料温度控制在62-64℃。
4.根据权利要求1所述的利用太阳能加热的热电厂废水近零排放系统，其特征在于，所述蒸发器(2)的蒸发温度控制在≤85℃。
5.根据权利要求1所述的利用太阳能加热的热电厂废水近零排放系统，其特征在于，所述蒸发器(2)的蒸发温度控制在≤80℃。
6.根据权利要求1所述的利用太阳能加热的热电厂废水近零排放系统，其特征在于，所述热电厂废水近零排放膜法处理系统(3)另一端通过管道与热电厂废水池连接。
说明书
一种利用太阳能加热的热电厂废水近零排放系统
技术领域
本实用新型涉及废水处理技术领域，具体是一种利用太阳能加热的热电厂废水近零排放系统。
背景技术
能源和环境是影响经济可持续发展的关键因素。煤炭、石油和天然气等石化能源不仅资源有限、不可再生，而且传统能源会对环境造成严重的污染。因此节约能源和开发利用清洁、可再生能源是十分迫切的。
太阳能(solar energy)，是指太阳的热辐射能(参见热能传播的三种方式：辐射)，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。太阳能是一种清洁可再生的能源，太阳能的利用已经成为开发新能源与可再生能源的重要内容。
国内针对热电厂脱硫废水、循环水排污、膜处理浓水等废水的近零排放处理，传统方法采用膜技术将废水高倍浓缩为高盐废水，通过蒸发器对高盐废水进行蒸发结晶。其存在以下缺点：在实际工程中，这种方法使得蒸发器加热蒸汽的使用量与锅炉的蒸发量较大，导致外供蒸汽量小，燃料消耗量较大。因此，本实用新型将太阳能用于热电厂近零排放废水处理系统，减少了蒸发器加热蒸汽的使用量与锅炉的蒸发量，提高了外供蒸汽量，减少了燃料消耗量。
实用新型内容
本实用新型的目的在于提供一种利用太阳能加热的热电厂废水近零排放系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种利用太阳能加热的热电厂废水近零排放系统，包括热电厂废水近零排放膜法处理系统、太阳能集热器和蒸发器，热电厂废水近零排放膜法处理系统与太阳能集热器连接，太阳能集热器另一端连接至蒸发器。
作为本实用新型进一步的方案：所述蒸发器的进料温度控制在60-65℃。
作为本实用新型进一步的方案：所述蒸发器的进料温度控制在62-64℃。
作为本实用新型进一步的方案：所述蒸发器的蒸发温度控制在≤85℃。
作为本实用新型进一步的方案：所述蒸发器的蒸发温度控制在≤80℃。
作为本实用新型进一步的方案：所述热电厂废水近零排放膜法处理系统另一端通过管道与热电厂废水池连接。
与现有技术相比，本实用新型的有益效果是：
该利用太阳能加热的热电厂废水近零排放系统在现有工艺的基础上增加太阳能集热器对高盐废水进行加热，具有以下优点：
1)本实用新型利用清洁的能源太阳能，通过太阳能加热高盐废水，减少了蒸发器加热蒸汽的使用量，实现太阳能的利用;
2)本实用新型通过升高蒸发器前的高盐废水水温，降低了蒸发器的加热蒸汽量，同时降低了燃煤的消耗量，减小了二氧化碳等污染物的排放，实现了能源的节约;
3)本实用新型投资少，运行费用低，实用型强，适用于热电联产项目。
