申请日2017.01.20
公开(公告)日2017.08.25
IPC分类号C02F9/14
摘要
本实用新型公开了一种农村单户式无动力污水处理设备，涉及污水处理技术领域，包括前置隔油装置、厌氧处理系统、人工湿地系统和清水池，厌氧处理系统包括厌氧池，厌氧池的池体上设有污水进口，厌氧池内位于污水进口的下方设有筛网和集油槽;人工湿地系统包括湿地池，湿地池包括湿地布水区和填料区;清水池设有清水池进水管和清水池出水口。本实用新型提供结构简单、占地面积小、成本低、运行费用低、维护方便，污水处理效果好，适合农村的污水处理。

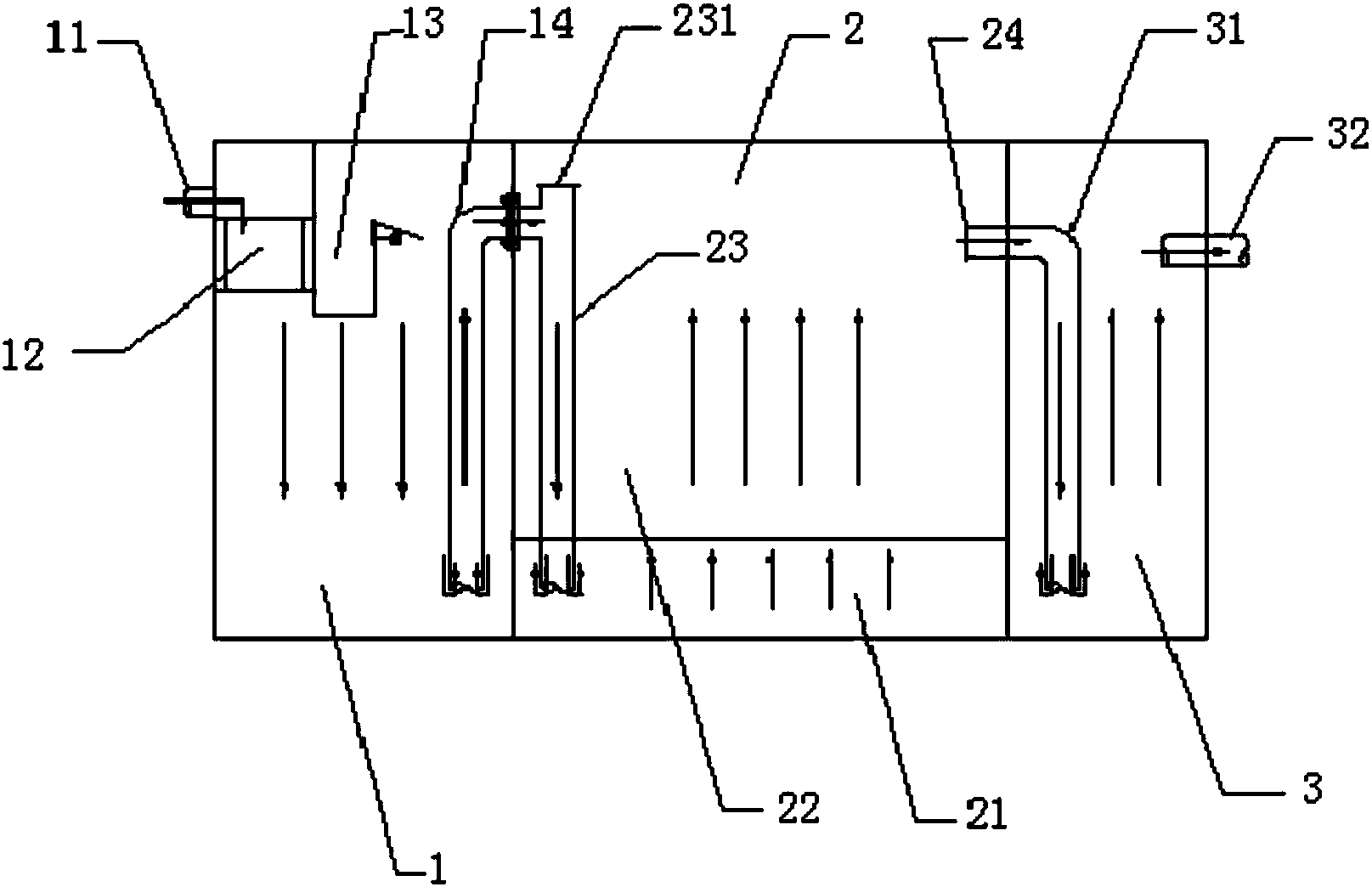

摘要附图
权利要求书
1.一种农村单户式无动力污水处理设备，其特征在于，包括前置隔油装置、厌氧处理系统、人工湿地系统和清水池，所述厌氧处理系统包括设有厌氧菌的厌氧池，所述厌氧池的池体上设有污水进口，所述厌氧池内位于所述污水进口的下方设有筛网，所述厌氧池上部设有靠近筛网设置的集油槽，所述厌氧池内设有厌氧池出水管，所述厌氧池出水管的底部靠近所述厌氧池底部;
所述人工湿地系统包括湿地池，所述湿地池包括位于湿地池底部的湿地布水区和位于湿地布水区上方的填料区，所述湿地池设有湿地池进水管，所述湿地池进水管的顶部连接所述厌氧池出水管，所述湿地池进水管的底部伸入所述湿地布水区，所述湿地池的上部设有湿地池出水口;
所述清水池设有清水池进水管，所述清水池进水管的顶部连接所述湿地池出水口，所述清水池进水管的底部靠近所述清水池的池底，所述清水池进水管上设有渗透过滤装置，所述清水池上部设有清水池出水口;
其中，所述厌氧池上污水进口的高度高于所述厌氧池出水管顶部的高度，所述湿地池进水管的顶部设有出气口，所述湿地池进水管的进水高度等于所述厌氧池出水管顶部的高度，所述湿地池进水管的进水高度高于所述清水池进水管的顶部高度，所述清水池进水管的顶部高度高于所述清水池出水口的高度。
2.根据权利要求1所述的农村单户式无动力污水处理设备，其特征在于，所述厌氧池、湿地池和清水池为地埋式厌氧池、地埋式湿地池和地埋式清水池，或半地上式厌氧池、半地上式湿地池和半地上式清水池。
3.根据权利要求2所述的农村单户式无动力污水处理设备，其特征在于，所述厌氧池、湿地池和清水池为连接在一起的一体结构。
4.根据权利要求3所述的农村单户式无动力污水处理设备，其特征在于，所述厌氧池、湿地池和清水池为玻璃钢厌氧池、玻璃钢湿地池和玻璃钢清水池，或防腐碳钢厌氧池、防腐碳钢湿地池和防腐碳钢清水池，或砖混结构厌氧池、砖混结构湿地池和砖混结构清水池。
5.根据权利要求1所述的农村单户式无动力污水处理设备，其特征在于，所述渗透过滤装置包括设置在所述清水池进水管上的微滤膜或超滤膜。
6.根据权利要求1所述的农村单户式无动力污水处理设备，其特征在于，所述渗透过滤装置包括设置在所述清水池进水管上部的正渗透膜和设置在所述清水池进水管下部的反渗透膜，所述正渗透膜和反渗透膜之间设有驱动溶液。
说明书
一种农村单户式无动力污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其是涉及一种农村单户式无动力污水处理设备。
背景技术
中国水资源缺乏和水污染严重地制约着我国总体经济的健康持续发展，特别是在农村地区，农村居住人口分散，农村生活污水的污染物质加重受纳水体的污染，这是一种面源污染，造成水体水质恶化，灌溉水污染严重，逐渐丧失其原有的生态环境功能。由于基础设施滞后和管理水平低下，严重制约了农村地区居民生活质量的改善和提高，因此，农村地区的水环境治理成为我国环境综合治理的重要组成部分。
目前农村地区特别是新农村居民逐步开起农家乐模式，一到节假休息时间大量城市游客聚集农村，大量的餐饮废水混同生活污水进入到污水处理系统。在我国城镇有许多污水处理厂，可以把很多污染源集中处理，但是在农村因为污水处理量小，地域分散，管理难，运行成本高等特点，导致农村的生活污水和农业污水都是未经处理直接排放的，导致环境恶化。因此有必要研制一种结构简单、占地面积小、成本低、运行费用低、维护方便的适合农村的污水处理装置。
实用新型内容
本实用新型的目的在于克服上述技术不足，提出一种农村单户式无动力污水处理设备，结构简单、占地面积小、成本低、运行费用低、维护方便，适合农村的污水处理设备。
为达到上述技术目的，本实用新型的技术方案提供一种农村单户式无动力污水处理设备，包括前置隔油装置、厌氧处理系统、人工湿地系统和清水池，所述厌氧处理系统包括设有厌氧菌的厌氧池，所述厌氧池的池体上设有污水进口，所述厌氧池内位于所述污水进口的下方设有筛网，所述厌氧池上部设有靠近筛网设置的集油槽，所述厌氧池内设有厌氧池出水管，所述厌氧池出水管的底部靠近所述厌氧池底部;
所述人工湿地系统包括湿地池，所述湿地池包括位于湿地池底部的湿地布水区和位于湿地布水区上方的填料区，所述湿地池设有湿地池进水管，所述湿地池进水管的顶部连接所述厌氧池出水管，所述湿地池进水管的底部伸入所述湿地布水区，所述湿地池的上部设有湿地池出水口;
所述清水池设有清水池进水管，所述清水池进水管的顶部连接所述湿地池出水口，所述清水池进水管的底部靠近所述清水池的池底，所述清水池进水管上设有渗透过滤装置，所述清水池上部设有清水池出水口;
其中，所述厌氧池上污水进口的高度高于所述厌氧池出水管顶部的高度，所述湿地池进水管的顶部设有出气口，所述湿地池进水管的进水高度等于所述厌氧池出水管顶部的高度，所述湿地池进水管的进水高度高于所述清水池进水管的顶部高度，所述清水池进水管的顶部高度高于所述清水池出水口的高度。
作为一种改进，所述厌氧池、湿地池和清水池为地埋式厌氧池、地埋式湿地池和地埋式清水池，或半地上式厌氧池、半地上式湿地池和半地上式清水池。
作为进一步地改进，所述厌氧池、湿地池和清水池为连接在一起的一体结构。
作为进一步地改进，所述厌氧池、湿地池和清水池为玻璃钢厌氧池、玻璃钢湿地池和玻璃钢清水池，或防腐碳钢厌氧池、防腐碳钢湿地池和防腐碳钢清水池，或砖混结构厌氧池、砖混结构湿地池和砖混结构清水池。
作为进一步地改进，所述渗透过滤装置包括设置在所述清水池进水管上的微滤膜或超滤膜。
作为进一步地改进，所述渗透过滤装置包括设置在所述清水池进水管上部的正渗透膜和设置在所述清水池进水管下部的反渗透膜，所述正渗透膜和反渗透膜之间设有驱动溶液。
本实用新型提供的农村单户式无动力污水处理设备，采用前置隔油装置起到很好的个隔油效果，然后进入后续厌氧池进行处理，经过物理作用和生物作用后大部分污染物得以去除，然后进入湿地池，污染物通过湿地基质的过滤吸附、湿地植物根系的吸收、好氧与厌氧生物菌群的分解作用被去除，经过植物的作用后的污水再通过渗透过滤，从而使污水得以净化，结构简单、占地面积小、成本低、运行费用低、维护方便，适合农村的污水处理。
本实用新型提供的农村单户式无动力污水处理设备能够对各家各户的生活污水进行处理，处理后的污水进入原有排水系统或者开挖小型水坑进行储存，用于房屋周边绿化、菜地浇水使用，进而解决了污水横流、夏天臭气熏天、蚊虫乱飞的状况，其化学耗氧量(COD)生物化学耗氧量(BOD)、氨氮、水中固态悬浮物(SS)的去除率分别可达20%至70%、50%至70%、30%至60%、75%至90%，经处理后出水水质可达《农田灌溉水质标准》旱作标准，可用于浇洒庭院植物和农田灌溉。同时，这种庭院式“人工湿地”占地面积很小仅需2-4平方米不等，这套设施可以是地埋式或半地上式，不影响土地利用，湿地植物可以根据农户的需求选择，比如栽植蔬菜、花卉、绿植等。
本实用新型整套设施的运行费用为零，日常的维护没有任何技术含量只需各家各户自行处理即可。该套设施主体可为玻璃钢材质，可为碳钢防腐结构，也可以为砖混结构，可以成为产品流水线生产大大降低制造成本，控污明显投资少是这套农村新型无动力污水处理设施的最大优点。
