申请日2017.01.20
公开(公告)日2017.08.22
IPC分类号C02F9/04; C02F103/12
摘要
本实用新型公开了一种玻璃纤维短切毡生产废水回收再利用装置，包括废水回收箱、沉淀箱、反应箱、絮凝箱、消毒箱、吸附箱和储水箱，所述废水回收箱上端固定连接有进水管，所述进水管内部设置有一号阀门，所述废水回收箱内部一侧设置有格栅，所述格栅一侧设置有一号导管，所述一号导管一端固定连接有沉淀箱，所述沉淀箱一侧设置有二号导管，所述二号导管一端设置有反应箱。本实用新型通过设有的絮凝箱和二号投药口，能够投入絮凝剂，使废水中固体有机物形成大的絮凝体，通过设有的消毒箱和三号投药口，能够投入消毒剂，通过设有的吸附箱和活性炭，能够充分的吸附废水中残留的杂质，满足了现今工厂对玻璃纤维短切毡生产废水回收再利用装置的需求。

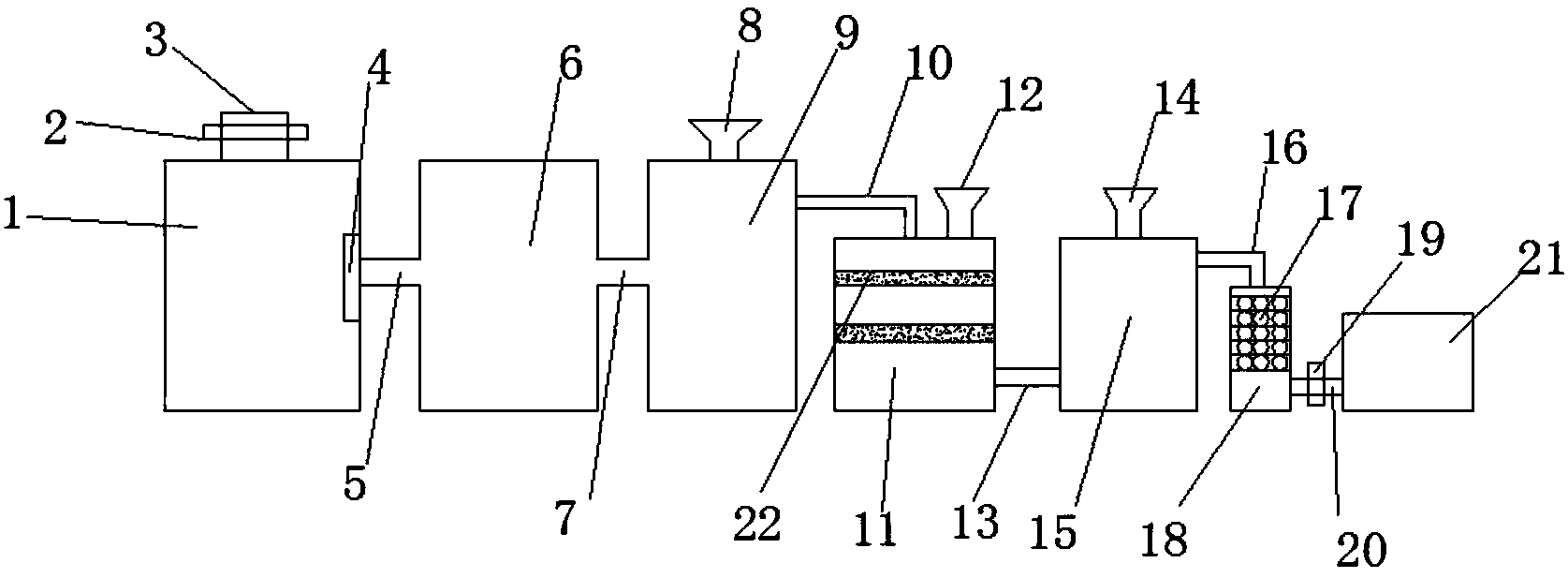

摘要附图
权利要求书
1.一种玻璃纤维短切毡生产废水回收再利用装置，包括废水回收箱(1)、沉淀箱(6)、反应箱(9)、絮凝箱(11)、消毒箱(15)、吸附箱(18)和储水箱(21)，其特征在于：所述废水回收箱(1)上端固定连接有进水管(3)，所述进水管(3)内部设置有一号阀门(2)，所述废水回收箱(1)内部一侧设置有格栅(4)，所述格栅(4)一侧设置有一号导管(5)，所述一号导管(5)一端固定连接有沉淀箱(6)，所述沉淀箱(6)一侧设置有二号导管(7)，所述二号导管(7)一端设置有反应箱(9)，所述反应箱(9)上端设置有一号投药口(8)，所述反应箱(9)一侧设置有三号导管(10)，所述三号导管(10)下端固定连接有絮凝箱(11)，所述絮凝箱(11)上端设置有二号投药口(12)，所述絮凝箱(11)内部设置有过滤板(22)，所述絮凝箱(11)一侧固定连接有四号导管(13)，所述四号导管(13)一端设置有消毒箱(15)，所述消毒箱(15)上端设置有三号投药口(14)，所述消毒箱(15)一侧设置有五号导管(16)，所述五号导管(16)下端设置有吸附箱(18)，所述吸附箱(18)内部设置有吸附剂(17)，所述吸附箱(18)一侧设置有出水管(20)，所述出水管(20)内设置有二号阀门(19)，所述出水管(20)一端固定连接有储水箱(21)。
2.根据权利要求1所述的一种玻璃纤维短切毡生产废水回收再利用装置，其特征在于：所述废水回收箱(1)和格栅(4)固定连接。
3.根据权利要求1所述的一种玻璃纤维短切毡生产废水回收再利用装置，其特征在于：所述二号投药口(12)是投入絮凝剂的投药口。
4.根据权利要求1所述的一种玻璃纤维短切毡生产废水回收再利用装置，其特征在于：所述吸附剂(17)为活性炭。
说明书
一种玻璃纤维短切毡生产废水回收再利用装置
【技术领域】
本实用新型涉及一种废水回收再利用装置，特别涉及一种玻璃纤维短切毡生产废水回收再利用装置。
【背景技术】
目前，玻璃纤维产品生产过程中有非常严重的工业废水直接进行排污，由于废水中较多的有毒物质属于水溶性产品，废水含乳剂粘结剂、杂质，COD 也比较高，对环境危害较大，进行全套除污设施建设以及处理费用都很高，浪费也比较大，并且传统的玻璃纤维废水处理装置过于简单，功能少，不能满足大多数工厂的需求，对环境造成严重的影响，而且有些废水处理装置，只是对生产产生的废水简单的处理，并不对其进行回收利用，这变相的造成了水资源的浪费。在中国专利201320330279.0中，描述了一种玻璃纤维乳剂短切毡生产废水回收再利用装置，该装置利用乳剂粘结剂水溶性的特点，将乳剂粘结剂的冲洗废水先积到沉淀池经一道沉降，然后过滤除去废水中的玻璃丝等杂质，在设备旁边放置多个逐级过滤的回收桶，多次抽滤后的回收水抽到乳剂配置池内，进行重新配置利用，不仅减少了废水的排放，也将原料进行了回收利用。但是，该装置处理方式过于简单，并不能达到在利用的效果，该装置没设有反应箱，不能使废水破乳，形成细小的絮状物，该装置没设有絮凝箱，不能使废水中固体有机物形成大的絮凝体，该装置没设有消毒箱，不能够利用消毒剂对废水进行消毒，影响废水的品质，该装置没设有吸附箱，不能够充分的吸附废水中的杂质。为此，我们提出一种玻璃纤维短切毡生产废水回收再利用装置。
【实用新型内容】
本实用新型的主要目的在于提供一种玻璃纤维短切毡生产废水回收再利用装置，本实用新型通过设有的进水管和一号阀门，能够自动控制进水的大小，利于工人的操作，通过设有的反应箱和一号投药口，能够投入碱式氯化铝，使废水破乳，形成细小的絮状物，通过设有的絮凝箱和二号投药口，能够投入絮凝剂，使废水中固体有机物形成大的絮凝体，通过设有的消毒箱和三号投药口，能够投入消毒剂，对废水进行消毒，通过设有的吸附箱和活性炭，能够充分的吸附废水中残留的杂质，达到在利用的标准，满足了现今工厂对玻璃纤维短切毡生产废水回收再利用装置的需求，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种玻璃纤维短切毡生产废水回收再利用装置，包括废水回收箱、沉淀箱、反应箱、絮凝箱、消毒箱、吸附箱和储水箱，所述废水回收箱上端固定连接有进水管，所述进水管内部设置有一号阀门，所述废水回收箱内部一侧设置有格栅，所述格栅一侧设置有一号导管，所述一号导管一端固定连接有沉淀箱，所述沉淀箱一侧设置有二号导管，所述二号导管一端设置有反应箱，所述反应箱上端设置有一号投药口，所述反应箱一侧设置有三号导管，所述三号导管下端固定连接有絮凝箱，所述絮凝箱上端设置有二号投药口，所述絮凝箱内部设置有过滤板，所述絮凝箱一侧固定连接有四号导管，所述四号导管一端设置有消毒箱，所述消毒箱上端设置有三号投药口，所述消毒箱一侧设置有五号导管，所述五号导管下端设置有吸附箱，所述吸附箱内部设置有吸附剂，所述吸附箱一侧设置有出水管，所述出水管内设置有二号阀门，所述出水管一端固定连接有储水箱。
进一步地，所述废水回收箱和格栅固定连接。
进一步地，所述二号投药口是投入絮凝剂的投药口。
进一步地，所述吸附剂为活性炭。
与现有技术相比，本实用新型具有如下有益效果：本实用新型通过设有的进水管和一号阀门，能够自动控制进水的大小，利于工人的操作，通过设有的反应箱和一号投药口，能够投入碱式氯化铝，使废水破乳，形成细小的絮状物，通过设有的絮凝箱和二号投药口，能够投入絮凝剂，使废水中固体有机物形成大的絮凝体，通过设有的消毒箱和三号投药口，能够投入消毒剂，对废水进行消毒，通过设有的吸附箱和活性炭，能够充分的吸附废水中残留的杂质，达到在利用的标准，满足了现今工厂对玻璃纤维短切毡生产废水回收再利用装置的需求。
