申请日2016.05.25
公开(公告)日2017.01.11
IPC分类号C02F9/14
摘要
本实用新型涉及一种无污泥一体化中水回用装置，包括依次连通的调节池、生化反应池和过滤池，所述的调节池上设置有污水进水口，过滤池上设置有清水出水口，所述的调节池与生化反应池之间安装有提升泵，该提升泵的进水口通过管道与调节池连通，出水口通过管道与所述的生化反应池连通;所述的生化反应池与过滤池之间设置有连通孔，该连通孔位于生化反应池和过滤池的上部;所述的调节池内安装有初级净化机构，生化反应池内安装有次级净化机构。本实用新型的优点是：构造简单，无需投放污泥去处理污废水，也不会在处理污废水中产生污泥，省却已有技术对污泥利用和处理的技术和投入问题。
权利要求书
1.一种无污泥一体化中水回用装置，其特征在于，包括依次连通的调节池、生化反应池和过滤池，所述的调节池上设置有污水进水口，过滤池上设置有清水出水口，所述的调节池与生化反应池之间安装有提升泵，该提升泵的进水口通过管道与调节池连通，出水口通过管道与所述的生化反应池连通;所述的生化反应池与过滤池之间设置有连通孔，该连通孔位于生化反应池和过滤池的上部;所述的调节池内安装有初级净化机构，生化反应池内安装有次级净化机构。
2.根据权利要求1所述的无污泥一体化中水回用装置，其特征在于，所述的初级净化机构包括格栅和毛发收集器，所述的格栅的一侧与污水进水口相对应，另一侧安装有毛发收集器。
3.根据权利要求1所述的无污泥一体化中水回用装置，其特征在于，所述的次级净化机构包括曝气装置和管状微生物发生器，所述的曝气装置安装在生化反应池的底部，该管状微生物发生器位于曝气装置的上部。
4.根据权利要求2或3所述的无污泥一体化中水回用装置，其特征在于，所述的调节池、生化反应池和过滤池之间还安装有回流机构，该回流机构包括回流泵和回流管，所述的回流泵的进水口通过管道与所述的过滤池连通，出水口上安装有回流管，该回流管分别与所述的调节池和生化反应池连通。
说明书
无污泥一体化中水回用装置
技术领域
本实用新型涉及一种无污泥一体化中水回用装置，主要用于污水的处理。
背景技术
“中水”是相对于上水(给水)和下水(排水)而言的。中水回用技术的特点是利用种种物理，化学和生物的方式方法对排出的污废水进行不同深度的按需处理，从而达到要求的水质，然后回用到循环中，从而能够节约水资源，减少环境污染。
传统的一体化中水回用装置体积大，结构复杂，通常具有五个以上的舱室，能耗高，容易造成二次污染，造价高昂。尤其值得一提的是，传统工艺在污泥的利用和处理上存在严重的问题，需要复杂的工艺和高昂的投入，确保污泥的处理和利用。
发明内容
本实用新型针对现有技术的缺点，研发了无污泥一体化中水回用装置。不仅在污废水处理中无需投放污泥，处理污废水后也不回产生污泥，还会消解系统中的已有污泥。

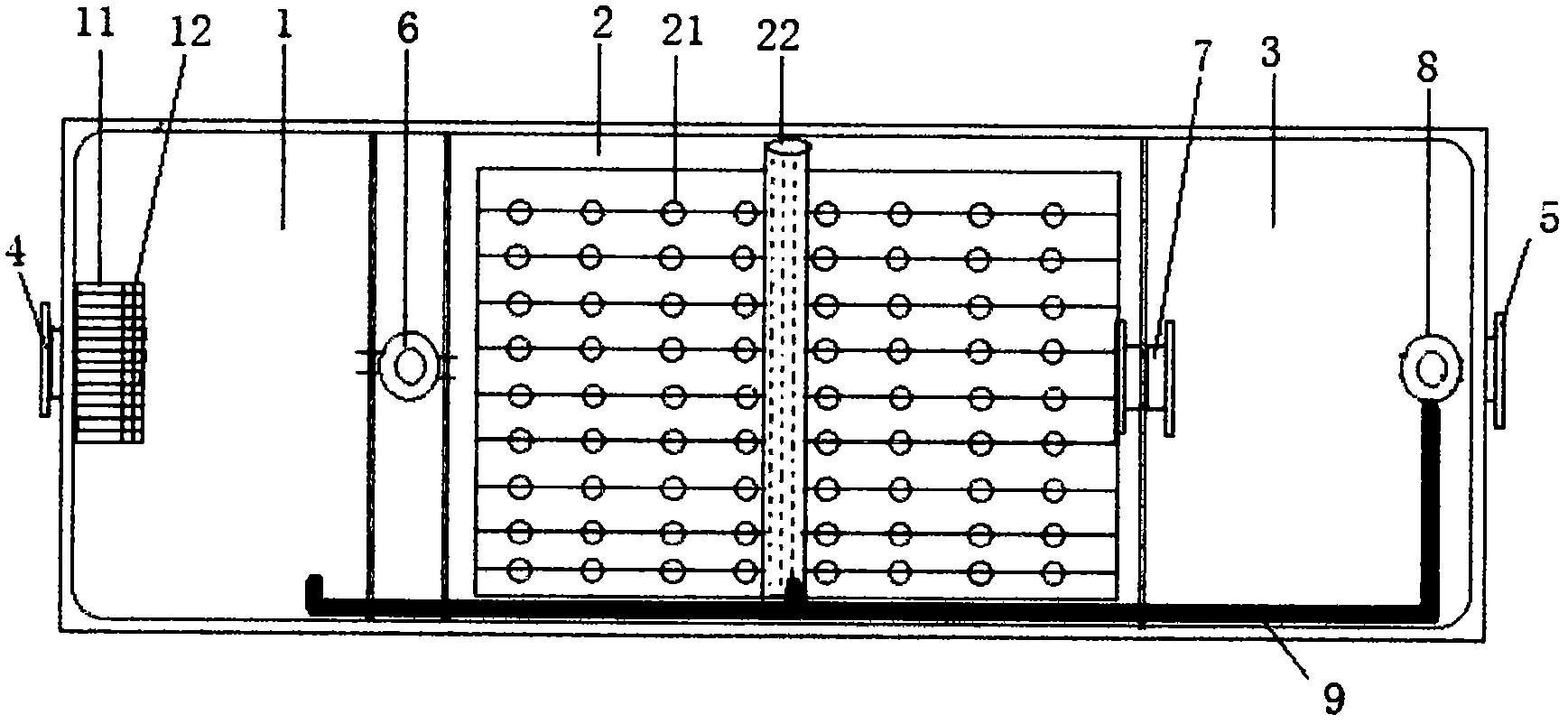

本实用新型的技术方案是：无污泥一体化中水回用装置，包括依次连通的调节池、生化反应池和过滤池，所述的调节池上设置有污水进水口，过滤池上设置有清水出水口，所述的调节池与生化反应池之间安装有提升泵，该提升泵的进水口通过管道与调节池连通，出水口通过管道与所述的生化反应池连通;所述的生化反应池与过滤池之间设置有连通孔，该连通孔位于生化反应池和过滤池的上部;所述的调节池内安装有初级净化机构，生化反应池内安装有次级净化机构。
所述的初级净化机构包括格栅和毛发收集器，所述的格栅的一侧与污水进水口相对应，另一侧安装有毛发收集器。
所述的次级净化机构包括曝气装置和管状微生物发生器，所述的曝气装置安装在生化反应池的底部，该管状微生物发生器位于曝气装置的上部。
所述的调节池、生化反应池和过滤池之间还安装有回流机构，该回流机构包括回流泵和回流管，所述的回流泵的进水口通过管道与所述的过滤池连通，出水口上安装有回流管，该回流管分别与所述的调节池和生化反应池连通。
本实用新型的优点是：
1、构造简单，仅需调节池，生化反应池和过滤池三个部分。
2、无需投放污泥去处理污废水，也不会在处理污废水中产生污泥，还能消解系统中已有污泥。省却已有技术对污泥利用和处理的技术和投入问题。
3、能耗低，抗冲击能力强，具备较高的容积负荷，处理效率高能耗低，自动化程度高，无需添加任何化学药剂，无二次污染。
4、适应不同污废水水质，能高效地去除BOD5，COD，氨氮，TSS，适用于医院，酒店，轨道交通站点，高速公路服务区和城市居民小区等各种场合。
