申请日2016.11.29
公开(公告)日2017.02.22
IPC分类号C02F9/02; C02F103/04
摘要

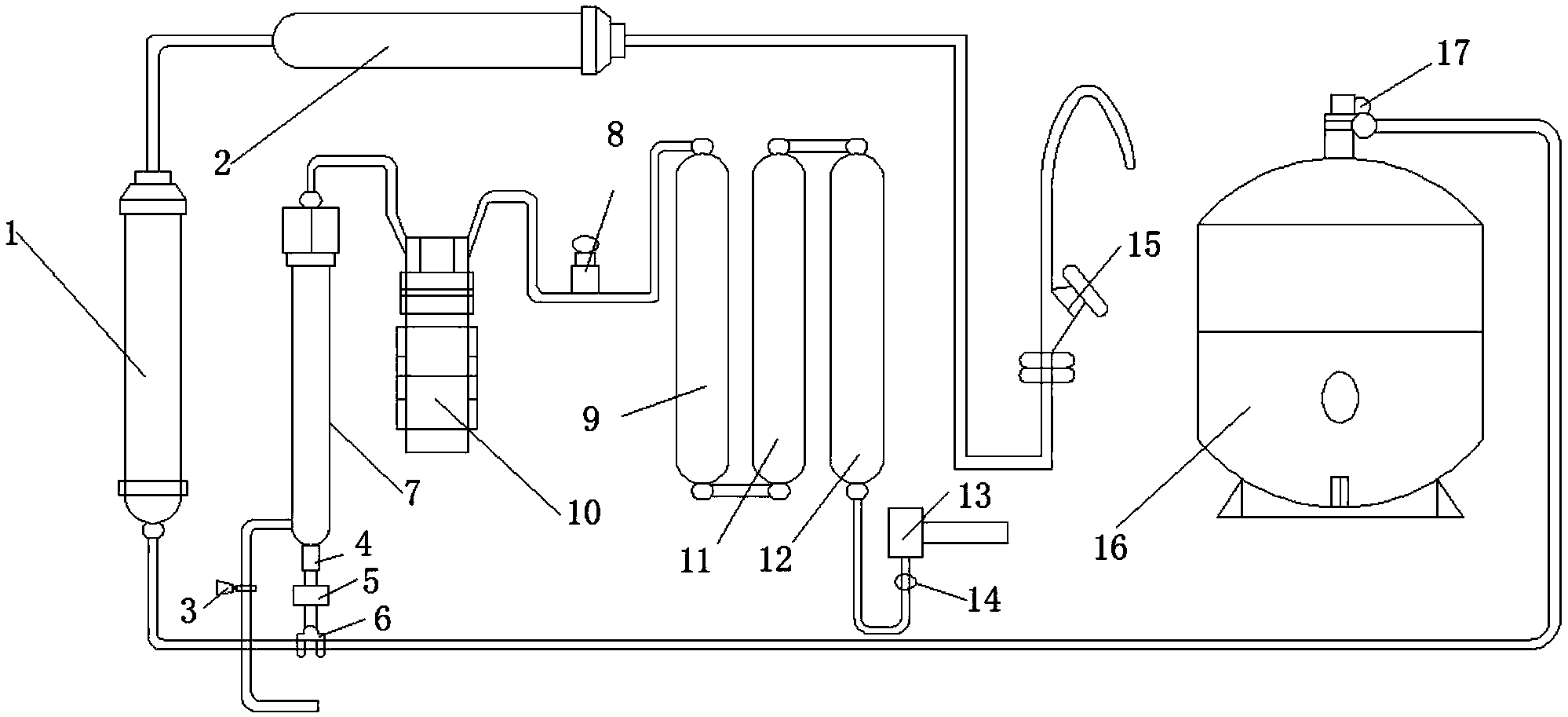

本发明公开了一种应用于纯水处理的净水系统，设置有进水设备、头级滤膜组、增压泵(10)、第四级滤芯(7)、第五级滤芯(1)及第六级滤芯(2);所述进水设备与头级滤膜组的进水端相连接，头级滤膜组的出水端通过管道连接增压泵(10)的进水端，增压泵(10)的出水端通过管道连接第四级滤芯(7)的进水端，第四级滤芯(7)的净水出水端通过管道与第五级滤芯(1)的进水端相连接，第五级滤芯(1)的出水端连接第六级滤芯(2)的进水端;基于多级滤膜结构设计的净水系统，能够将自来水经过过滤、杀菌处理后得到可以直接使用的纯水，其科学的设计结构，能够达到优质的滤水效果，并有效的降低滤水成本。
权利要求书
1.一种应用于纯水处理的净水系统，其特征在于：设置有进水设备、头级滤膜组、增压泵(10)、第四级滤芯(7)、第五级滤芯(1)及第六级滤芯(2);所述进水设备与头级滤膜组的进水端相连接，头级滤膜组的出水端通过管道连接增压泵(10)的进水端，增压泵(10)的出水端通过管道连接第四级滤芯(7)的进水端，第四级滤芯(7)的净水出水端通过管道与第五级滤芯(1)的进水端相连接，第五级滤芯(1)的出水端连接第六级滤芯(2)的进水端。
2.根据权利要求1所述的一种应用于纯水处理的净水系统，其特征在于：在所述第四级滤芯(7)的净水出水端上顺次设置有止逆阀(4)和高压开关(5)，且止逆阀(4)近第四级滤芯(7)的净水出水端设置。
3.根据权利要求2所述的一种应用于纯水处理的净水系统，其特征在于：还包括压力桶(16)，所述压力桶(16)的出压端通过管道和三通(6)连接在第四级滤芯(7)的净水出水端与第五级滤芯(1)的进水端相连接的管道上。
4.根据权利要求3所述的一种应用于纯水处理的净水系统，其特征在于：所述三通(6)采用T型三通，且高压开关(5)设置在三通(6)的竖向接口与止逆阀(4)之间。
5.根据权利要求3所述的一种应用于纯水处理的净水系统，其特征在于：在所述压力桶(16)的出压端上还设置有压力桶阀门(17)。
6.根据权利要求1-5任一项所述的一种应用于纯水处理的净水系统，其特征在于：所述头级滤膜组内设置有顺次连接的第一级滤芯(12)、第二级滤芯(11)及第三级滤芯(9)，第三级滤芯(9)的出水端通过管道连接增压泵(10)的进水端，进水设备连接第一级滤芯(12)的进水端，在第三级滤芯(9)的出水端与增压泵(10)的进水端相连接的管道上还设置有进水电磁阀(8)。
7.根据权利要求6所述的一种应用于纯水处理的净水系统，其特征在于：在所述进水设备内设置有与第一级滤芯(12)的进水端相连接的自来水引入管，在自来水引入管上顺次设置有进水三通(13)、进水阀(14)，且进水阀(14)近第一级滤芯(12)的进水端设置。
8.根据权利要求6所述的一种应用于纯水处理的净水系统，其特征在于：所述第一级滤芯(12)采用5μmpp棉滤芯;所述第二级滤芯(11)采用颗粒活性炭滤芯或果壳活性炭滤芯，所述第三级滤芯(9)采用1μm高精度pp棉滤芯。
9.根据权利要求1-5，7，8任一项所述的一种应用于纯水处理的净水系统，其特征在于：在第六级滤芯(2)的出水端上还通过管道设置有水龙头(15)，在第四级滤芯(7)的浓缩水出口端的管道上设置有废水电磁阀(3)。
10.根据权利要求1-5，7，8任一项所述的一种应用于纯水处理的净水系统，其特征在于：所述第四级滤芯(7)采用RO反渗透膜，所述第五级滤芯(1)采用口感因子，所述第六级滤芯(2)采用后置抑菌膜。
说明书
一种应用于纯水处理的净水系统
技术领域
本发明涉及水处理技术领域，具体的说，是一种应用于纯水处理的净水系统。
背景技术
水处理的方式包括物理处理和化学处理。人类进行水处理的方式已经有相当多年历史，物理方法包括利用各种孔径大小不同的滤材，利用吸附或阻隔方式，将水中的杂质排除在外，吸附方式中较重要者为以活性炭进行吸附，阻隔方法则是将水通过滤材，让体积较大的杂质无法通过，进而获得较为干净的水。另外，物理方法也包括沉淀法，就是让比重较小的杂质浮于水面捞出，或是比重较大的杂质沉淀于下，进而取得。化学方法则是利用各种化学药品将水中杂质转化为对人体伤害较小的物质，或是将杂质集中，历史最久的化学处理方法应该可以算是用明矾加入水中，水中杂质集合后，体积变大，便可用过滤法，将杂质去除。
随着人类生活不断提高水体富营养化氨氮、磷等营养盐问题和国家环保局对污水排放标准一步步提高，沿用了许多年传统的“一级处理”及“二级处理”水处理工艺技术和设备，已经难以适应当今的高浊度和高浓度污水的处理要求，而且处理工艺流程长，系统庞大，而且还散发大量臭气。运营者要想达到最新排放标准，需要从新再投入高额的资金扩建原有污水处理系统，加大占地面积使用和高额的污水处理设备及高额后期维护费用，然而,传统的污水深度处理再生回用技术系统(如活性炭过滤、微孔过滤、渗透膜净化等技术系统)投资高、后期维护运行费用高，太多的运营者难以承受。
水处理设备英文：water treatment。简单讲，“水处理”就是通过物理、化学、生物的手段，去除水中一些对生产、生活不需要的有害物质的过程。是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。由于社会生产、生活与水密切相关。因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
水处理包括：污水处理和饮用水处理两种，有些地方还把污水处理再分为两种，即污水处理和中水回用两种。经常用到的水处理药剂有：聚合氯化铝、聚合氯化铝铁、碱式氯化铝，聚丙烯酰胺，活性炭及各种滤料等。
水处理的效果可以通过水质标准衡量。
为达到成品水(生活用水、生产用水或可排放废水)的水质要求而对原料水(原水)的加工过程。
加工原水为生活或工业的用水时，称为给水处理;
加工废水时，则称废水处理。废水处理的目的是为废水的排放(排入水体或土地)或再次使用(见废水处置、废水再用)。
在循环用水系统以及水的再生处理中，原水是废水，成品水是用水，加工过程兼具给水处理和废水处理的性质。水处理还包括对处理过程中所产生的废水和污泥的处理及最终处置(见污泥处理和处置)，有时还有废气的处理和排放问题。水的处理方法可以概括为三种方式：①最常用的是通过去除原水中部分或全部杂质来获得所需要的水质;②通过在原水中添加新的成分，通过物理或化学反应后来获得所需要的水质;③对原水的加工不涉及去除杂质或添加新成分的问题。
水中杂质和处理方法水中杂质包括挟带的粗大物质、悬浮物、胶体和溶解物。粗大的物质如河中漂浮的水草、垃圾、大型水生物、废水中的砂砾以及大块污物等。给水工程中，粗大杂质由取水构筑物的设施去除，不列入水处理的范围。
废水处理中，去除粗大的杂质一般属于水的预处理部分。悬浮物和胶体包括泥沙、藻类、细菌、病毒以及水中原有的和在水处理过程中所产生的不溶解物质等。溶解物有无机盐类、有机化合物和气体。去除水中杂质的处理方法很多，主要方法的适用范围可以大致按杂质的粒度来划分。由于原水所含的杂质和成品水可允许的杂质在种类和浓度上差别很大，水处理过程差别也很大。
就生活用水(或城镇公共给水)而论，取自高质量水源(井水或防护良好的给水专用水库)的原水，只需消毒即为成品水;取自一般河流或湖泊的原水，先要去除泥沙等致浊杂质，然后消毒;污染较严重的原水，还需去除有机物等污染物;含有铁、锰的原水(例如某些井水)，需要去除铁、锰。生活用水可以满足一般工业用水的水质要求，但工业用水有时需要进一步的加工，如进行软化、除盐等。
当废水的排放或再用的水质要求较低时，只需用筛除和沉淀等方法去除粗大杂质和悬浮物(常称一级处理);当要求去除有机物时，一般在一级处理后采用生物处理法(常称二级处理)和消毒;对经过生物处理后的废水，所进行的处理过程统称三级处理或深度处理，如当废水排入的水体需要防止富营养化所进行的去除氮、磷过程即属于三级处理(见水的物理化学处理法)。当废水作为水源时，成品水水质要求以及相应的加工流程随其用途而定。理论上，现代的水处理技术，可以从任何劣质水制取任何高质量的成品水。
纯水指的是不含杂质的H2O。从学术角度讲，纯水又名高纯水，是指化学纯度极高的水，其主要应用在生物、化学化工、冶金、宇航、电力等领域，但其对水质纯度要求相当高，所以一般应用最普遍的还是电子工业。例如电力系统所用的纯水，要求各杂质含量低达到“微克/升”级。在纯水的制作中，水质标准所规定的各项指标应该根据电子(微电子)元器件(或材料)的生产工艺而定(如普遍认为造成电路性能破坏的颗粒物质的尺寸为其线宽的1/5-1/10)，但由于微电子技术的复杂性和影响产品质量的因素繁多，至今尚无一份由工艺试验得到的适用于某种电路生产的完整的水质标准。随着电子级水标准的不断修订，而且高纯水分析领域的许多突破和发展，新的仪器和新分析方法的不断应用都为制纯水工艺的发展创造了条件。
RO反渗透技术，反渗透顾名思义是一种施加压力于与半透膜相接触的浓缩溶液所产生的和自然渗透现象相反的过程。如施加压力超过溶液的天然渗透压，则溶剂便会流过半透膜，在相反一侧形成稀溶液，而在加压的一侧形成更高的溶液。如施加的压力等于溶液的天然渗透压，则溶剂的流动不会发生;如施加的压力小于天然渗透压，则溶剂自稀溶液流向浓溶液。
发明内容
本发明的目的在于提供一种应用于纯水处理的净水系统，基于多级滤膜结构设计的净水系统，能够将自来水经过过滤、杀菌处理后得到可以直接使用的纯水，其科学的设计结构，能够达到优质的滤水效果，并有效的降低滤水成本。
本发明通过下述技术方案实现：一种应用于纯水处理的净水系统，设置有进水设备、头级滤膜组、增压泵、第四级滤芯、第五级滤芯及第六级滤芯;所述进水设备与头级滤膜组的进水端相连接，头级滤膜组的出水端通过管道连接增压泵的进水端，增压泵的出水端通过管道连接第四级滤芯的进水端，第四级滤芯的净水出水端通过管道与第五级滤芯的进水端相连接，第五级滤芯的出水端连接第六级滤芯的进水端。
进一步的为更好地实现本发明，能够在第四级滤芯进行水处理后送往第五级滤芯时，不会出现逆流的情况，特别采用下述设置方式：在所述第四级滤芯的净水出水端上顺次设置有止逆阀和高压开关，且止逆阀近第四级滤芯的净水出水端设置。
进一步的为更好地实现本发明，能够为第四级滤芯及第五级滤芯提供足够的工作压力，特别采用下述设置方式：还包括压力桶，所述压力桶的出压端通过管道和三通连接在第四级滤芯的净水出水端与第五级滤芯的进水端相连接的管道上。
进一步的为更好地实现本发明，特别采用下述设置结构：所述三通采用T型三通，且高压开关设置在三通的竖向接口与止逆阀之间。
进一步的为更好地实现本发明，特别采用下述设置结构：在所述压力桶的出压端上还设置有压力桶阀门。
进一步的为更好地实现本发明，能够采用3级滤芯结构进行自来水的初滤处理，特别采用下述设置方式：所述头级滤膜组内设置有顺次连接的第一级滤芯、第二级滤芯及第三级滤芯，第三级滤芯的出水端通过管道连接增压泵的进水端，进水设备连接第一级滤芯的进水端，在第三级滤芯的出水端与增压泵的进水端相连接的管道上还设置有进水电磁阀。
进一步的为更好地实现本发明，能够将自来水通过进水设备安全可靠的加载至头级滤膜组内进行初滤处理，特别采用下述设置结构：在所述进水设备内设置有与第一级滤芯的进水端相连接的自来水引入管，在自来水引入管上顺次设置有进水三通、进水阀，且进水阀近第一级滤芯的进水端设置。
进一步的为更好地实现本发明，能够利用成熟的棉滤芯及活性炭滤芯技术进行自来水的初滤处理，特别采用下述设置结构：所述第一级滤芯采用5μmpp棉滤芯;所述第二级滤芯采用颗粒活性炭滤芯或果壳活性炭滤芯，所述第三级滤芯采用1μm高精度pp棉滤芯。
进一步的为更好地实现本发明，能够将经过净化后的纯水引出，以便使用者使用，特别采用下述设置结构：在第六级滤芯的出水端上还通过管道设置有水龙头，在第四级滤芯的浓缩水出口端的管道上设置有废水电磁阀。
进一步的为更好地实现本发明，能够将经过初滤后的水体通过RO反渗透技术、口感调节技术及抑菌技术处理，得到符合标准的纯水体，特别采用下述设置结构：所述第四级滤芯采用RO反渗透膜，所述第五级滤芯采用口感因子，所述第六级滤芯采用后置抑菌膜。
本发明与现有技术相比，具有以下优点及有益效果：
本发明基于多级滤膜结构设计的净水系统，能够将自来水经过过滤、杀菌处理后得到可以直接使用的纯水，其科学的设计结构，能够达到优质的滤水效果，并有效的降低滤水成本。
本发明有效结合棉滤芯、活性炭滤芯、RO反渗透膜、抑菌膜构成的滤水结构，能够将经过初滤后的水体，进行深层次的渗透过滤处理、活性炭吸附处理及抑菌处理，得到合格的纯水，以备直接使用。
