申请日2016.11.29
公开(公告)日2017.02.15
IPC分类号B01D29/56; B01D29/86
摘要
本发明公开了一种模块化污水紊流过滤设备，包括始端模块、若干中间模块、终端模块和过滤模块，所述始端模块、中间模块和终端模块均为圆柱形的不锈钢筒体，始端模块顶部开设有污水进口，终端模块的底端开设有污水出口;所述始端模块的底部和中间模块的底部均一体成型有上连接环，上连接环底部外圈开设有环形的上定位凸台，上定位凸台的两侧的上连接环的上表面环形阵列开设有螺纹孔A，上定位凸台底部环形阵列开设有螺纹孔B;本发明使得污水在本发明内部产生紊流，避免污水中的污物附着在过滤板上造成堵塞;通过中间模块上的上连接环和下连接环可根据使用需求设有多个中间模块。
权利要求书
1.一种模块化污水紊流过滤设备，包括始端模块、若干中间模块、终端模块和过滤模块，其特征在于，所述始端模块、中间模块和终端模块均为圆柱形的不锈钢筒体，始端模块顶部开设有污水进口，终端模块的底端开设有污水出口;所述始端模块的底部和中间模块的底部均一体成型有上连接环，上连接环底部外圈开设有环形的上定位凸台，上定位凸台的两侧的上连接环的上表面环形阵列开设有螺纹孔A，上定位凸台底部环形阵列开设有螺纹孔B;所述终端模块的顶部和中间模块的顶部均一体成型有下连接环，下连接环顶部外卷开设有下定位凹槽，下定位凹槽的两侧的下连接环的下表面环形阵列开设有螺纹孔C，下定位凹槽的顶部环形阵列开设有螺纹孔D;所述上定位凸台和下定位凹槽配合设置，且下定位凹槽的深度大于上定位凸台的高度;始端模块和中间模块、中间模块和中间模块、中间模块和终端模块均通过上连接环和下连接环相互连接，上连接环和下连接环的内侧还开设有环形的滑槽，滑槽向内侧开设有与内侧连通的通槽;所述过滤模块包括基架圆盘，基架圆盘高度与通槽高度一致，且基架圆盘的外圈位于通槽内，基架圆盘外环阵列设有若干连接杆，连接杆上转动连接有滚子，滚子转动位于滑槽内，基架圆盘上阵列开设有若干扇形的放置槽，放置槽内圈设有下安装台，放置槽内通过螺栓固定连接有扇形的过滤板，过滤板的外圈设有与下安装台配合设置的下安装台，下安装台和下安装台通过螺栓固定连接，位于放置槽下端的基架圆盘上切斜设有叶片，所述上连接环和下连接环连接时，上定位凸台插入下定位凹槽内使上连接环底面与下连接环上表面紧密贴合，螺纹孔A和螺纹孔C内配合螺纹连接有第一螺栓，螺纹孔B和螺纹孔D内螺纹连接第二螺栓，所述螺纹孔A和螺纹孔C一一对应设置，螺纹孔B和螺纹孔D一一对应设置。
2.根据权利要求1所述的模块化污水紊流过滤设备，其特征在于，所述相邻的两个过滤模块上的叶片旋转方向相反。
3.根据权利要求1所述的模块化污水紊流过滤设备，其特征在于，所述叶片与基架圆盘焊接连接。
说明书
一种模块化污水紊流过滤设备
技术领域
本发明涉及污水处理设备领域，具体是一种模块化污水紊流过滤设备。
背景技术
为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理，一般根据水质状况和处理后的水的去向来确定污水处理程度，一级处理主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求，经过一级处理的污水，BOD一般可去除30%左右，达不到排放标准，一级处理属于二级处理的预处理;二级处理主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准，目前使用比较广泛的是短纤维，悬浮物去除率达95%出水效果好;三级处理进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等，主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法等，其中在以及处理中污水的过滤通常采用过滤板来过滤污水中的固态污染物，现有的设备的过滤网通常为固定的，这样固态污染物很容易附着在过滤网上造成堵塞影响污水过滤的效率。
发明内容
本发明的目的在于提供一种模块化污水紊流过滤设备，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

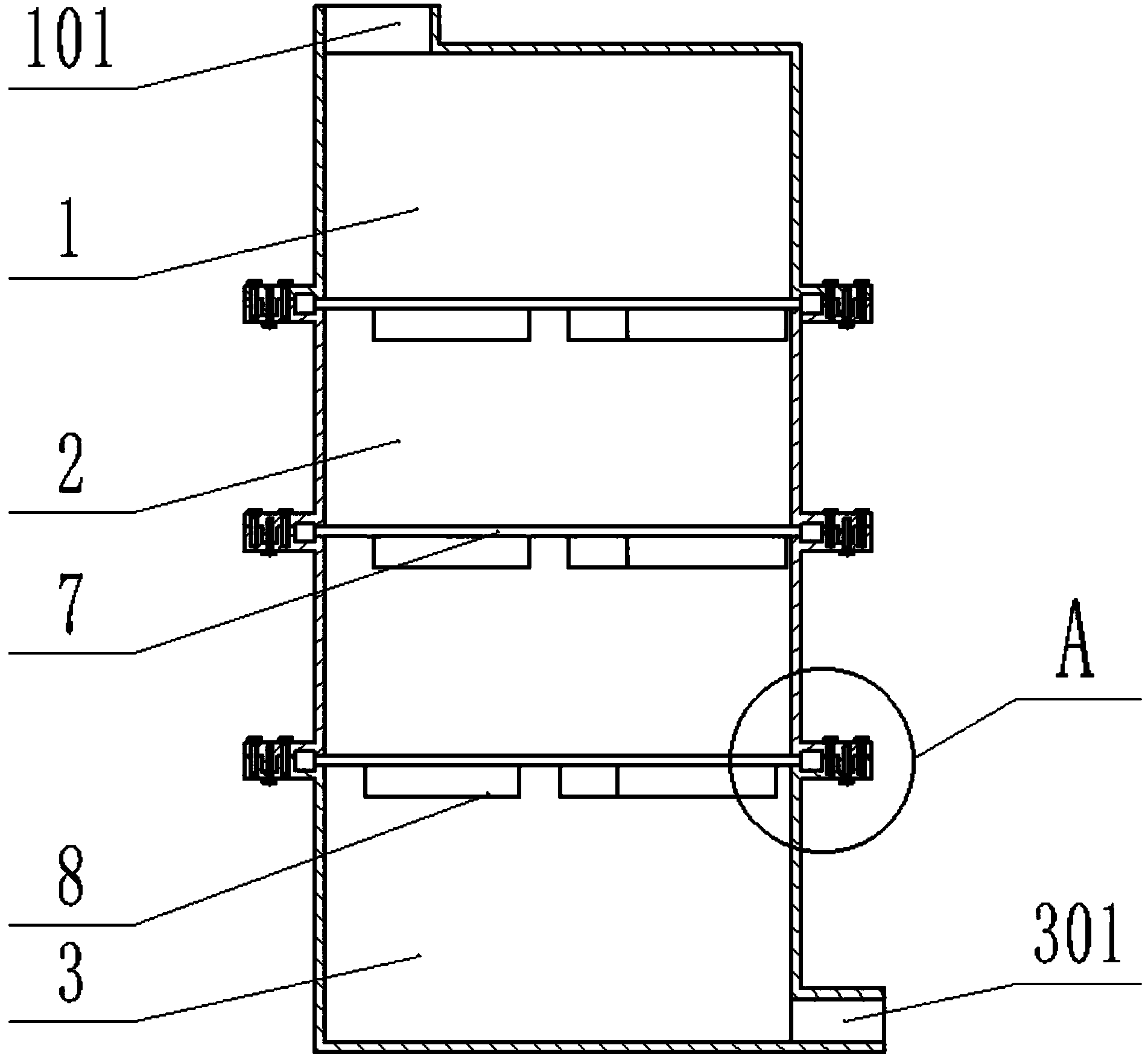

一种模块化污水紊流过滤设备，包括始端模块、若干中间模块、终端模块和过滤模块，所述始端模块、中间模块和终端模块均为圆柱形的不锈钢筒体，始端模块顶部开设有污水进口，终端模块的底端开设有污水出口;所述始端模块的底部和中间模块的底部均一体成型有上连接环，上连接环底部外圈开设有环形的上定位凸台，上定位凸台的两侧的上连接环的上表面环形阵列开设有螺纹孔A，上定位凸台底部环形阵列开设有螺纹孔B;所述终端模块的顶部和中间模块的顶部均一体成型有下连接环，下连接环顶部外卷开设有下定位凹槽，下定位凹槽的两侧的下连接环的下表面环形阵列开设有螺纹孔C，下定位凹槽的顶部环形阵列开设有螺纹孔D;所述上定位凸台和下定位凹槽配合设置，且下定位凹槽的深度大于上定位凸台的高度;始端模块和中间模块、中间模块和中间模块、中间模块和终端模块均通过上连接环和下连接环相互连接，上连接环和下连接环的内侧还开设有环形的滑槽，滑槽向内侧开设有与内侧连通的通槽;所述过滤模块包括基架圆盘，基架圆盘高度与通槽高度一致，且基架圆盘的外圈位于通槽内，基架圆盘外环阵列设有若干连接杆，连接杆上转动连接有滚子，滚子转动位于滑槽内，基架圆盘上阵列开设有若干扇形的放置槽，放置槽内圈设有下安装台，放置槽内通过螺栓固定连接有扇形的过滤板，过滤板的外圈设有与下安装台配合设置的下安装台，下安装台和下安装台通过螺栓固定连接，位于放置槽下端的基架圆盘上切斜设有叶片。
进一步的，所述上连接环和下连接环连接时，上定位凸台插入下定位凹槽内使上连接环底面与下连接环上表面紧密贴合，螺纹孔A和螺纹孔C内配合螺纹连接有第一螺栓，螺纹孔B和螺纹孔D内螺纹连接第二螺栓。
进一步的，所述螺纹孔A和螺纹孔C一一对应设置，螺纹孔B和螺纹孔D一一对应设置。
进一步的，所述相邻的两个过滤模块上的叶片旋转方向相反。
进一步的，所述叶片与基架圆盘焊接连接。
与现有技术相比，本发明通过工作时当污水从污水进口流入本发明时，应重力势能，污水向下运动经过过滤模块，污水通过若干过滤板进行多次过滤，水流经过过滤模块上的叶片因叶片倾斜设置使得过滤模块转动，又因为相邻的两个过滤模块上的叶片旋转方向相反，使得污水在本发明内部产生紊流，避免污水中的污物附着在过滤板上造成堵塞;通过中间模块上的上连接环和下连接环可根据使用需求设有多个中间模块。
