申请日2016.11.29
公开(公告)日2017.02.15
IPC分类号E03F1/00; E03F3/02; E03F3/04; E03F5/10; E03B3/02
摘要
沿河载污柔性污水调节库，是一种可实现河道沿线污水储量自动调节的柔性挡水建筑结构。主河道底部设有沿河集污排污涵管，沿河集污排污涵管上设有若干连接外部的排污管，沿河集污排污涵管上还设有溢流井口，溢流井口周边设置环向放射状的箱涵锚固，其上部设置柔性幕布，幕布底部固定于箱涵锚固也成放射状分布，幕布顶部与浮筒连接，幕布侧边及浮筒两端固定于主河道边坡，并做好封水，所述的箱涵锚固、幕布及浮筒共同构成柔性污水调节库。其有益效果是：实现不同排污量下城市污水的快速汇集与处理，保证河道内水体水质，增强了污水错峰排放、错峰处理的能力。此外，设计简单，造价低廉，施工容易，易于回收，具有显著的实际运用前景。
权利要求书

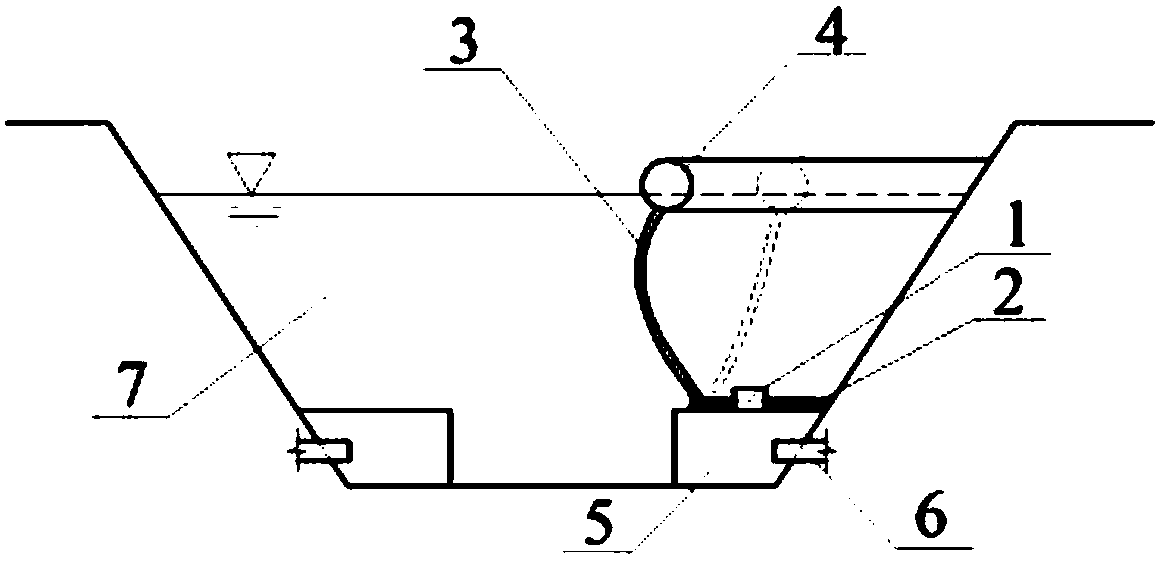

1.沿河载污柔性污水调节库，其特征是：包括溢流井口(1)、箱涵锚固(2)、幕布(3)、浮筒(4)、主河道(7)，主河道(7)底部设有沿河集污排污涵管(5)，沿河集污排污涵管(5)上设有若干连接外部的排污管(6)，所述的沿河集污排污涵管(5)上还设有溢流井口(1)，溢流井口(1)周边设置环向放射状的箱涵锚固(2)，其上部设置柔性幕布(3)，幕布(3)底部固定于箱涵锚固(2)也成放射状分布，幕布(3)顶部与浮筒(4)连接，浮筒(4)也呈放射状分布，幕布(3)侧边及浮筒(4)两端固定于主河道(7)边坡，并做好封水，所述的箱涵锚固(2)、幕布(3)及浮筒(4)共同构成倒置伞状密封结构的柔性污水调节库。
2.根据权利要求1所述的沿河载污柔性污水调节库，其特征是：溢流井口(1)出口截面为正方形，位于沿河集污排污涵管(5)顶部。
3.根据权利要求1或2所述的沿河载污柔性污水调节库，其特征是：溢流井口(1)的大小为沿河集污排污涵管(5)直径的0.3～0.6倍。
4.根据权利要求1所述的沿河载污柔性污水调节库，其特征是：沿河集污排污涵管(5)截面为方形，分布在主河道(7)底部两侧。
5.根据权利要求1所述的沿河载污柔性污水调节库，其特征是：沿河集污排污涵管(5)上设有多个溢流井口(1)，并形成多个柔性污水调节库。
6.根据权利要求1或5所述的沿河载污柔性污水调节库，其特征是：柔性污水调节库设于主河道(7)的河湾处。
说明书
沿河载污柔性污水调节库
技术领域
本发明涉及水工结构，是一种可实现河道沿线污水储量自动调节的柔性挡水建筑结构。
背景技术
随着国家现经济建设的逐步拓展，城市水资源、水环境的安全有效地利用成为了城市化进一步发展的关键因素。近年来，“海绵城市”的理念的提出与实践，使得城市化扩展过程中水资源的处理与利用更加高效。
在海绵城市的建设过程中，城市的防洪、排涝、排污、蓄水、净水等系统的高效、协同运行成为了关键因素。不过目前，国内多数大中型城市中防洪、排涝、排污等系统存在严重的缺陷。许多城市的排涝与排污管道始建于上世纪七八十年代，其管道年久失修，且流量大小远远不及现有的流量要求。因此，当暴雨来临之际，很容易造雨水管道与污水管道内水体的滞留或溢出，进而造成雨水、污水及净水之间的混杂，从而污染了城市可利用水体，放缓了城市污水的处理进度，使得城市的整体环境受到影响，并最终影响海绵城市的整体功能。为此，本申请提出一种可实现河道沿线污水储量自动调节的沿河载污柔性污水调节库，该申请可有效实现雨污分流功能，并增加水系载污能力，使得城市水系水质得以改善，实现污水库容的控制与调节，并成为海绵城市的重要板块。
发明内容
本发明旨在针对上述问题，提出一种沿河载污柔性污水调节库，该调节库可实现雨污分流，改善水质，提高城市水系的载污能力。
为了达到上述目的，本发明的技术方案是：
沿河载污柔性污水调节库，包括溢流井口、箱涵锚固、幕布、浮筒、主河道，主河道底部设有沿河集污排污涵管，沿河集污排污涵管上设有若干连接外部的排污管，所述的沿河集污排污涵管上还设有溢流井口，溢流井口周边设置环向放射状的箱涵锚固，其上部设置柔性幕布，幕布底部固定于箱涵锚固也成放射状分布，幕布顶部与浮筒连接，浮筒也呈放射状分布，幕布侧边及浮筒两端固定于主河道边坡，并做好封水，所述的箱涵锚固、幕布及浮筒共同构成倒置伞状密封结构的柔性污水调节库。
进一步的，溢流井口出口截面为正方形，位于沿河集污排污涵管顶部。
进一步的，溢流井口的大小为沿河集污排污涵管5直径的0.3～0.6倍。
进一步的，沿河集污排污涵管截面为方形，分布在主河道底部两侧。
进一步的，沿河集污排污涵管上设有多个溢流井口，并形成多个柔性污水调节库。
进一步的，柔性污水调节库设于主河道的河湾处。
本发明的优点和积极效果：在原有的沿河集污排污涵管上部设置溢流井口，可实现不同排污量下，城市污水的快速汇集与处理;而幕布与浮筒的隔水效果，可实现污水库内污水水体与汇集于河道内的雨水水体之间的隔离与分流，保证河道内水体水质;另外，幕布与浮筒的柔性与延展性，可实现污水库容的灵活调节，提高了城市水系的载污能力，增强了污水错峰排放、错峰处理的能力。此外，该调节库主体结构采用隔水幕布与浮筒，其设计简单，造价低廉，施工容易，易于回收，具有显著的实际运用前景。
