申请日2016.11.24
公开(公告)日2017.06.16
IPC分类号B01D29/01
摘要
本实用新型公开了一种污水过滤器中的污水过滤装置，包括过滤网，过滤网上均布开设有一条以上的固定槽，各固定槽之间互相平行，且均垂直于水平面，过滤网上设置有过滤孔，过滤孔均纵向均布设置于固定槽的底面上，每条固定槽内均安装一条密封条，所述密封条上正对每个过滤孔均设置有对应的定位部，定位部插入于过滤孔内，定位部中间设置有一条过滤通道。本实用新型中，在过滤网上设置一条以上的密封条，可有效防止水中漂浮物堵塞网孔的情况，使用完成后，撕扯下密封条，将密封条拆开即可快速清洗，非常方便。
权利要求书

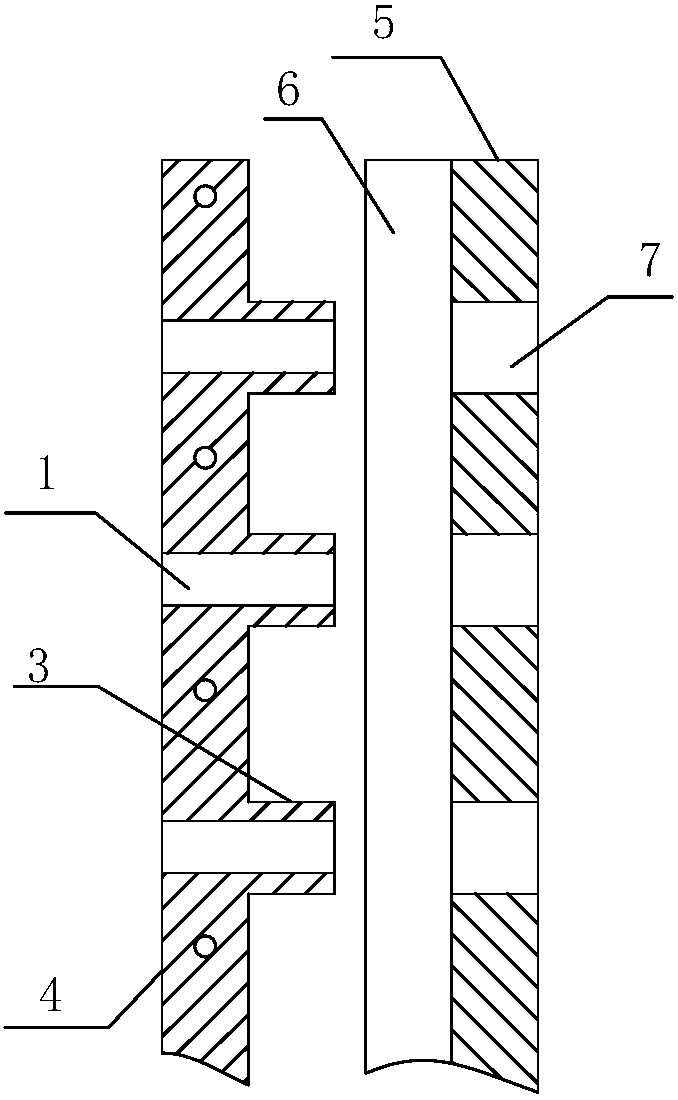

1.一种污水过滤器中的污水过滤装置，其特征在于：包括过滤网(5)，过滤网(5)上均布开设有一条以上的固定槽(6)，各固定槽(6)之间互相平行，且均垂直于水平面，过滤网(5)上设置有过滤孔(7)，过滤孔(7)均纵向均布设置于固定槽(6)的底面上，每条固定槽(6)内均安装一条密封条(4)，所述密封条(4)上正对每个过滤孔(7)均设置有对应的定位部(3)，定位部(3)插入于过滤孔(7)内，定位部(3)中间设置有一条过滤通道(1)。
2.如权利要求1所述的污水过滤器中的污水过滤装置，其特征在于：所述密封条(4)由两部分拼装而成，包括第一拼装部(8)以及第二拼装部(9)，第一拼装部(8)相对第二拼装部(9)的拼装面上设置有定位插针，正对定位插针的第二拼装部(9)上设置有对应的插针孔，第一拼装部(8)与第二拼装部(9)之间通过定位插针与插针孔装配。
3.如权利要求1所述的污水过滤器中的污水过滤装置，其特征在于：密封条(4)安装于固定槽(6)后其密封条的外侧面与过滤网(5)的外侧面平齐，所述密封条(4)由硅胶材料制成。
4.如权利要求1所述的污水过滤器中的污水过滤装置，其特征在于：所述定位部由两个半圆形状的轴瓦拼装而成，分别为第一轴瓦(11)以及第二轴瓦(12)，其中间形成过滤通道(1)，定位部的外径等于过滤孔(7)的内径。
说明书
污水过滤器中的污水过滤装置
技术领域
本实用新型涉及污水过滤领域，具体涉及一种污水过滤器中的污水过滤装置。
背景技术
污水过滤中，利用过滤网过滤，由于网孔较小，使用完后，整块过滤网需要利用清水进行清洗，清除堵塞过滤孔的杂质，但是由于过滤孔孔径很小，只能清楚部分的堵塞物，并不能彻底清除，因此给后期清洁工作上造成困扰，降低了效率。
发明内容
本实用新型所要解决的技术问题是提供一种可快速高效取出过滤网中过滤孔内的堵塞物，提高工作效率，增加过滤网使用寿命的污水过滤器中的污水过滤装置。
本实用新型是通过以下技术方案来实现的：一种污水过滤器中的污水过滤装置，包括过滤网，过滤网上均布开设有一条以上的固定槽，各固定槽之间互相平行，且均垂直于水平面，过滤网上设置有过滤孔，过滤孔均纵向均布设置于固定槽的底面上，每条固定槽内均安装一条密封条，所述密封条上正对每个过滤孔均设置有对应的定位部，定位部插入于过滤孔内，定位部中间设置有一条过滤通道。
作为优选，所述密封条由两部分拼装而成，包括第一拼装部以及第二拼装部，第一拼装部相对第二拼装部的拼装面上设置有定位插针，正对定位插针的第二拼装部上设置有对应的插针孔，第一拼装部与第二拼装部之间通过定位插针与插针孔装配。
作为优选，密封条安装于固定槽后其密封条的外侧面与过滤网的外侧面平齐，所述密封条由硅胶材料制成。
作为优选，所述定位部由两个半圆形状的轴瓦拼装而成，分别为第一轴瓦以及第二轴瓦，其中间形成过滤通道，定位部的外径等于过滤孔的内径。
本实用新型的有益效果是：本实用新型中，在过滤网上设置一条以上的密封条，可有效防止水中漂浮物堵塞网孔的情况，使用完成后，撕扯下密封条，将密封条拆开即可快速清洗，非常方便，且密封条可以更换，使用寿命更久，提高过滤网的使用范围。
