申请日2016.12.13
公开(公告)日2017.06.27
IPC分类号C02F1/00; B01D35/14; B01D35/143
摘要
本实用新型公布了一种污水处理监控装置，包括过滤罐、进水口、出水口、与进水口连通的进水管、与出水口连通的出水管，过滤罐中间设有过滤层，进水管上设有第一电动阀门，过滤罐上端还设有排水管，排水管上设有第二电动阀门，出水管上设有第三电动阀门和流量监控装置，流量监控装置包括第一管路、第二管路、监视平台，第一管路和第二管路上串联有压力表、电动阀门、流量表，压力表、流量表上均设有信号发生器，信号发生器将信号同步发送给监控平台，监控平台还包括控制器，控制器通过控制线路与电动阀门连接。本装置在污水处理装置管路上安装两台远传流量表与电动阀门、压力表配合以实现条件控制和远程监控。
权利要求书
1.一种污水处理监控装置，包括过滤罐、设置在过滤罐上端的进水口、设置在过滤罐下端的出水口以及与进水口连通的进水管、与出水口连通的出水管，所述过滤罐中间设有过滤层，其特征在于：所述进水管上设有第一电动阀门，所述过滤罐上端还设有排水管，所述排水管上设有第二电动阀门，所述出水管上依次设有第三电动阀门和流量监控装置，所述流量监控装置包括第一管路、与第一管路并联的第二管路、监视平台，所述第一管路上串联有第一压力表、第四电动阀门、第一流量表，所述第二管路上串联有第二压力表、第五电动阀门、第二流量表，所述第一压力表、第二压力表、第一流量表以及第二流量表上均设有信号发生器，所述信号发生器将信号同步发送给与其相连的监控平台，所述监控平台还包括控制器，所述控制器通过控制线路与所述第一电动阀门、第二电动阀门、第三电动阀门、第四电动阀门、第五电动阀门连接。
2.如权利要求1所述污水处理监控装置，其特征在于：所述过滤罐顶端设有第三压力表，所述第三压力表上设有信号发生器，所述信号发生器与监控平台连接。
3.如权利要求1所述污水处理监控装置，其特征在于：所述过滤罐下端设有清污管，所述清污管上设有第六电动阀门。
4.如权利要求1所述污水处理监控装置，其特征在于：所述第一管路末端还设有第七电动阀门，所述第二管路末端还设有第八电动阀门。
5.如权利要求1至4任一所述污水处理监控装置，其特征在于：所述压力表、流量表及第一至第八电动阀门均使用法兰与管路进行连接。
6.如权利要求1所述污水处理监控装置，其特征在于：所述过滤层与所述过滤罐为可拆卸连接，所述过滤层外侧设有把手。
7.如权利要求5所述污水处理监控装置，其特征在于：所述过滤层与所述过滤罐之间设有密封件。
说明书
一种污水处理监控装置
技术领域
本实用新型涉及污水处理领域，具体是一种可以实时监控的污水处理装置。
背景技术
水是人类生活中不可缺少的重要资源，甚至关系到我国的经济发展，水资源并非取之不尽用之不绝，水资源的污染不容忽视。随着社会经济的飞速发展，城市化水平不断提高，城市人口急剧增加，污水的排放量越来越多，严重影响到环保、生态社会的建设进程，制约着城市的可持续发展。因此，如何有效地处理污水并对水量进行有效监控成为城市发展的重要问题，我国污水处理前景广泛，但对污水处理水量的监控还不完善。污水处理能够达成净化的要求，但是却没有对各个环节进行全方位的控制。处理不仅要完成质的控制，而且要达到量的控制。
实用新型内容
本实用新型提供一种可以实时监控、检测方便的污水处理装置。
为达到以上目的，采用以下技术方案：

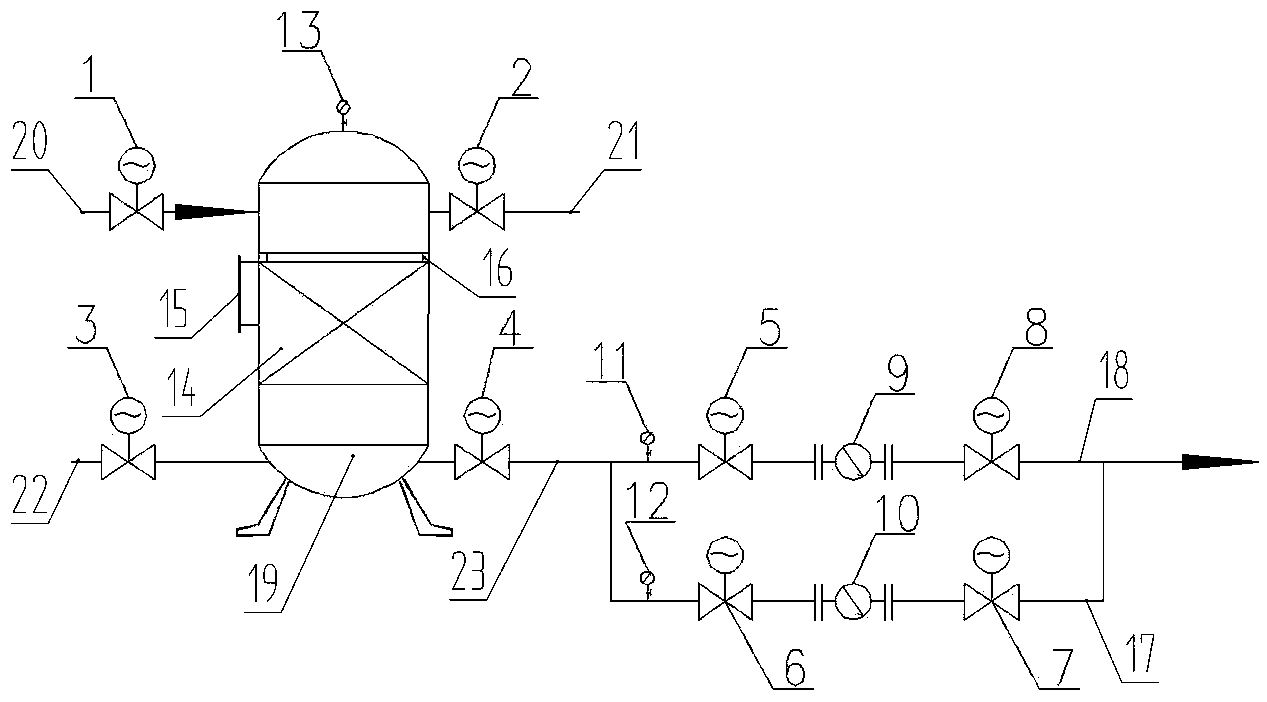

一种污水处理监控装置，包括过滤罐、设置在过滤罐上端的进水口、设置在过滤罐下端的出水口以及与进水口连通的进水管、与出水口连通的出水管，所述过滤罐中间设有过滤层，所述进水管上设有第一电动阀门，所述过滤罐上端还设有排水管，所述排水管上设有第二电动阀门，所述出水管上依次设有第三电动阀门和流量监控装置，所述流量监控装置包括第一管路、与第一管路并联的第二管路、监视平台，所述第一管路上串联有第一压力表、第四电动阀门、第一流量表，所述第二管路上串联有第二压力表、第五电动阀门、第二流量表，所述第一压力表、第二压力表、第一流量表以及第二流量表上均设有信号发生器，所述信号发生器将信号同步发送给与其相连的监控平台，所述监控平台还包括控制器，所述控制器通过控制线路与所述第一电动阀门、第二电动阀门、第三电动阀门、第四电动阀门、第五电动阀门连接。
为了监控过滤罐中去污时的压力，所述过滤罐顶端设有第三压力表，所述第三压力表上设有信号发生器，所述信号发生器与监控平台连接。
所述过滤罐下端设有清污管，所述清污管上设有第六电动阀门。方便在暂停工作或检修时清理出过滤罐中的存水。
所述第一管路末端还设有第七电动阀门，所述第二管路末端还设有第八电动阀门。避免检测或暂停工作时水流对压力表和流量表产生不利影响。
所述压力表、流量表及第一至第八电动阀门均使用法兰与管路进行连接。通过法兰连接可以使管路能够承受较大水压，并且拆卸安装方便。
为了方便及时替换过滤能力下降的过滤层，所述过滤层与过滤罐为可拆卸连接，所述过滤层外侧设有把手。
为了避免溢出的污水污染净化后的净水。所述过滤层与过滤罐之间设有密封件。
本套装置在污水处理装置管路上安装远传流量表，当水流量较小时，启用一台水流量表，当需要对流量表进行检测的时候切换至另一台，当水流量较大压力比较高时电动阀同时开启，两台流量表同时工作。压力表实时检测管路的压力，流量表的流量信息使用信号发生器发送至监控平台。排水管在污水处理装置暂停工作或者检修时将过滤罐中的污水排空，利于长期使用。通过监控平台、电动阀门、压力表及流量表的配合以实现远程监控。
