申请日2016.12.13
公开(公告)日2017.06.20
IPC分类号C02F3/34; C02F3/10; C02F103/22
摘要
本实用新型公开了一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其包括蒸煮器、废水收集混配池和废气废水生物滤池，所述蒸煮器上设有废水排放管和废气输送管，废水排放管的出口连接至废水收集混配池，废水收集混配池内设有可升降的潜污泵，潜污泵出口连接至废水喷淋管，所述废水喷淋管通过管道支撑安装在所述废气废水生物滤池的顶部，其中管道支撑可沿废气废水生物滤池的顶部滑动，废水喷淋管可沿管道支撑滑动;所述废气输送管连接至废气管道，废气管道分别设置在废气废水生物滤池的底部和中部。本实用新型利用秸秆好氧堆肥需要充气与高温高压蒸煮器内臭气处理巧妙地偶合起来，实现了蒸煮器除臭和秸秆堆肥供氧的双重目标。
权利要求书

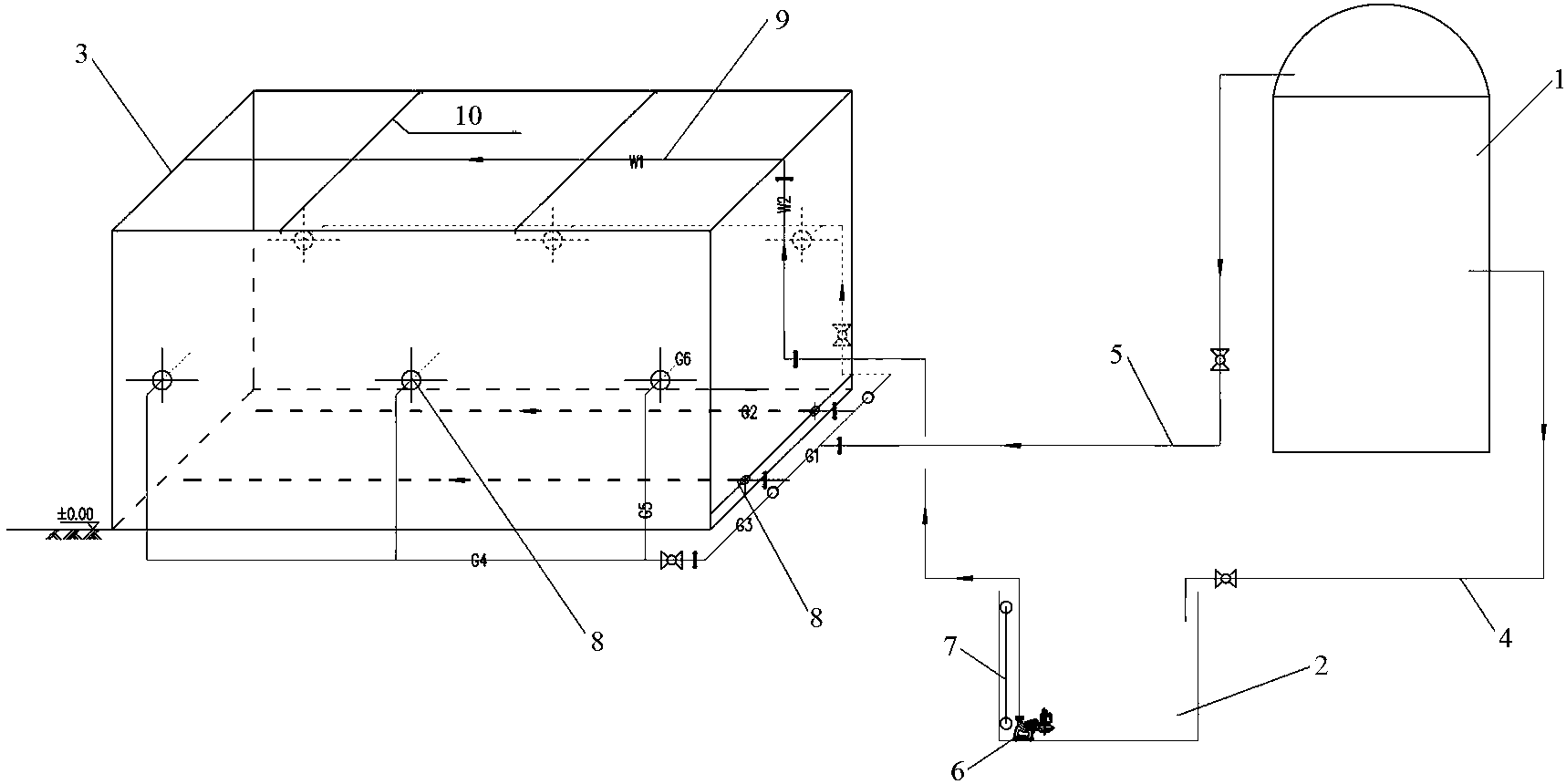

1.一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其特征在于：该处理系统包括蒸煮器(1)、废水收集混配池(2)和废气废水生物滤池(3)，所述蒸煮器(1)上设有废水排放管(4)和废气输送管(5)，废水排放管(4)的出口连接至所述废水收集混配池(2)，废水收集混配池(2)内设有可升降的潜污泵(6)，潜污泵(6)出口连接至废水喷淋管(9)，所述废水喷淋管(9)通过管道支撑(10)安装在所述废气废水生物滤池(3)的顶部，其中所述管道支撑(10)可沿废气废水生物滤池(3)的顶部滑动，废水喷淋管(9)可沿管道支撑(10)滑动;所述废气输送管(5)连接至废气管道(8)，废气管道(8)分别设置在废气废水生物滤池(3)的底部和中部。
2.根据权利要求1所述的一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其特征在于：所述潜污泵(6)上设有自耦升降器(7)和液位计，所述自耦升降器(7)设置在废水收集混配池(2)的内壁上，潜污泵(6)通过自耦升降器(7)可沿池壁上下移动。
3.根据权利要求1所述的一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其特征在于：所述废气管道(8)的数量有多个，其中一部分设置在废气废水生物滤池(3)内秸秆的下方，另一部分设置在废气废水生物滤池(3)内秸秆的内部。
4.根据权利要求1或3所述的一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其特征在于：所述的位于废气废水生物滤池(3)底部的废气管道(8)与位于废气废水生物滤池(3)中部的废气管道(8)相互交叉设置。
5.根据权利要求4所述的一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其特征在于：所述的位于废气废水生物滤池底部的废气管道(8)数量为2根，位于废气废水生物滤池(3)中部的废气管道(8)数量为3根。
说明书
一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统
技术领域
本实用新型涉及一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，属于废气废水处理领域。
背景技术
目前，农业部门推广的病死畜禽处理工艺主要是高温高压蒸煮处理技术工艺，但该处理过程中产生了大量的臭气和有机废水，成为该技术工艺推广的瓶颈。死亡的新鲜畜禽含水量70%左右，而该处理工艺的最终固体材料的含水量为20%左右，因此每处理1吨死亡新鲜畜禽，要排出0.5吨的有机废水，该废水的COD为20000 mg/L以上，用传统的处理来处理该有机废水，不仅成本高，企业根本无法承受，而且浪费了大量的有机碳氮磷钾和微量元素资源。
发明内容
为克服上述现有技术存在的问题，本实用新型提供了一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统。
本实用新型采取的技术方案如下：
一种针对高温蒸煮死亡畜禽的废水和臭气的处理系统，其包括蒸煮器、废水收集混配池和废气废水生物滤池，所述蒸煮器上设有废水排放管和废气输送管，废水排放管的出口连接至所述废水收集混配池，废水收集混配池内设有可升降的潜污泵，潜污泵出口连接至废水喷淋管，所述废水喷淋管通过管道支撑安装在所述废气废水生物滤池的顶部，其中所述管道支撑可沿废气废水生物滤池的顶部滑动，废水喷淋管可沿管道支撑滑动;所述废气输送管连接至废气管道，废气管道分别设置在废气废水生物滤池的底部和中部。
进一步的，所述潜污泵上设有自耦升降器和液位计，所述自耦升降器设置在废水收集混配池的内壁上，潜污泵通过自耦升降器可沿池壁上下移动。
进一步的，所述废气管道的数量有多个，其中一部分设置在废气废水生物滤池内秸秆的下方，另一部分设置在废气废水生物滤池内秸秆的内部。
进一步的，所述的位于废气废水生物滤池底部的废气管道与位于废气废水生物滤池中部的废气管道相互交叉设置。
进一步的，所述的位于废气废水生物滤池底部的废气管道数量为2根，位于废气废水生物滤池中部的废气管道数量为3根。
本实用新型的有益效果是：本处理系统将有机废水与秸秆快速分解菌配置成秸秆堆肥营养液，直接喷洒于秸秆(秸秆设置在废气废水生物滤池内)，同时，利用秸秆好氧堆肥需要充气与高温高压蒸煮器内臭气处理巧妙地偶合起来，一次动作，实现蒸煮器除臭和秸秆堆肥供氧的双重目标。
