申请日2016.12.13
公开(公告)日2017.06.13
IPC分类号C02F1/52; C02F1/56; C02F1/48
摘要
本实用新型公开了一种一体化磁加载水处理装置，包括混凝反应池、加载絮凝池、絮凝反应池;混凝反应池的前端设置有调节池、后端设置有加载絮凝池;加载絮凝池的后端依次设置有絮凝反应池、高效沉淀池;高效沉淀池的输出端设置有磁粉提升泵;磁粉提升泵的输出端设置有高剪切机;高剪切机的输出端设置有磁分离器;磁分离器的一端与加载絮凝池相连通，另一端与污泥处理装置相连通。本实用新型具有污水处理效果好、效率高、周期短的优点，并且设置有磁粉回收利用装置，通过回收磁粉可以有效降低企业的运营成本，对工业废水、生活污水、降水等都具有广泛的适用性。
权利要求书

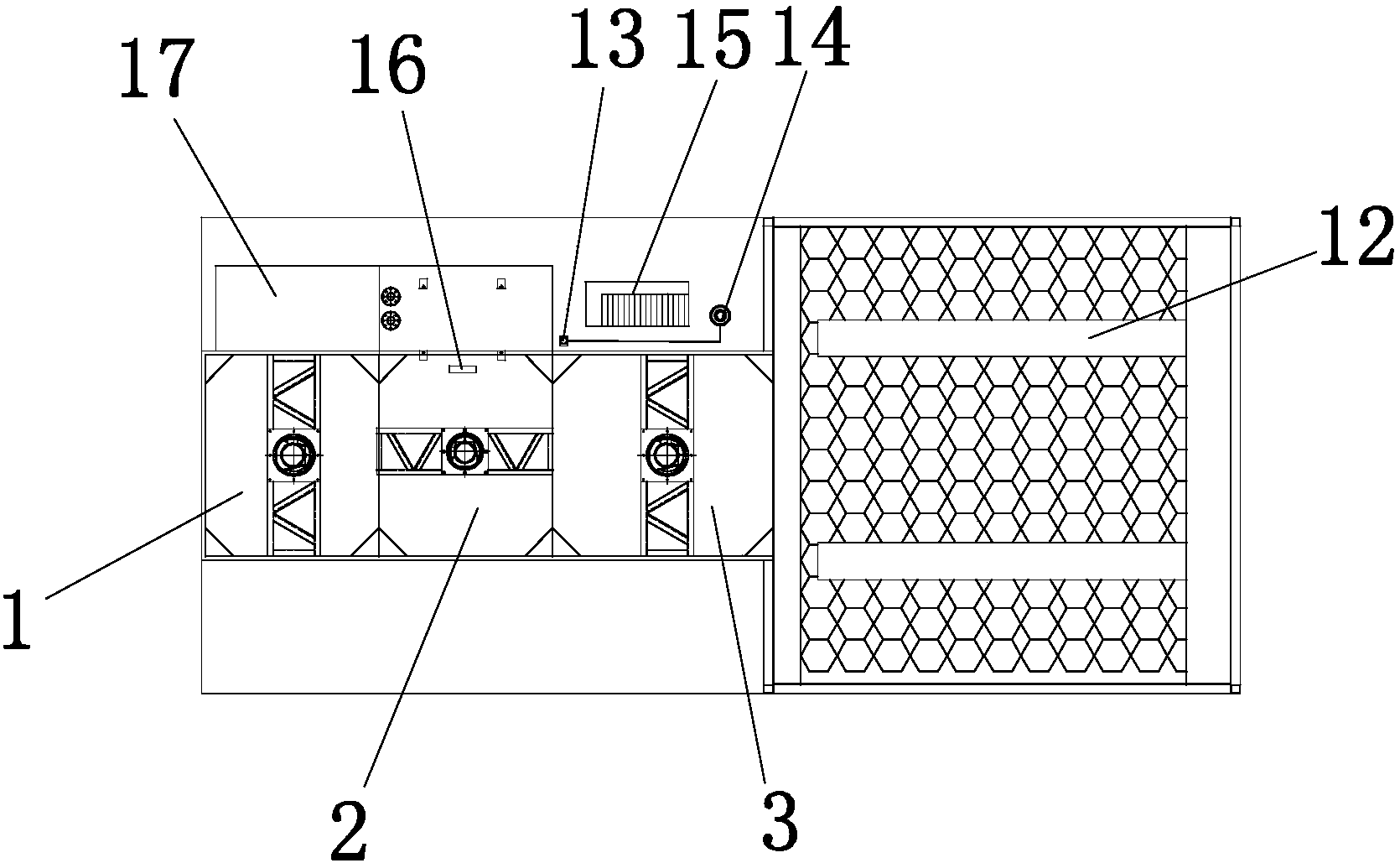

1.一种一体化磁加载水处理装置，其特征在于：它包括混凝反应池(1)、加载絮凝池(2)、絮凝反应池(3);所述混凝反应池(1)的前端设置有调节池、后端设置有加载絮凝池(2);所述加载絮凝池(2)的后端依次设置有絮凝反应池(3)、高效沉淀池(12);
所述高效沉淀池(12)的输出端设置有磁粉提升泵(13);所述磁粉提升泵(13)的输出端设置有高剪切机(14);所述高剪切机(14)的输出端设置有磁分离器(15);所述磁分离器(15)的一端与加载絮凝池(2)相连通，另一端与污泥处理装置(17)相连通;
所述高效沉淀池(12)由上向下依次分为出水区(10)、沉淀区(7)、污泥区(9);所述沉淀区(7)的上部倾斜设置有填料斜板(8);所述填料斜板(8)为多个，多个填料斜板平行排列;所述污泥区(9)的上端设置有刮泥机。
2.根据权利要求1所述的一体化磁加载水处理装置，其特征在于：所述加载絮凝池(2)与磁分离器(15)相连通一端开设有磁种回收口(16)。
3.根据权利要求1所述的一体化磁加载水处理装置，其特征在于：所述混凝反应池(1)、加载絮凝池(2)、絮凝反应池(3)内分别设置有PAC搅拌机(4)、磁粉搅拌机(5)、PAM搅拌机(6)。
4.根据权利要求1所述的一体化磁加载水处理装置，其特征在于：所述调节池内设置有污水搅拌机和液位计。
5.根据权利要求1或4所述的一体化磁加载水处理装置，其特征在于：所述调节池前端的进水管上设置有pH计;所述pH计的前端设置有进水流量计。
6.根据权利要求1所述的一体化磁加载水处理装置，其特征在于：所述高效沉淀池(12)后端的出水管上设置有浊度计。
说明书
一种一体化磁加载水处理装置
技术领域
本实用新型涉及一种水处理装置，尤其涉及一种一体化磁加载水处理装置。
背景技术
随着我国水污染情况的不断加剧，污水处理和再生行业受到了空前的关注，近两年各地区毛利率都保持在70%左右，甚至有的地区超过了100%，行业发展潜力非常大。现有的处理污水方法有很多，一般可归纳为物理法、化学法和生物法等。物理法常用的有重力分离、离心分离、反渗透、气浮等，主要利用物理作用分离污水中的非溶解性物质，该法处理构筑物较简单，但对污水的处理程度不高。生物法是利用微生物的新陈代谢功能，将污水中呈溶解或胶体状态的有机物分解氧化为稳定的无机物质，从而使污水得到净化，与其他处理方法相比，生物法虽然对污水的处理程度较高，但同时也具有处理周期较长的缺陷。化学法是利用化学反应作用来处理污水的溶解物质或胶体物质，具有处理效果好的优点，但因为向污水中投入的化学物质不能回收利用导致处理费用较高，不利于在各种污水中广泛应用。
实用新型内容
为了解决上述技术所存在的不足之处，本实用新型提供了一种一体化磁加载水处理装置。
为了解决以上技术问题，本实用新型采用的技术方案是：一种一体化磁加载水处理装置，包括混凝反应池、加载絮凝池、絮凝反应池;混凝反应池的前端设置有调节池、后端设置有加载絮凝池;加载絮凝池的后端依次设置有絮凝反应池、高效沉淀池;
高效沉淀池的输出端设置有磁粉提升泵;磁粉提升泵的输出端设置有高剪切机;高剪切机的输出端设置有磁分离器;磁分离器的一端与加载絮凝池相连通，另一端与污泥处理装置相连通;
高效沉淀池由上向下依次分为出水区、沉淀区、污泥区;沉淀区的上部倾斜设置有填料斜板;填料斜板为多个，多个填料斜板平行排列;污泥区的上端设置有刮泥机。
加载絮凝池与磁分离器相连通一端开设有磁种回收口。
混凝反应池、加载絮凝池、絮凝反应池内分别设置有PAC搅拌机、磁粉搅拌机、PAM搅拌机。
调节池内设置有污水搅拌机和液位计。调节池前端的进水管上设置有pH计;pH计的前端设置有进水流量计。
高效沉淀池后端的出水管上设置有浊度计。
本实用新型具有污水处理效果好、效率高、周期短的优点，并且设置有磁粉回收利用装置，通过回收磁粉可以有效降低企业的运营成本，对工业废水、生活污水、降水(降雨、融雪产生的污水)等都具有广泛的适用性。
