申请日2016.12.13
公开(公告)日2017.05.31
IPC分类号C02F11/12
摘要
本申请公开了一种污泥处理装置及其干燥设备，污泥处理装置包括污泥干燥设备，其中污泥干燥设备包括压榨系统，压榨系统用于将污泥进行挤压形成初级处理物料;干燥系统的进料口与所述压榨系统的出料口相连通，初级处理物料经由干燥系统的进料口落入至第一输送组件的输送面，加热组件用于蒸发初级处理物料的水分;出料系统包括第二输送组件，第二输送组件用于将被干燥的初级处理物料输送至出料系统的出料口。利用压榨系统将污泥挤压成初级处理物料的过程中污泥中的水分被初步挤出;同时将污泥挤压成初级处理物料，可以增加与外界环境的接触面积，可以使得污泥中的水分以更高的效率被蒸发，进而提高干燥效率，降低产品的含水量，缩小产品的体积。
权利要求书
1.一种污泥干燥设备，其特征在于，包括：
压榨系统，所述压榨系统用于将污泥进行挤压形成初级处理物料;
干燥系统，所述干燥系统的进料口与所述压榨系统的出料口相连通，所述干燥系统包括第一输送组件和加热组件，初级处理物料经由所述干燥系统的进料口落入至所述第一输送组件的输送面，所述第一输送组件将初级处理物料朝向所述干燥系统的出料口方向传输，所述加热组件用于蒸发所述初级处理物料内的水分;
出料系统，所述出料系统包括第二输送组件，所述出料系统的进料口与所述干燥系统的出料口相连通，所述第二输送组件与所述出料系统的进料口相连接，所述第二输送组件用于将被干燥的初级处理物料输送至出料系统的出料口。
2.如权利要求1所述的污泥干燥设备，其特征在于，所述压榨系统包括搅拌组件，所述搅拌组件包括转动轴和与所述转动轴相连接的搅拌叶;
接收所述搅拌组件处理后的物料的挤压组件，所述挤压挤压组件包括两个挤压轮，两个所述挤压轮之间形成物料挤压区域。
3.如权利要求2所述的污泥干燥设备，其特征在于，所述压榨系统还包括设置于所述搅拌组件和所述挤压组件之间的收集斗。
4.如权利要求2或3所述的污泥干燥设备，其特征在于，所述挤压轮的轴向延伸方向与所述转动轴的轴向延伸方向相一致，所述搅拌组件的出口的延伸方向与所述转动轴的轴向延伸方向相一致。
5.如权利要求4所述的污泥干燥设备，其特征在于，所述加热组件包括加热器、送风器和回风器，所述加热器用于将空气加热为高温空气，所述送风器用于输送高温空气，高温空气与置于所述第一传输组件的初级处理物料相接触并蒸发初级处理物料的水分，所述回风器用于将携带有水分的空气输送至所述加热系统的出风口。
6.如权利要求5所述的污泥干燥设备，其特征在于，所述第一组传输组件包括至少两个传送带，所述传送带沿着所述加热系统的进料口至所述加热系统的出料口相平行设置，相邻的所述传送带相连通。
7.如权利要求6所述的污泥干燥设备，其特征在于，所述出料系统还包括清洁刷组件，所述清洁刷组件用于对所述第二输送组件的表面进行清洁。
8.如权利要求1所述的污泥干燥设备，其特征在于，还包括控制系统，所述控制系统与所述压榨系统、所述加热系统以及所述出料系统均相通信连接。
9.一种污泥处理装置，其特征在于，包括进料系统和污泥干燥设备，所述污泥干燥设备为如权利要求1至8任一项所述的污泥干燥设备;
所述进料系统包括第三输送组件，所述第三输送组件用于将污泥进行输送;所述进料系统的出料口与所述压榨系统的进料口相连通。
10.如权利要求9所述的污泥干燥设备，其特征在于，所述第三输送组件为倾斜输送带。
说明书
一种污泥处理装置及其干燥设备
技术领域
本发明涉及污泥处理技术领域，特别是涉及一种污泥处理装置及其干燥设备。
背景技术
在生产过程中会产生污泥废弃物，需要将污泥进行干燥处理后再进行处理。
现有的污泥干燥机当污泥进入器身后，搅拌器的转动会使得污泥进行翻转、搅拌，同时在搅拌器的作用下会推动污泥朝向出料口的方向输送。由于器身中设置有加热装置，污泥在输送的过程中，污泥中的水分在加热装置的作用下被蒸发，最后在出料口得到干燥的产品。
但是，现有的污泥干燥机的干燥效率低，在出料口所得到的产品中水分含量高，从而导致产品的体积大，不利于进行运输。
因此，如何提高污泥干燥机的干燥效率是本领域技术人员需要解决的技术问题。
发明内容
有鉴于此，本申请的目的是提供一种污泥处理装置及其干燥设备，可以提高干燥效率，降低产品的含水量，缩小产品的体积，便于对产品进行运输。
本申请提供了一种污泥干燥设备，包括：
压榨系统，所述压榨系统用于将污泥初级处理物料进行挤压形成初级处理物料;
干燥系统，所述干燥系统的进料口与所述压榨系统的出料口相连通，所述干燥系统包括第一输送组件和加热组件，初级处理物料经由所述干燥系统的进料口落入至所述第一输送组件的输送面，所述第一输送组件将初级处理物料朝向所述干燥系统的出料口方向传输，所述加热组件用于蒸发所述初级处理物料内的水分;
出料系统，所述出料系统包括第二输送组件，所述出料系统的进料口与所述干燥系统的出料口相连通，所述第二输送组件与所述出料系统的进料口相连接，所述第二输送组件用于将被干燥的初级处理物料输送至出料系统的出料口。

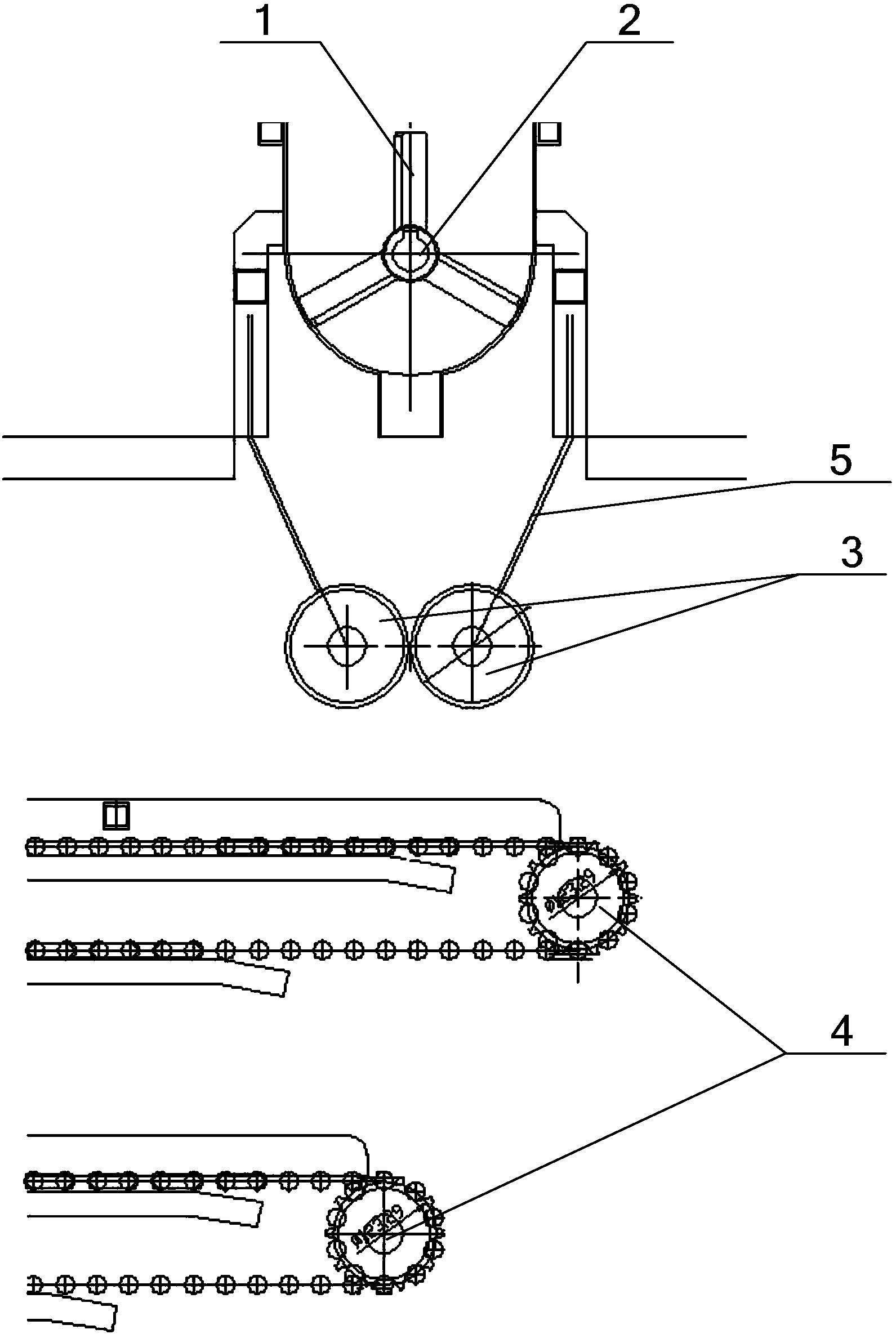

优选地，所述压榨系统包括搅拌组件所述搅拌组件包括转动轴和与所述转动轴相连接的搅拌叶;接收所述搅拌组件处理后的物料的挤压组件，所述挤压组件包括两个挤压轮，两个所述挤压轮之间形成物料挤压区域。
优选地，所述压榨系统还包括设置于所述搅拌组件和所述挤压组件之间的收集斗。
优选地，所述挤压轮的轴向延伸方向与所述转动轴的轴向延伸方向相一致，所述搅拌组件的出口的延伸方向与所述转动轴的轴向延伸方向相一致。
优选地，所述加热组件包括加热器、送风器和回风器，所述加热器用于将空气加热为高温空气，所述送风器用于输送高温空气，高温空气与置于所述第一传输组件的初级处理物料相接触并蒸发初级处理物料的水分，所述回风器用于将携带有水分的空气输送至所述加热系统的出风口。
优选地，所述第一组传输组件包括至少两个传送带，所述传送带沿着所述加热系统的进料口至所述加热系统的出料口相平行设置，相邻的所述传送带相连通。
优选地，所述出料系统还包括清洁刷组件，所述清洁刷组件用于对所述第二输送组件的表面进行清洁。
优选地，还包括控制系统，所述控制系统与所述压榨系统、所述加热系统以及所述出料系统均相通信连接。
同时，本申请还提供了一种污泥处理装置，包括进料系统和污泥干燥设备，所述污泥干燥设备为如上文所述的污泥干燥设备;所述进料系统包括第三输送组件，所述第三输送组件用于将污泥进行输送;所述进料系统的出料口与所述压榨系统的进料口相连通。
优选地，所述第三输送组件为倾斜输送带。
本申请所提供的一种污泥处理装置及其干燥设备，利用压榨系统将污泥挤压成初级处理物料，在挤压的过程中污泥中的水分被初步挤出;初级处理物料进入干燥系统，在第一输送组件的输送过程中，初级处理物料中的水分被加热组件蒸发，从而得到干燥的产品。由于利用压榨系统将污泥挤压成初级处理物料，可以增加污泥与外界环境的接触面积，从而可以使得污泥中的水分以更高的效率被蒸发，进而可以提高干燥效率，降低产品的含水量，缩小产品的体积，便于对产品进行运输。
