申请日2016.12.14
公开(公告)日2017.07.07
IPC分类号C02F1/72; C02F101/34
摘要
本实用新型公开了一种降解含酚有机废水的处理装置，包括反应罐，反应罐的一端设置有出口b，反应罐的另一端通过其上的放料阀与反应釜相连接，反应罐侧壁还设置有入口a和出口a;出口a通过管道与设置在萃取塔侧壁上的重液入口接通，萃取塔侧壁设置有轻液入口，萃取塔一端还设置有重液出口，重液出口通过管道与澄清池接通，萃取塔的另一端还设置轻液出口，轻液出口通过管道与反应釜接通。本实用新型通过在反应釜中直接合成席夫碱锰配合物，缩短了反应时间;同时通过萃取塔将使用过的催化剂再次加入反应釜中利用，催化剂重复利用性提高，降低了废水降解成本，有很好的使用价值。
权利要求书

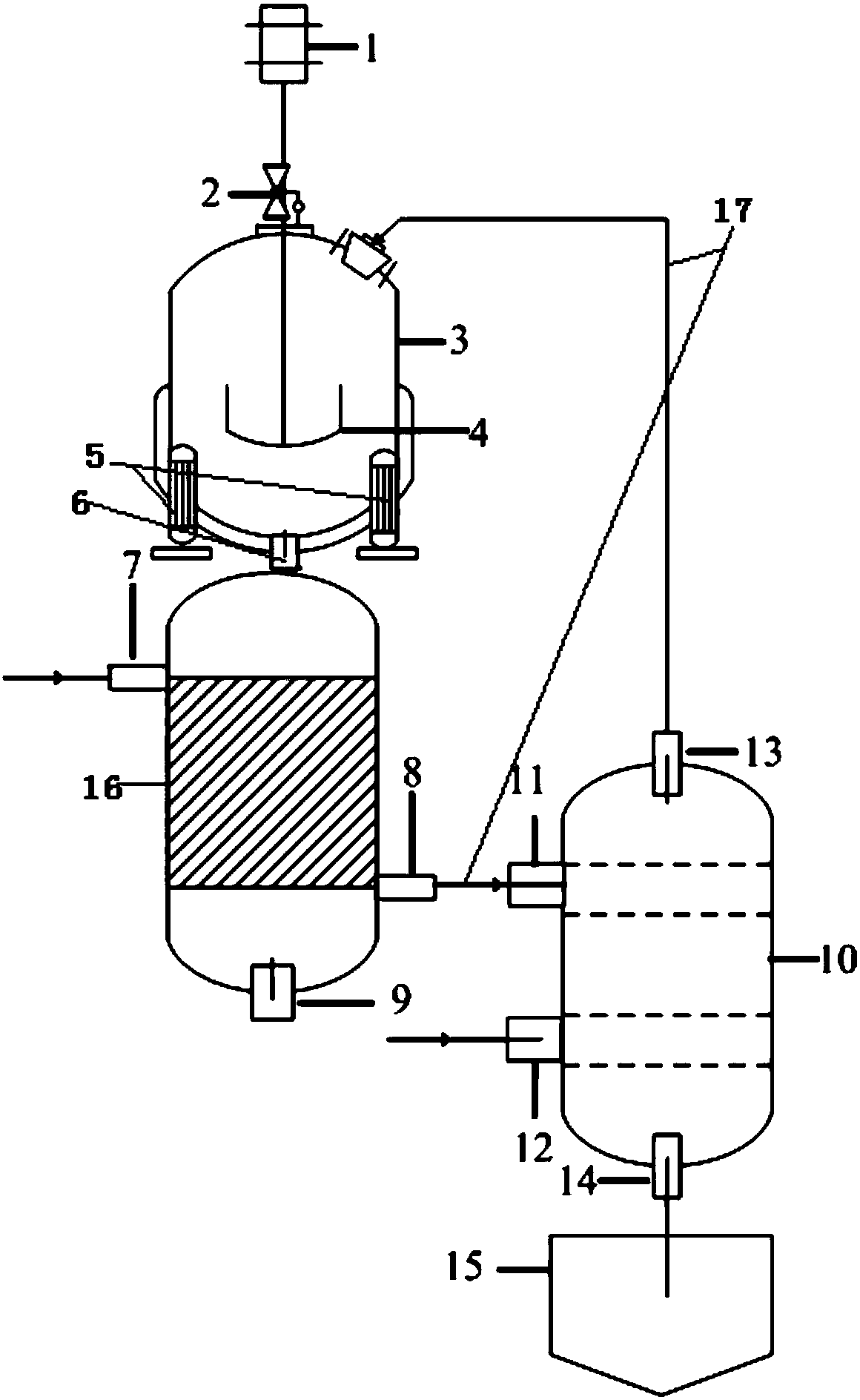

1.一种降解含酚有机废水的处理装置，其特征在于，包括反应罐(16)，反应罐(16)的一端设置有出口b(9)，反应罐(16)的另一端通过其上的放料阀(6)与反应釜(3)相连接，所述的反应罐(16)侧壁还设置有入口a(7)和出口a(8);出口a(8)通过管道(17)与设置在萃取塔(10)侧壁上的重液入口(11)接通，萃取塔(10)侧壁设置有轻液入口(12)，所述的萃取塔(10)一端还设置有重液出口(14)，重液出口(14)通过管道(17)与澄清池(15)接通，萃取塔(10)的另一端还设置轻液出口(13)，轻液出口(13)通过管道(17)与反应釜(3)接通。
2.根据权利要求1所述的一种降解含酚有机废水的处理装置，其特征在于，所述的反应釜(3)内还设置有搅拌器(4)，搅拌器(4)一端穿出反应釜(3)且与电机(1)相连接。
3.根据权利要求1所述的一种降解含酚有机废水的处理装置，其特征在于，所述的反应釜(3)上还设置有压力控制器(2)。
4.根据权利要求1所述的一种降解含酚有机废水的处理装置，其特征在于，靠近所述的反应罐(16)的反应釜(3)一端分布有加热管(5)。
5.根据权利要求3所述的一种降解含酚有机废水的处理装置，其特征在于，所述的压力控制器(2)为D504/7DZ型号的压力控制器。
说明书
一种降解含酚有机废水的处理装置
技术领域
本实用新型属于废水处理设备技术领域，具体涉及一种降解含酚有机废水的处理装置。
背景技术
随着工业生产规模的不断扩大，以苯酚为代表的多种酚类化合物被广泛使用。这类物质易溶于水，结构稳定，较难分解与转化，在自然界积累会对环境带来严重危害，其中苯酚的污染最为突出，它在水环境中广泛分布，并且与水中溶解的氯作用产生的氯代苯酚或其他取代物毒性更强，严重威胁人类健康。
目前对于含酚类化合物的废水主要有两类处理方式：一种是基于混凝、膜过滤等方式的非破坏性处理方法如有机溶剂萃取法、活性炭吸附法、混凝-吸附法;另一种是破坏性处理方法如生物降解法、化学氧化法。相比非破坏性处理方法，破坏性处理方法一般成本更高，但是对污染成分的处理更有效，能够真正达到降解并从水中去除的目的。锰过氧化氢酶(Manganese catalase，MnCAT)能够高效分解带有过氧基的底物，例如过氧化氢(H2O2)，因此可用于催化氧化包括对苯二胺、联苯三酚、对甲酚、甲醇、乙醇等多种化合物。但酶作为生物催化剂，对环境敏感，其活性容易受到温度、PH酸碱度等因素的影响，从而影响催化效率;而且生物催化剂无法从催化体系中彻底分离，重复利用性不高。因此在实际应用中，会带来后处理过程复杂以及使用成本高昂的问题。
实用新型内容
本实用新型的目的是提供一种降解含酚有机废水的处理装置，解决了现有含酚有机废水在降解过程中，催化剂重复利用性不高、降解成本较高以及降解效率过低的问题。
本实用新型一种降解含酚有机废水的处理装置所采用的技术方案是，包括反应罐，反应罐的一端设置有出口b，反应罐的另一端通过其上的放料阀与反应釜相连接，反应罐侧壁还设置有入口a和出口a;出口a通过管道与设置在萃取塔侧壁上的重液入口接通，萃取塔侧壁设置有轻液入口，萃取塔一端还设置有重液出口，重液出口通过管道与澄清池接通，萃取塔的另一端还设置轻液出口，轻液出口通过管道与反应釜接通。
本实用新型的特征还在于，
反应釜内还设置有搅拌器，搅拌器一端穿出反应釜且与电机相连接。
反应釜上还设置有压力控制器。
靠近反应罐的反应釜一端分布有加热管。
压力控制器为D504/7DZ型号的压力控制器。
本实用新型的有益效果是：本实用新型一种降解含酚有机废水的处理装置通过在反应釜中直接合成席夫碱锰配合物，缩短了反应时间;同时通过萃取塔将使用过的催化剂再次加入反应釜中利用，催化剂重复利用性提高，降低了废水降解成本，有很好的使用价值。
